Groepenkast Eaton | 5 groepen, 1 fornuisgroep en beltrafo | 1/3 Fase | I-52V14FT-HS-64
- - 5x installatieautomaat 16A, B-kar, 1P+N
- - 1x fornuisgroep 16A, B-kar, 2P+2N
- - 2x aardlekschakelaar 40A, 30mA, 4-polig
- - 1x hoofdschakelaar 40A, 2-polig
- - 1x beltransformator
- - standaard voorbedraad
- - voorzien van KEMA-KEUR
- - uitbreiding mogelijk

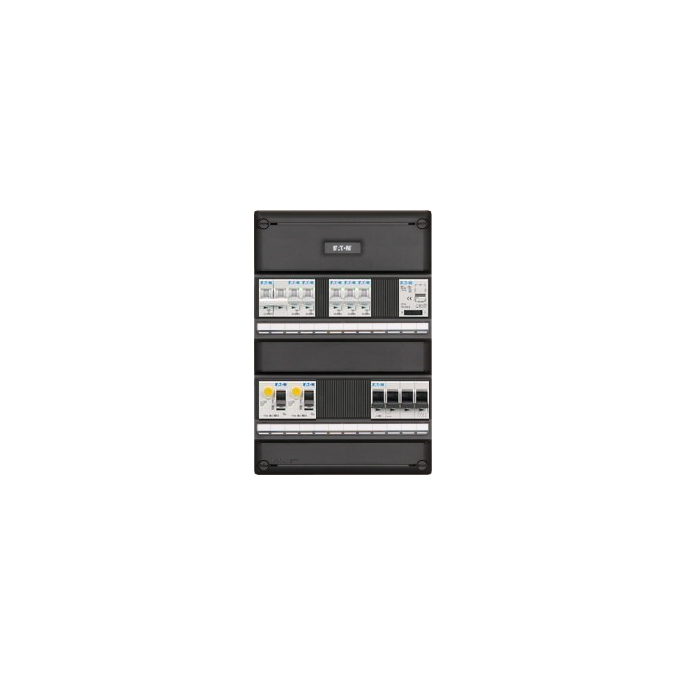

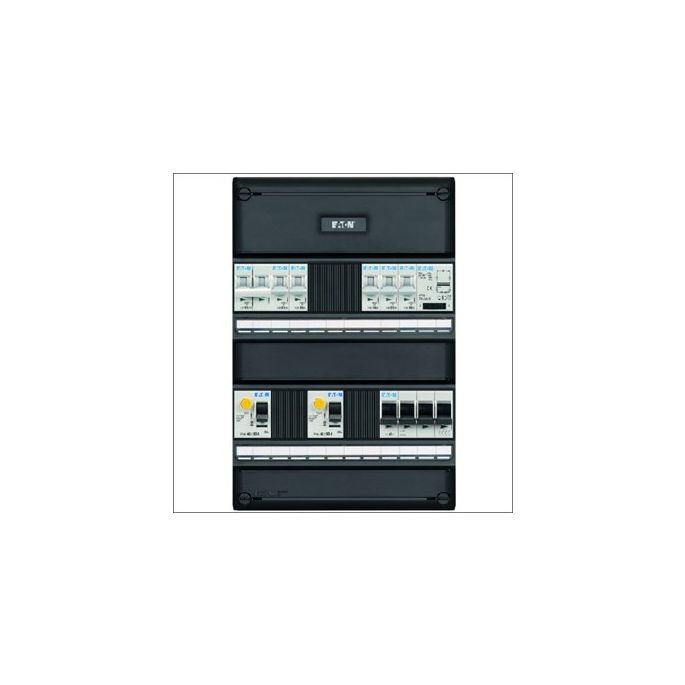

Deze 1-fase Eaton groepenkast met 5 groepen, 1 fornuisgroep, beltransformator, 2 aardlekschakelaars en 1 hoofdschakelaar wordt compleet met bedrading geleverd. Op de bovenste rij van de groepenkast zit eerst de fornuisgroep, dan komen er 5 groepen en helemaal rechts zit de beltransformator. Op de onderste rij zitten links de 2 aardlekschakelaars, waarvan de eerst aardlekschakelaar de fornuisgroep en 2 lichtgroepen beveiligd en de 2de aardlekschakelaar beveiligd de overige 2 groepen. Helemaal rechts op de onderste rij zit de hoofdschakelaar. Door de doorverbindkam onder de 4-polige hoofdschakelaar kan deze als 1-fase of als 3-fase groepenkast worden gebruikt. De totale afmeting van de Eaton groepenkast is 330x220mm (HxB).
Specificaties van de componenten
- 1x Hoofdschakelaar 40A, 4-polig
- 2x Aardlekschakelaar 30mA, 40A,2-polig
- 5x installatieautomaat 16A, 1-polig+nul, B-karakteristiek
- 1x fornuisgroep 16A, 2-polig + 2x nul, B-karakteristiek
- 1x beltransformator 1A, 230/8V
Standaard worden alle Eaton groepenkasten geleverd zonder onderplaat. Wordt de groepenkast niet rechtstreeks boven de kWh-meter geplaatst, bestel dan een van de onderstaande invoerplaat er bij.
Invoerplaatjes Eaton groepenkast
- Invoerplaat met 3 wartelopeningen PG21 – 1965400
- Invoerplaat met 8 buisinvoeren 6x16 2x16-19mm – 1965604
- Invoerplaat met 1 buisinvoer 16-19mm – 1965604
