Kabelschoenen

Kabelschoenen zijn connectoren die elektrische draden verbinden met een platte aansluiting of een andere draad, ze zorgen voor een veilige en betrouwbare verbinding en worden daarom veel gebruikt in huishoudelijke en industriële elektrische installaties.

Wat is een kabelschoen?

Kabelschoenen zijn connectoren die elektrische draden verbinden met een platte aansluiting of een andere draad. Ze zorgen voor een veilige en betrouwbare verbinding en worden veel gebruikt in zowel huishoudelijke als industriële elektrische installaties. De kabelschoentjes worden aan het uiteinde van de draad geplaatst en vervolgens gekrompen om stevig vast te zitten. Ze dienen als koppelstuk tussen de draad en de aansluiting, waardoor er een solide en elektrisch geleidende verbinding ontstaat.

Verschillende soorten kabelschoenen

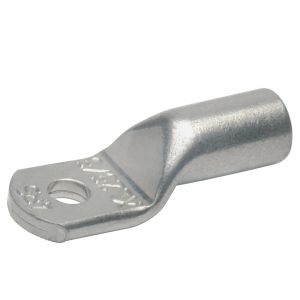

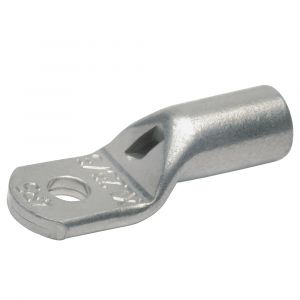

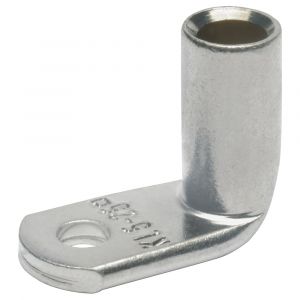

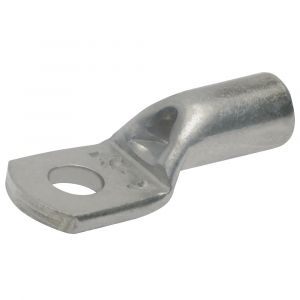

Kabelschoenen zijn verkrijgbaar in verschillende vormen, waaronder oog-, vork-, pen- en vlakstekerkabelschoenen. Hierdoor kunnen ze gemakkelijk worden aangepast aan specifieke verbindingen.

Het belang van kabelschoenen

Kabelschoenen hebben verschillende voordelen en zijn om diverse redenen nuttig bij elektrische verbindingen:

1. Veilige en betrouwbare verbinding
Kabelschoenen zorgen voor een veilige verbinding door de draad stevig vast te zetten aan de aansluiting. Waardoor er minder kans is op losraken of slechte contacten.

2. Corrosiebescherming
Doordat kabelschoenen vaak gemaakt zijn van koper, bieden ze goede corrosiebestendigheid. Waardoor de (elektrische) verbinding goed blijft.

3. Flexibiliteit en aanpassingsvermogen
Kabelschoenen zijn verkrijgbaar in verschillende maten en vormen, waardoor ze gemakkelijk kunnen worden aangepast aan specifieke verbindingen. Hierdoor kun je dus de juiste schoen selecteren voor jouw specifieke behoeften.

Hoe kies je de juiste kabelschoen?

Bij het selecteren van de juiste kabelschoen is het belangrijk om rekening te houden met verschillende factoren, zoals de dikte van de kabel, stroomcapaciteit, vorm en het materiaal. Het maken van de juiste keuze is essentieel om zowel een veilige als betrouwbare verbinding te garanderen.

Belangrijke overwegingen bij het selecteren van kabelschoenen

• Dikte van de kabel:
  Zorg ervoor dat de kabel goed past bij de gekozen kabelschoen. Een goede pasvorm zorgt voor een stevige verbinding.

• Vorm en grootte van de kabelschoen:
  Er zijn diverse vormen en maten beschikbaar, dus selecteer een kabelschoen die geschikt is voor je specifieke klus.

• Isolatie:
  Je kunt kiezen tussen geïsoleerde of niet-geïsoleerde kabelschoenen. Geïsoleerde kabelschoenen verminderen het risico op kortsluiting ten opzichte van niet-geïsoleerde schoenen.

• Isolatiemateriaal:
  Afhankelijk van de specifieke toepassing kun je kiezen uit verschillende isolatiematerialen.

• Stroomsterkte:
  Niet alle kabelschoenen hebben dezelfde stroomcapaciteit. Zorg ervoor dat je een kabelschoen kiest die geschikt is voor de stroomsterkte die je nodig hebt, zodat je oververhitting of schade kunt voorkomen.

Stappenplan voor het bevestigen van kabelschoenen

Om kabelschoenen correct te bevestigen, volg je de volgende stappen:

Stap 1: Strip de draad
Gebruik een striptang om een klein gedeelte van de isolatie aan het uiteinde van de draad te verwijderen. Zorg ervoor dat het gestripte gedeelte goed aansluit op de kabelschoen.

Stap 2: Plaats de draad
Breng het gestripte gedeelte van de draad aan in de kabelschoen. Zorg ervoor dat de draad er volledig inzit en er geen losse draden zichtbaar zijn, zodat je kortsluiting voorkomt.

Stap 3: Bevestigen
Gebruik een krimptang om de kabelschoen stevig aan de draad te bevestigen door deze te krimpen.

Alternatieven voor kabelschoenen

Als een kabelschoen niet precies is wat je zoekt, kun je ook kijken naar adereindhulzen. Een adereindhuls is een huls die je aan het einde van een draad bevestigd. Het verschil met een kabelschoen is dat de adereindhuls meerdere draden bij elkaar houdt om ze beter op een aansluitklem aan te sluiten, terwijl je een kabelschoen gebruikt om een verbinding tussen een kabel en aansluitpunt te maken.
