Op zoek naar Eaton groepenkasten? De hoofdfunctie van een Eaton groepenkast (stoppenkast, verdeelkast, installatiekast) is het verdelen van de elektriciteit over alle lichtpunten en wandcontactdozen van bijvoorbeeld een woning of een ander gebouw. De Systeem 55- en Medusa groepenkasten zijn hier perfect voor.
Systeem 55 installatiekasten
Systeem 55 is een modulair schakel- en verdeelsysteem voor de kleine bedrijfspanden en de woningbouw. De naam Systeem 55 is gebaseerd op de eenheid 55mm, waaruit het hele systeem is opgebouwd. Alle beschikbare maten van de groepenkasten zijn veelvouden van 55mm. Dit systeem is geschikt voor zowel nieuwbouw als renovatie.

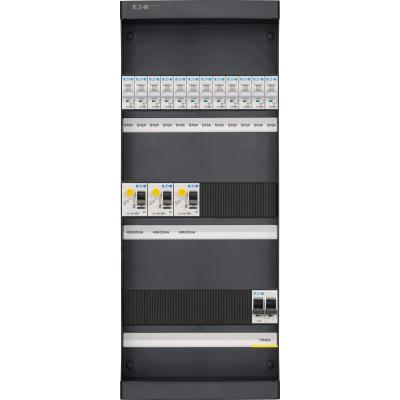

Eaton medusa groepenkasten
De schakel- en verdeelkasten zijn gemaakt van kunststof. De Medusa groepenkast kan worden toegepast voor bijvoorbeeld kantoren en praktijkruimtes, (winkel)panden en de luxe woningbouw. De verdeelkasten van Medusa zijn standaard voorzien van 3 DIN-profielen en hierdoor te combineren met systeem 55. Medusa groepenkasten hebben standaard transparante deuren en veel montageruimte. Deze medusa kasten zijn er in de enkele (220 mm) en dubbele (440 mm) uitvoering.

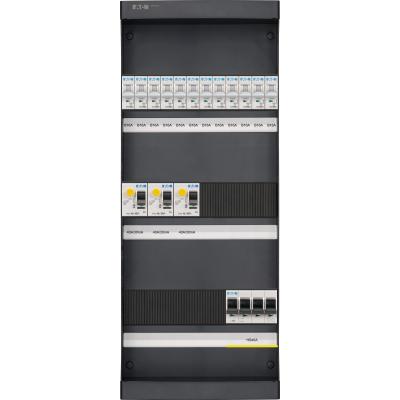

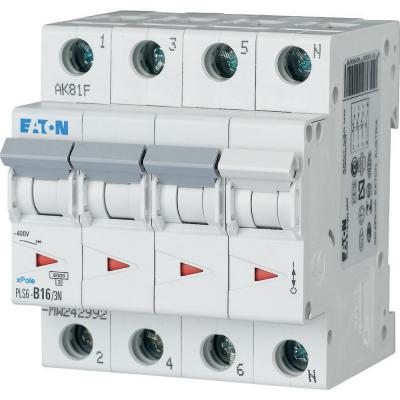

Eaton groepenkast 3 fase
De groepenkasten van Eaton zijn er 2 varianten. De 1 fase- en 3 fase variant. Heb je een 220/230 volt aansluiting dan zijn het de 1-fase Eaton groepenkasten die je nodig hebt. Bij een 3-fase aansluiting is het 380 volt en zijn de 3-fase Eaton groepenkasten hiervoor geschikt.

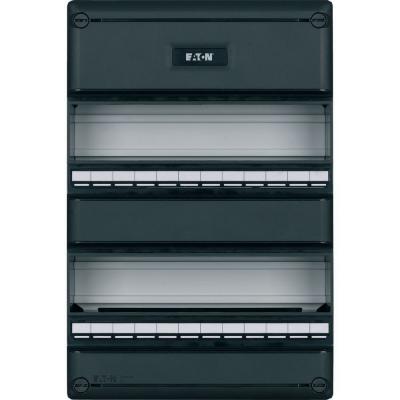

Lege groepenkast Eaton
De lege groepenkasten van Eaton zijn er in verschillende afmetingen : 220x220mm(HXB), 330x220mm (HXB), 330x440mm(HXB) en 495x220mm(HXB). De lege installatiekasten worden opgebouwd met verschillende Eaton componenten om uiteindelijk compleet geassembleerde groepenkast over te houden.

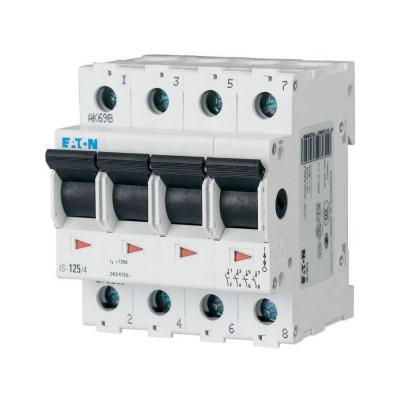

Hoofdschakelaars van Eaton
Het eerste component wat in de lege groepenkast geplaats wordt is de hoofdschakelaar. Om de juiste hoofdschakelaar te kiezen is het belangrijk om te weten of er een 1-fase of 3-fase aansluiting het huis binnenkomt. Voor de 1-fase aansluiting heb je de 2-polige hoofdschakelaar nodig en voor de 3-fase aansluiting een 4-polige hoofdschakelaar.

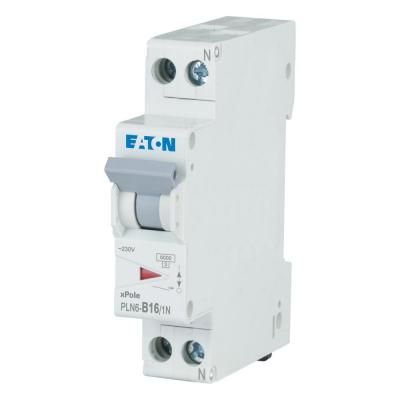

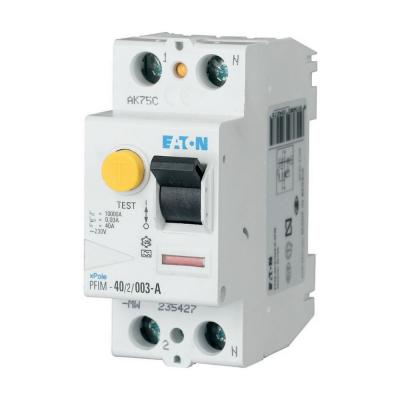

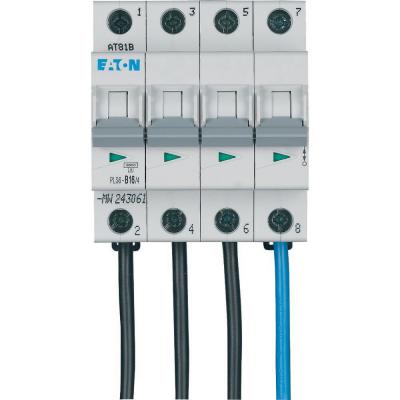

Installatieautomaten en aardlekschakelaars van Eaton
Het tweede component in de groepenkast zijn de groepen ook wel installatieautomaten genoemd. Het aantal groepen in de groepenkast wordt bepaalt door het aantal wandcontactdozen, lichtpunten en apparaten met een vermogen boven de 2000 Watt. Het wordt geadviseerd om alle apparaten met een vermogen boven de 2000 Watt op een aparte groep te aansluiten bijvoorbeeld een oven, wasmachine maar ook een droger of quooker. De installatieautomaten worden beveiligd door aardlekschakelaars. Een aardlekschakelaar mag maximaal 4 groepen beveiligen. Als het aantal groepen bekend is kun je deze gaan opdelen over de aardlekschakelaars. Tot 4 groepen heb je namelijk 1 aardlekschakelaar nodig. Bij 5 tot 8 groepen heb je namelijk 2 aardlekschakelaars en van 9 tot 12 groepen 3 aardlekschakelaars.

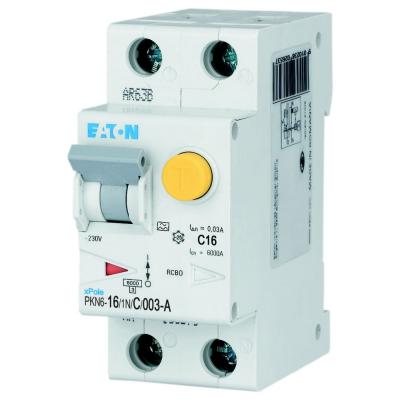

Aardlekautomaten van Eaton
Een aardlekautomaat is een combinatie van zowel installatieautomaat als een aardlekschakelaar. De aardlekautomaten zijn een duurder alternatief voor de installatieautomaten met de aardlekschakelaar. Het voordeel van een aardlekautomaat is wanneer er een aardfout ontstaat in de woning. Bij de installatieautomaten en de aardlekschakelaar schakelen alle groepen uit die aangesloten zitten op de aardlekschakelaar waar de aardfout is opgetreden. Bij een aardlekautomaat is dat alleen maar de desbetreffende aardlekautomaat.
Dit zijn de meeste voorkomende componenten is de Eaton groepenkasten. Met deze componenten worden de standaard groepenkasten geassembleerd. Maar met deze componenten kun je ook zelf een groepenkast samenstellen.
