Groepenkast Eaton | 8 groepen, 1 fornuisgroep en beltrafo | 1/3 Fase | I-83V14FT-HS-64
- - 8x installatieautomaat 16A, B-kar, 1P+N
- - 1x fornuisgroep 16A, B-kar, 2P+2N
- - 3x aardlekschakelaar 40A, 30mA, 2-polig
- - 1x hoofdschakelaar 40A, 4-polig
- - standaard voorbedraad
- - voorzien van KEMA-KEUR
- - uitbreiding mogelijk

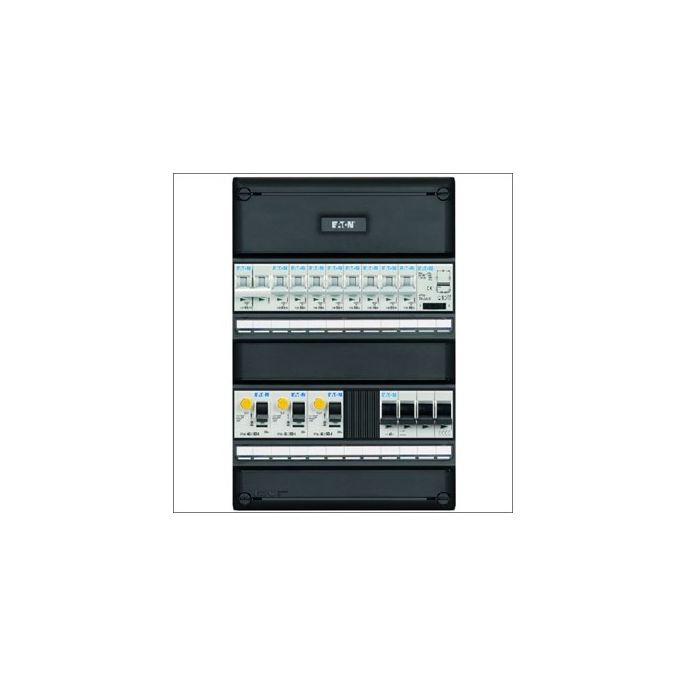

Deze 1-fase Eaton groepenkast met 8 groepen, 1 fornuisgroep, 3 aardlekschakelaars, beltransformator en hoofdshakelaar wordt compleet met bedrading geleverd. Op de bovenste rij van de groepenkast zit eerst de fornuisgroep, daarnaast 8 groepen en op het einde de beltransformator. Op de onderste rij zitten links de aardlekschakelaars en helemaal rechts zit de hoofdschakelaar. Door de doorverbindkam onder de 4-polige hoofdschakelaar kan deze als 1-fase of als 3-fase groepenkast worden gebruikt. De totale afmeting van de Eaton groepenkast is 330x220mm (HxB).
Specificaties van de componenten
- 1x Hoofdschakelaar 40A, 2-polig
- 3x Aardlekschakelaar 30mA, 40A,2-polig
- 8x installatieautomaat 16A, 1-polig+nul, B-karakteristiek
- 1x fornuisgroep 16A, 2-polig + 2x nul, B-karakteristiek
Standaard worden alle Eaton groepenkasten geleverd zonder onderplaat. Wordt de groepenkast niet rechtstreeks boven de kWh-meter geplaatst, bestel dan een van de onderstaande invoerplaat er bij.
Invoerplaatjes Eaton groepenkast
- Invoerplaat met 3 wartelopeningen PG21 – 1965400
- Invoerplaat met 8 buisinvoeren 6x16 2x16-19mm – 1965604
- Invoerplaat met 1 buisinvoer 16-19mm – 1965604
