Groepenkast Schneider ADV1B206AG | 6 x lichtgroepen + fornuisgroep + beltrafo | 1 Fase
- - 6x installatieautomaat 16A, B-kar, 1P+N
- - 1x fornuisgroep 16A, B-kar, 2P+2N
- - 2x aardlekschakelaar 40A, 30mA, 2-polig
- - 1x hoofdschakelaar 40A, 2-polig
- - 1x beltransformator
- - standaard voorbedraad
- - voorzien van KEMA-KEUR
- - uitbreiding mogelijk

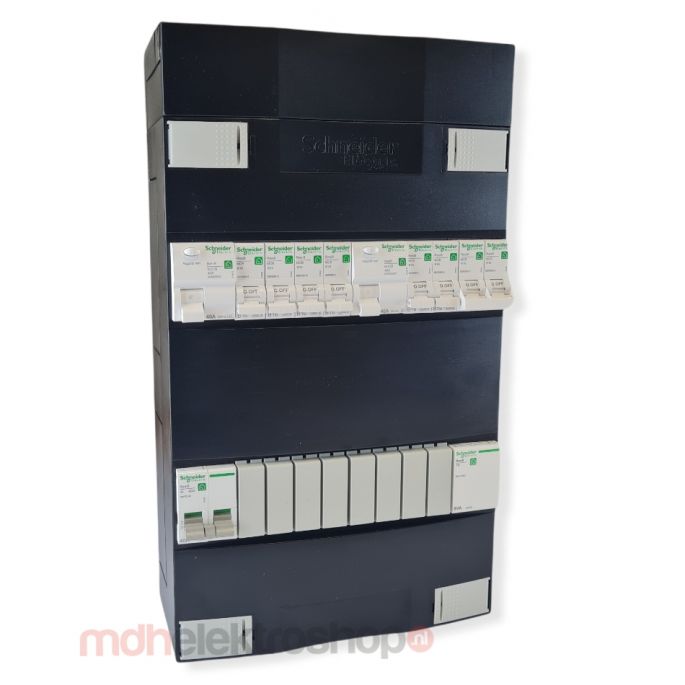

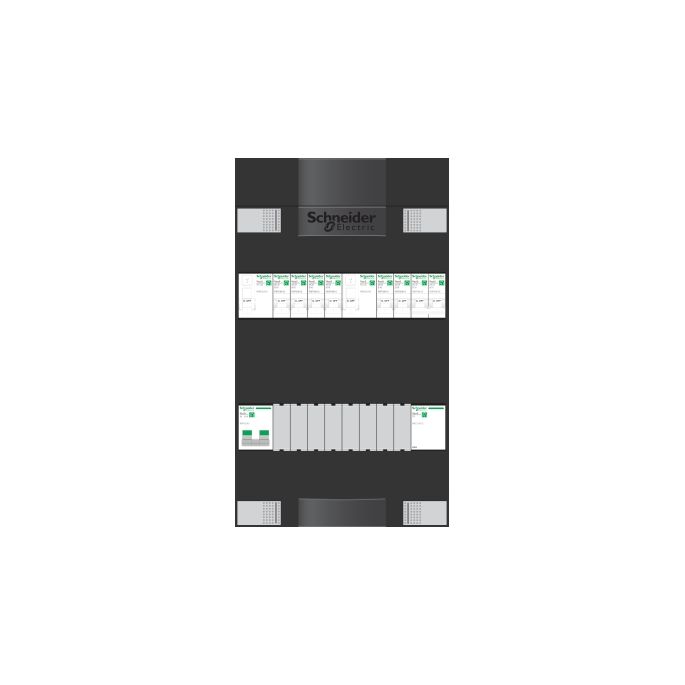

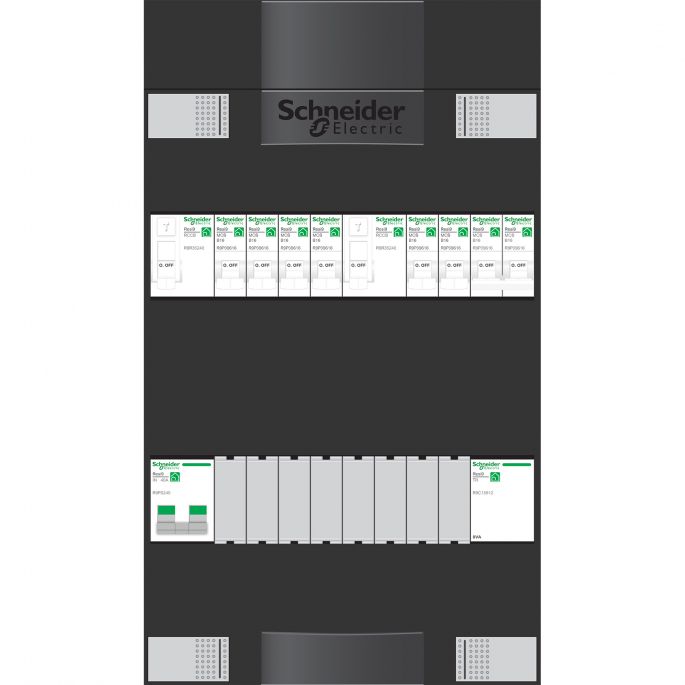

Deze 1-fase Schneider groepenkast met 6 groepen, 1 fornuisgroep, 2 aardlekschakelaars, beltransformator en hoofdschakelaars wordt compleet met bedrading geleverd. Op de bovenste rij zitten de 2 aardlekschakelaars, 6 groepen en de fornuisgroep. Op de onderste rij zit de hoofdschakelaar en helemaal rechts de beltransformator. De totale afmeting van de Schneider groepenkast is 380x220mm (HxB).
Specificaties van de componenten
- 1x Hoofdschakelaar 40A, 2-polig
- 2x Aardlekschakelaar 30mA, 40A,2-polig
- 6x installatieautomaat 16A, 1-polig+nul, B-karakteristiek
- 1x fornuisgroep 16A, 2-polig + 2x nul, B-karakteristiek
- 1x beltransformator 8V
Standaard worden alle Schneider groepenkasten geleverd met onderplaat. De invoerplaat die bij de groepenkast wordt geleverd heeft 3 uitbreekpoorten, 2x PG16 en 1x PG21. Ook is deze Schneider groepenkast voorzien van 18 buistoegangspunten voor buizen van 16/19/20 mm.
Voor projecten biedt Resi9 veel flexibiliteit. Het assortiment varieert van kamrails tot aan installatieautomaten en is bedoeld om de elektrische installatie van bijvoorbeeld woningen en appartementen te beveiligen. In het assortiment zijn begrepen:
– Installatieautomaten (MCB’s) tot 6000A afschakelcapaciteit;
– Aardlekschakelaars (RCCB’s) voor aardlekbeveiliging van groepen;
– Aardlekautomaten (RCBO’s) voor overspanning- en aardlekbeveiliging;
– Kamrails voor stroomverdeling zonder extra bedrading.
Voordelen Resi9-serie
Configurator
In twee jaar tijd is de volledige Resi9-serie ontwikkeld. Er is veel contact geweest met consumenten en installateurs. Installatiegemak speelde bijvoorbeeld een grote rol bij de ontwikkeling.
“Er zijn in de kast veel aansluitkammen. Voor iedere denkbare situatie is een kam te gebruiken in plaats van dat je losse bedrading nodig hebt. We bieden ook voorbedrade groepenkasten aan. We hebben standaarden die je zelf kunt uitbreiden. Je schroeft er eenvoudig een extra automaat bij. Daardoor kun je hem ook specifiek op maat laten maken.”
“De installateur wil graag zelf configureren. Ze kunnen kiezen welke kasten ze willen en welke groepen erin moeten komen.
Maatwerk voor de klant
Voordeel van deze groepenkast is dat de installateur nu maatwerk kan leveren aan de klant. Het maakt niet uit of hij zes, zeven, acht of negen groepen wil. De installateur kan er moeiteloos nog extra wandcontactdozen bij bestellen of een extra aardlekautomaat voor bijvoorbeeld de zonnepanelen. De groepenkast is heel flexibel, want die is volledig modulair. Daarom kun je Iedere configuratie maken.
Robuust
De eerste reacties uit de markt op de Resi9 zijn positief, “Het ziet er goed uit en het is solide, valt installateurs als eerste op. Maar vooral de robuustheid wordt gewaardeerd. Daar staat Schneider ook voor. Het is ook allemaal makkelijk te demonteren voor de installateur. Een enkel product kan eenvoudig worden losgeklikt, zonder dat er een hele rij hoeft te worden gemonteerd.”
Inmiddels is de Resi9 in Nederland uitvoering getest. Het Resi9-gamma voldoet aan de IEC 60898-1 voor de installatieautomaten voor huishoudelijke installaties. Verder voldoen de componenten en de voorbedrade groepenkasten aan KEMA KEUR.
