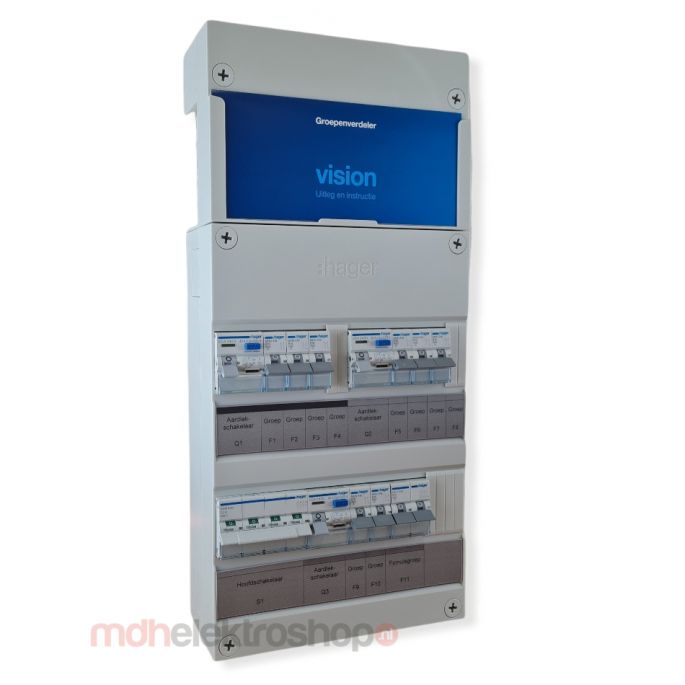

Hager groepenkast, 3 fase met 8 groepen en 1 fornuisgroep, alt. voor VKG323L-F
Deze 3-fase Hager groepenkast is samengesteld uit een 4-polige hoofdschakelaar, 8 installatieautomaten en 1 fornuisgroep die beveiligd worden door 3 aardlekschakelaars. De Hager groepenkasten zijn verbeterd waardoor de montage makkelijker is geworden voor de installateur. Er is meer werkruimte gekomen door het verhoogde buisinvoerstuk van 145 mm. Door het verhoogde buisinvoerstuk is er plek voor een klemmenstrook en een verticaal geplaatste aardrail.
Standaard zijn alle Hager groepenkasten aan de onderzijde open, onderstaande inzetstukken kunnen aan de onderzijde worden toegepast :
- Invoerstuk gesloten (VKG77T)
- Invoerstuk 1 x 19/26 mm (VKG78T)
- Invoerstuk 3 x M25/32 (VKG79T)
Deze Hager groepenkast zit nog niet helemaal vol, er zijn nog 4 modulen vrij voor extra componenten. Er is nog ruimte voor :
- 2 x installatieautomaat
- 1 x beltransformator
De 8 installatieautomaten zijn 16 Ampere schroef met B-karakteristiek, de fornuisgroep is 16 Ampere met B-karakteristiek de fornuisgroep is geschikt voor kookplaten tot 7,4kW. De 3 aardlekschakelaar zijn 2-polige en 30 miliAmpere en de hoofdschakelaar is 4-polig en 40 Ampere. Deze eigen assemblage groepenkast is qua specificaties gelijkwaardig aan de VKG323L-F
