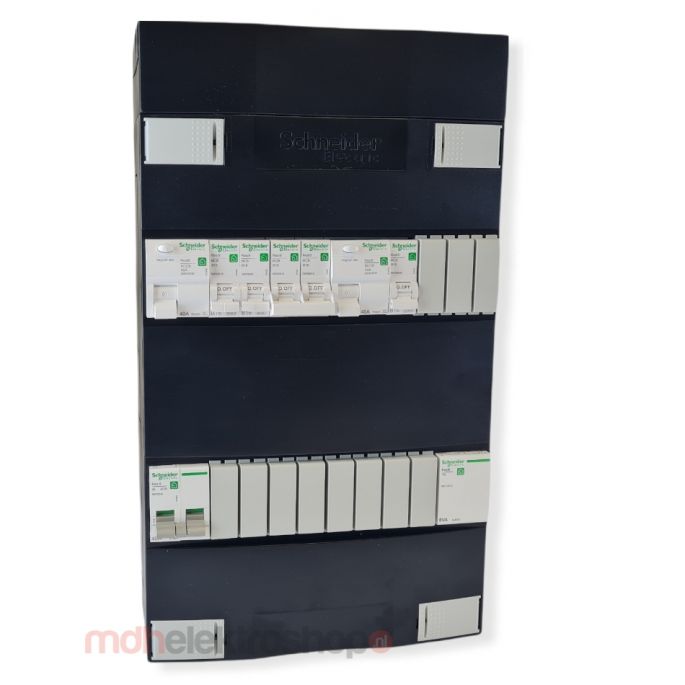

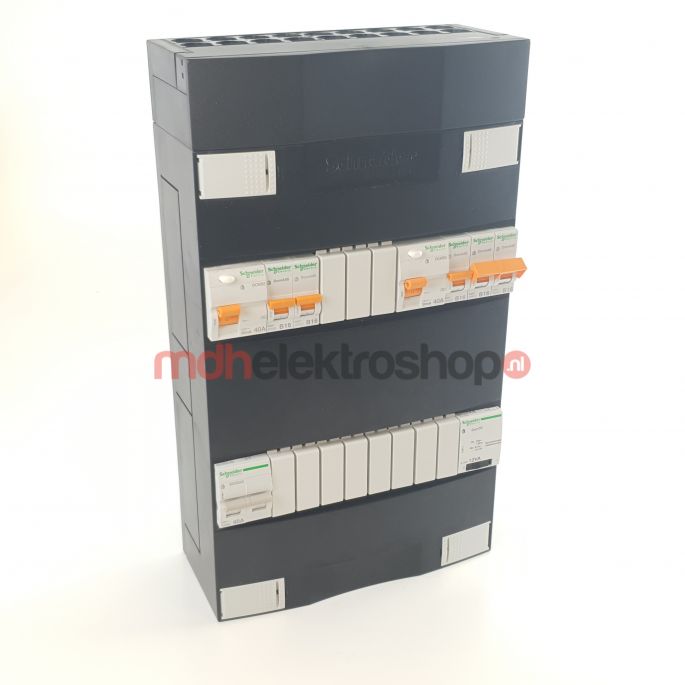

Deze 1-fase Schneider groepenkast met 3 groepen, 2 aardlekschakelaars, fornuisgroep, beltransformator en hoofdschakelaar wordt compleet met bedrading geleverd. Op de bovenste DIN-rail zit eerst een aardlekschakelaar met 2 groepen en de fornuisgroep, daarnaast zit de andere aardlekschakelaar met de overige groep. Op de onderste DIN-rail zit de hoofdschakelaar en helemaal rechts zit de beltransformator. De totale afmeting van de Schneider groepenkast is 380x220mm (HxB).
Specificaties van de componenten
Standaard worden alle Schneider groepenkasten geleverd met onderplaat. De invoerplaat die bij de groepenkast wordt geleverd heeft 3 uitbreekpoorten, 2x PG16 en 1x PG21. Ook is deze Schneider groepenkast voorzien van 18 buistoegangspunten voor buizen van 16/19/20 mm.
