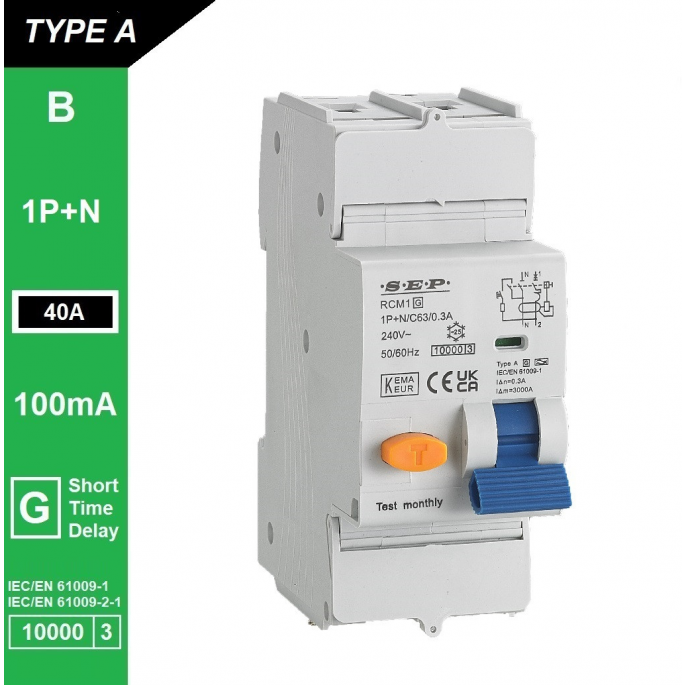

SEP aardlekautomaat type A(G) | 40A, 100mA, B-kar, 1P+N | RCM1-2AG-B40.10
De SEP RCM1-2AG-B40.10 aardlekautomaat combineert lekstroom-, overbelasting- en kortsluitbeveiliging in één compacte module. De kortstondig vertraagde Type A[G]-uitvoering voorkomt ongewenste uitschakelingen en zorgt voor betrouwbare brand- en installatiebeveiliging.
De SEP RCM1-2AG-B40.10 is een robuuste aardlekautomaat (RCBO) die bescherming biedt tegen lekstroom, overbelasting en kortsluiting. Deze beveiligingsautomaat combineert de functies van een aardlekschakelaar en installatieautomaat in één compacte behuizing. De RCM1-serie van SEP Europe staat bekend om zijn hoge betrouwbaarheid en voldoet aan de internationale normen IEC/EN 61009-1 en 61009-2-1. Ideaal voor zowel industriële als commerciële toepassingen waar brand- en installatiebeveiliging vereist is.
Type / uitvoering
De Type A[G]-uitvoering is een kortstondig vertraagde variant van Type A. Dit betekent dat de aardlekautomaat niet direct uitschakelt bij korte of pulserende gelijkstroomcomponenten. Deze storingen komen vaak voor bij LED-drivers, voedingen, dimmers en frequentieregelaars. Dankzij deze vertraagde werking blijft de installatie stabieler en worden onnodige uitschakelingen voorkomen.
Toepassing
Met een nominale stroom van 40A en een foutstroomgevoeligheid van 100mA is deze aardlekautomaat bijzonder geschikt voor brand- en installatiebeveiliging. De 100mA-uitvoering detecteert verhoogde lekstromen die brandgevaar kunnen veroorzaken, maar is niet bedoeld voor persoonsbeveiliging. Voor eindgroepen met stopcontacten wordt daarom een 30mA-uitvoering aanbevolen. Dit type is ideaal voor gebruik in verdeelinrichtingen, werkplaatsen en lichte industriële toepassingen.
Belangrijkste eigenschappen
- Nominale stroom: 40 A
- Karakteristiek: B-curve (snelle uitschakeling bij overbelasting)
- Nominale foutstroom (IΔn): 100 mA
- Type lekstroomdetectie: Type A[G], kortstondig vertraagd
- Kortsluitvastheid: 10 kA
- Polen: 1P + N
- Montage: DIN-rail
- Aansluitbare geleiderdoorsnede eendraads: 1–35 mm²
- Aansluitbare geleiderdoorsnede fijndraads met adereindhuls: 1–25 mm²
- Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls: 1–25 mm²
- Normen: IEC/EN 61009-1 en 61009-2-1
Let op bij de keuze van dit product
Nominale stroom (40 A): deze uitvoering is geschikt voor zwaarbelaste circuits en krachtgroepen. Controleer of de toegepaste bekabeling (minimaal 6 mm²) en overige installatieonderdelen geschikt zijn voor deze stroomwaarde.
B-karakteristiek: zorgt voor een snelle uitschakeling bij overbelasting. Geschikt voor algemene eindgroepen en elektronische belastingen. Voor motoren of sterk inductieve verbruikers is een C-karakteristiek meer geschikt.
Type A[G] en foutstroom (100 mA): biedt brand- en installatiebeveiliging en voorkomt ongewenste uitschakeling door elektronische storingen. Voor persoonsbeveiliging gebruik je een 30mA-uitvoering.
Kortsluitvastheid (10 kA): geschikt voor de meeste woning-, utiliteits- en bedrijfsinstallaties. Controleer altijd of de verwachte kortsluitstroom binnen deze waarde ligt.
Montage en aansluiting: geschikt voor DIN-railmontage. Aansluitbare geleiders: eendraads 1–35 mm², fijndraads met adereindhuls 1–25 mm², fijndraads zonder adereindhuls 1–25 mm². Raadpleeg de richtlijnen van SEP Europe voor omgevingstemperatuur en IP-beschermingsgraad.
Samenvatting
De SEP RCM1-2AG-B40.10 aardlekautomaat combineert lekstroom-, overbelasting- en kortsluitbeveiliging in één betrouwbare unit. Dankzij de kortstondig vertraagde Type A[G]-technologie blijft de installatie stabiel, ook bij elektronische belastingen. Met een 40A nominale stroom en 100mA foutstroomgevoeligheid is dit product ideaal voor brand- en installatiebeveiliging in verdeel- en krachtinstallaties.
