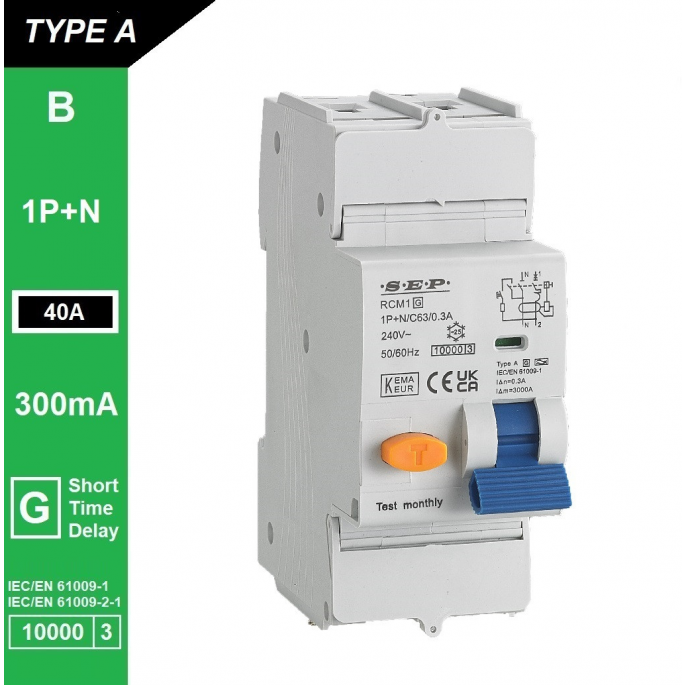

SEP aardlekautomaat type A(G) | 40A, 300mA, B-kar, 1P+N | RCM1-2AG-B40.30
De SEP RCM1-2AG-B40.30 aardlekautomaat combineert lekstroom-, overbelasting- en kortsluitbeveiliging in één compacte unit. De Type A[G]-uitvoering met kortstondig vertraagde werking voorkomt storingsgevoelige uitschakelingen en is ideaal voor brand- en installatiebeveiliging.
De SEP RCM1-2AG-B40.30 is een hoogwaardige aardlekautomaat (RCBO) die lekstroom-, overbelasting- en kortsluitbeveiliging combineert in één apparaat. Deze automaat uit de RCM1-serie van SEP Europe is ontworpen voor betrouwbare beveiliging van elektrische installaties, zowel in residentiële als industriële toepassingen. Door de combinatie van aardlekschakelaar en installatieautomaat bespaart u ruimte in de verdeelkast en verhoogt u de veiligheid. De automaat voldoet aan de internationale normen IEC/EN 61009-1 en 61009-2-1.
Type / uitvoering
De Type A[G]-uitvoering is een kortstondig vertraagde versie van Type A. Deze uitvoering voorkomt ongewenste uitschakelingen door kortdurende of pulserende gelijkstroomcomponenten die vaak voorkomen bij LED-verlichting, frequentieregelaars, voedingen en dimmers. De vertraging zorgt voor een stabiele werking van de installatie, zonder in te leveren op veiligheid.
Toepassing
Met een nominale stroom van 40A en een foutstroomgevoeligheid van 300mA is deze aardlekautomaat uitermate geschikt voor brand- en installatiebeveiliging. De 300mA-uitvoering detecteert hogere lekstromen die schade aan bekabeling en brandgevaar kunnen veroorzaken. Deze variant is niet bedoeld voor directe persoonsbeveiliging; voor eindgroepen met stopcontacten of draagbare apparatuur wordt een 30mA-uitvoering aanbevolen. Typische toepassingen zijn verdeelinrichtingen, technische ruimtes en lichte industriële installaties.
Belangrijkste eigenschappen
- Nominale stroom: 40 A
- Karakteristiek: B-curve (snelle uitschakeling bij overbelasting)
- Nominale foutstroom (IΔn): 300 mA
- Type lekstroomdetectie: Type A[G], kortstondig vertraagd
- Kortsluitvastheid: 10 kA
- Polen: 1P + N
- Montage: DIN-rail
- Aansluitbare geleiderdoorsnede eendraads: 1–35 mm²
- Aansluitbare geleiderdoorsnede fijndraads met adereindhuls: 1–25 mm²
- Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls: 1–25 mm²
- Normen: IEC/EN 61009-1 en IEC/EN 61009-2-1
Let op bij de keuze van dit product
Nominale stroom (40 A): deze automaat is geschikt voor zwaarbelaste circuits en krachtgroepen. Controleer of de bekabeling (minimaal 6 mm²) en overige componenten berekend zijn op deze stroomwaarde.
B-karakteristiek: deze curve schakelt snel uit bij overbelasting en is geschikt voor standaard eindgroepen en elektronische apparatuur. Voor motoren of sterk inductieve belastingen kan een C-karakteristiek geschikter zijn.
Type A[G] en foutstroom (300 mA): deze uitvoering biedt brand- en installatiebeveiliging, maar is niet bedoeld voor persoonsbeveiliging. De kortstondig vertraagde Type A[G] voorkomt ongewenste uitschakeling bij gebruik van moderne elektronische apparaten.
Kortsluitvastheid (10 kA): geschikt voor de meeste woning-, utiliteits- en industriële installaties. Controleer of de maximale kortsluitstroom van uw installatie binnen deze waarde valt.
Montage en aansluiting: geschikt voor DIN-railmontage. Aansluitbare geleiders: eendraads 1–35 mm², fijndraads met adereindhuls 1–25 mm², fijndraads zonder adereindhuls 1–25 mm². Controleer ook de IP-beschermingsgraad en omgevingstemperatuur volgens de richtlijnen van SEP Europe.
Samenvatting
De SEP RCM1-2AG-B40.30 aardlekautomaat biedt een betrouwbare combinatie van lekstroom-, overbelasting- en kortsluitbeveiliging. Dankzij de kortstondig vertraagde Type A[G]-technologie blijft de installatie stabiel en bedrijfszeker, ook bij elektronische belastingen. Met een 40A nominale stroom en 300mA foutstroomgevoeligheid is dit product ideaal voor brand- en installatiebeveiliging in verdeel- en technische installaties.
