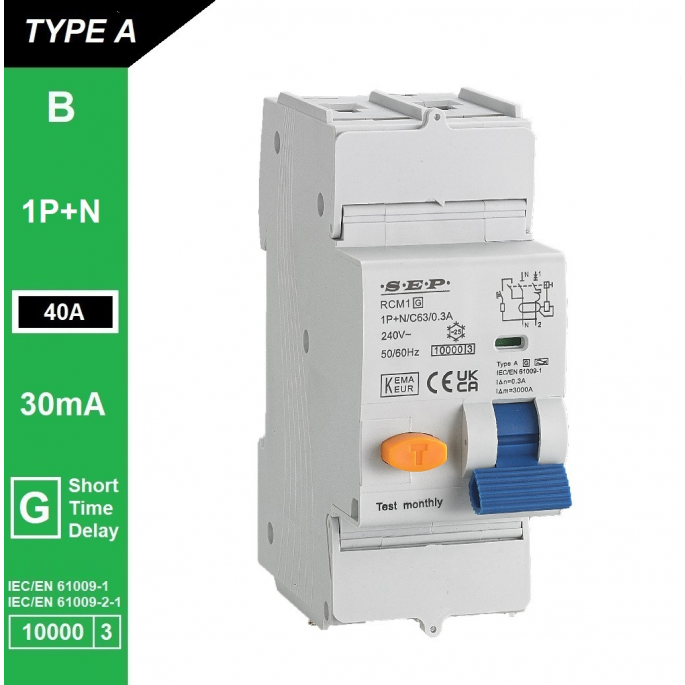

SEP aardlekautomaat type A(G) | 40A, 30mA, B-kar, 1P+N | RCM1-2AG-B40.03
De SEP RCM1-2AG-B40.03 aardlekautomaat biedt gecombineerde lekstroom-, overbelasting- en kortsluitbeveiliging. Dankzij de kortstondig vertraagde Type A[G]-technologie blijft de installatie betrouwbaar en storingsvrij, ideaal voor eindgroepen met hoge belasting.
De SEP RCM1-2AG-B40.03 is een krachtige aardlekautomaat (RCBO) die lekstroom-, overbelasting- en kortsluitbeveiliging combineert in één compacte module. Deze automaat uit de RCM1-serie van SEP Europe is ontworpen voor installaties waar hoge betrouwbaarheid en veiligheid vereist zijn. Door de gecombineerde functie van aardlekschakelaar en installatieautomaat bespaart u ruimte in de verdeelinrichting en verhoogt u de veiligheid van de installatie. Het product voldoet aan de internationale normen IEC/EN 61009-1 en 61009-2-1.
Type / uitvoering
De Type A[G]-uitvoering is een kortstondig vertraagde versie van de standaard Type A. Deze uitvoering voorkomt ongewenste uitschakelingen door pulserende of kortdurende gelijkstroomcomponenten die vaak worden veroorzaakt door elektronische apparatuur zoals LED-drivers, dimmers, voedingen of frequentieregelaars. Hierdoor blijft de elektrische installatie stabiel, ook bij moderne elektronische belastingen.
Toepassing
Met een nominale stroom van 40A en een foutstroomgevoeligheid van 30mA is deze aardlekautomaat geschikt voor persoon- en installatiebeveiliging. De 30mA-uitvoering voldoet aan de eisen van NEN 1010 voor eindgroepen met wandcontactdozen of draagbare apparatuur. Dankzij de hoge nominale stroomwaarde is dit model uitstekend geschikt voor zwaarbelaste eindgroepen, zoals keukeninstallaties, airconditioning, elektrische verwarming of krachtgroepen in bedrijfsomgevingen.
Belangrijkste eigenschappen
- Nominale stroom: 40 A
- Karakteristiek: B-curve (snelle uitschakeling bij overbelasting)
- Nominale foutstroom (IΔn): 30 mA
- Type lekstroomdetectie: Type A[G], kortstondig vertraagd
- Kortsluitvastheid: 10 kA
- Polen: 1P + N
- Montage: DIN-rail
- Aansluitbare geleiderdoorsnede eendraads: 1–35 mm²
- Aansluitbare geleiderdoorsnede fijndraads met adereindhuls: 1–25 mm²
- Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls: 1–25 mm²
- Normen: IEC/EN 61009-1 en IEC/EN 61009-2-1
Let op bij de keuze van dit product
Nominale stroom (40 A): deze aardlekautomaat is geschikt voor hoogbelaste circuits of krachtgroepen. Controleer of de toegepaste bekabeling (minimaal 6 mm²) en componenten geschikt zijn voor deze stroomwaarde.
B-karakteristiek: zorgt voor snelle uitschakeling bij overbelasting en kortsluiting. Dit maakt de automaat geschikt voor standaard eindgroepen en elektronische belastingen. Voor motoren of sterk inductieve circuits kan een C-karakteristiek geschikter zijn.
Type A[G] en foutstroom (30 mA): biedt persoonsbeveiliging en voldoet aan de veiligheidsnormen voor woon- en utiliteitsinstallaties. De kortstondig vertraagde uitvoering voorkomt onnodige uitschakelingen bij elektronische apparatuur.
Kortsluitvastheid (10 kA): geschikt voor de meeste woning-, utiliteits- en bedrijfsinstallaties. Controleer of de verwachte kortsluitstroom in uw installatie binnen deze waarde valt.
Montage en aansluiting: geschikt voor DIN-railmontage. Aansluitbare geleiders: eendraads 1–35 mm², fijndraads met adereindhuls 1–25 mm², fijndraads zonder adereindhuls 1–25 mm². Controleer de IP-beschermingsgraad en omgevingstemperatuur volgens de richtlijnen van SEP Europe.
Samenvatting
De SEP RCM1-2AG-B40.03 aardlekautomaat combineert lekstroom-, overbelasting- en kortsluitbeveiliging in één compacte en betrouwbare module. Dankzij de kortstondig vertraagde Type A[G]-technologie is de automaat bestand tegen elektronische storingen en biedt hij optimale veiligheid voor moderne installaties. Met een 40A nominale stroom en 30mA foutstroomgevoeligheid is dit de ideale keuze voor hoogbelaste eindgroepen waar maximale betrouwbaarheid en veiligheid vereist zijn.
