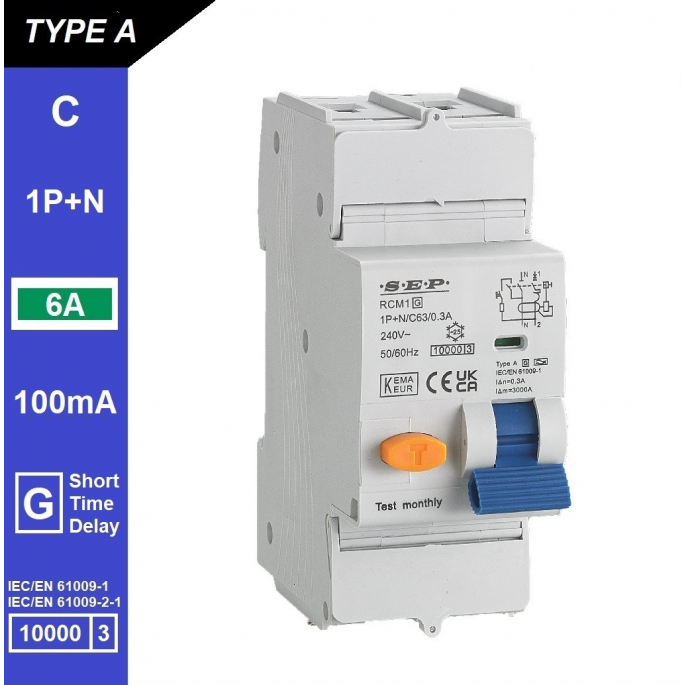

SEP aardlekautomaat type A(G) | 6A, 100mA, C-kar, 1P+N | RCM1-2AG-C06.10

De SEP RCM1-2AG-C06.10 is een compacte aardlekautomaat (RCBO) die zowel lekstroom-, overbelasting- als kortsluitbeveiliging combineert in één apparaat. Dit maakt de installatie overzichtelijker en ruimtebesparend in de groepenkast. De RCM1-serie van SEP Europe voldoet aan de internationale normen IEC/EN 61009-1 en 61009-2-1, en biedt een betrouwbare bescherming voor moderne elektrische installaties.

Type / uitvoering

Deze uitvoering is van het Type A[G] – een kortstondig vertraagde variant van Type A. De aardlekbeveiliging reageert op wisselstroom- en pulserende gelijkstroomlekken, maar voorkomt ongewenste uitschakeling bij inschakelpieken. Dit maakt de Type A[G] bijzonder geschikt voor installaties met LED-verlichting, dimmers, voedingen en frequentieregelaars. De C-karakteristiek zorgt bovendien voor een lichte vertraging bij inschakelstromen van elektronische apparatuur.

Toepassing

Met een nominale stroom van 6A en een foutstroomgevoeligheid van 100mA is dit model ideaal voor brand- en installatiebeveiliging van lichte eindgroepen en besturingscircuits. De 100mA-variant detecteert isolatiefouten en voorkomt risico’s op brand door lekstroom. Dit model is niet bedoeld voor persoonbeveiliging (gebruik daarvoor een 30mA-uitvoering), maar biedt betrouwbare bescherming in technische ruimten, verdeelkasten en industriële installaties.

Belangrijkste eigenschappen

• Nominale stroom: 6 A
• Karakteristiek: C-curve (vertraagde uitschakeling bij inschakelstromen)
• Nominale foutstroom (IΔn): 100 mA
• Type lekstroomdetectie: Type A[G], kortstondig vertraagd
• Kortsluitvastheid: 10 kA
• Polen: 1P + N
• Montage: DIN-rail (35 mm)
• Aansluitbare geleiderdoorsnede eendraads: 1–35 mm²
• Aansluitbare geleiderdoorsnede fijndraads met adereindhuls: 1–25 mm²
• Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls: 1–25 mm²
• Normen: IEC/EN 61009-1 en IEC/EN 61009-2-1

Let op bij de keuze van dit product

Nominale stroom (6 A): geschikt voor lichte eindgroepen zoals verlichting, besturingen of kleine elektronische circuits. Controleer of de aangesloten componenten binnen deze belasting vallen.

C-karakteristiek: biedt extra inschakelvertraging en voorkomt ongewenste uitschakeling bij apparaten met een hogere aanloopstroom. Voor zuiver resistieve belastingen is een B-karakteristiek doorgaans beter geschikt.

Type A[G] en foutstroom (100 mA): bedoeld voor brandpreventie en installatiebescherming. Niet geschikt voor directe persoonsbeveiliging — kies bij voorkeur 30mA wanneer bescherming tegen elektrische schokken vereist is.

Kortsluitvastheid (10 kA): ruim voldoende voor standaard woning-, utiliteits- en kleine industriële toepassingen. Controleer altijd of de verwachte kortsluitstroom van uw installatie binnen deze grens ligt.

Montage en aansluiting: geschikt voor DIN-railmontage en eenvoudige bekabeling. Gebruik stevige aansluitingen en correcte aanhaalmomenten voor een veilige werking.

Samenvatting

De SEP RCM1-2AG-C06.10 aardlekautomaat is een betrouwbare keuze voor brand- en installatiebeveiliging van lichte elektrische circuits. Met zijn Type A[G]-technologie, 100mA foutstroomgevoeligheid en C-karakteristiek is dit product ideaal voor toepassingen waar stabiliteit en veiligheid centraal staan.
