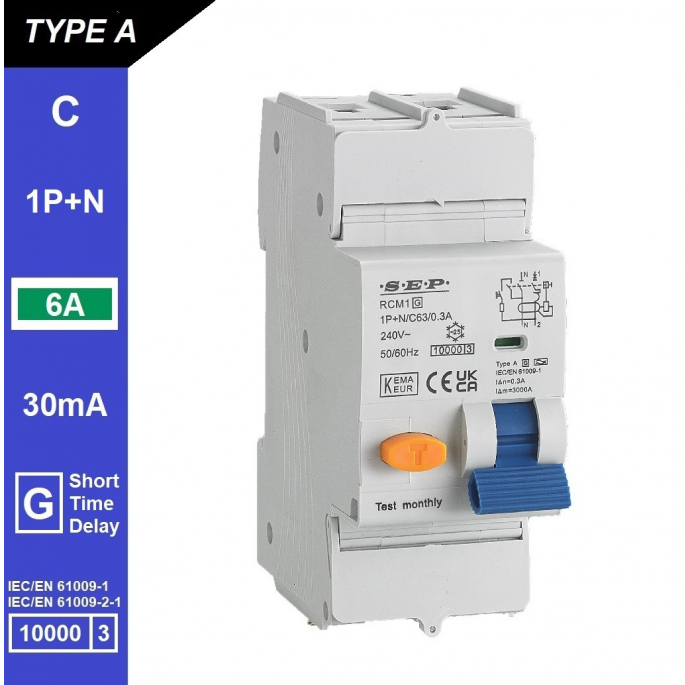

SEP aardlekautomaat type A(G) | 6A, 30mA, C-kar, 1P+N | RCM1-2AG-C06.03
De SEP RCM1-2AG-C06.03 aardlekautomaat combineert lekstroom-, overbelasting- en kortsluitbeveiliging in één compacte module. Met Type A[G]-technologie en 30mA foutstroomgevoeligheid biedt deze automaat optimale persoon- en installatiebeveiliging voor lichte en elektronische circuits.
De SEP RCM1-2AG-C06.03 is een geavanceerde aardlekautomaat (RCBO) die drie essentiële functies combineert: bescherming tegen lekstroom, overbelasting en kortsluiting. Deze compacte oplossing vervangt een aparte aardlekschakelaar en installatieautomaat, waardoor ruimte wordt bespaard in de groepenkast en de installatie overzichtelijk blijft. De RCM1-serie van SEP Europe voldoet aan de normen IEC/EN 61009-1 en 61009-2-1, en garandeert betrouwbare prestaties en lange levensduur in uiteenlopende toepassingen.
Type / uitvoering
Deze uitvoering is van het Type A[G], een kortstondig vertraagde variant van Type A. Dit type reageert op wisselstromen en pulserende gelijkstromen, maar is beter bestand tegen tijdelijke inschakelpieken en storingsstromen. Hierdoor voorkomt het onnodige uitschakeling bij apparatuur zoals LED-drivers, voedingen, dimmers en frequentieregelaars. De kortstondige vertraging maakt de A[G]-uitvoering bijzonder geschikt voor moderne installaties met elektronische belastingen.
Toepassing
Met een nominale stroom van 6A en een foutstroomgevoeligheid van 30mA biedt deze aardlekautomaat effectieve persoon- en installatiebeveiliging. Hij is ideaal voor lichtbelaste eindgroepen, zoals verlichtingscircuits, besturingskasten of elektronische installaties. De C-karakteristiek zorgt voor een vertraging bij hogere inschakelstromen, waardoor het apparaat geschikt is voor circuits met elektronische voedingen of kleinere motoren.
Belangrijkste eigenschappen
- Nominale stroom: 6 A
- Karakteristiek: C-curve (vertraagde uitschakeling bij inschakelstromen)
- Nominale foutstroom (IΔn): 30 mA
- Type lekstroomdetectie: Type A[G], kortstondig vertraagd
- Kortsluitvastheid: 10 kA
- Polen: 1P + N
- Montage: DIN-rail (35 mm)
- Aansluitbare geleiderdoorsnede eendraads: 1–35 mm²
- Aansluitbare geleiderdoorsnede fijndraads met adereindhuls: 1–25 mm²
- Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls: 1–25 mm²
- Normen: IEC/EN 61009-1 en IEC/EN 61009-2-1
Let op bij de keuze van dit product
Nominale stroom (6 A): geschikt voor lichte eindgroepen zoals verlichting, elektronica en besturingen. Niet geschikt voor zware belastingen of krachtgroepen.
C-karakteristiek: biedt extra inschakelvertraging en voorkomt ongewenste uitschakelingen bij piekstromen, bijvoorbeeld van voedingen en motoren. Voor volledig resistieve belastingen (zoals verwarming) kan een B-karakteristiek geschikter zijn.
Type A[G] en foutstroom (30 mA): deze uitvoering is bedoeld voor persoonbeveiliging en voldoet aan de eisen van NEN 1010. De kortstondige vertraging voorkomt uitschakeling door tijdelijke lekstromen zonder de veiligheid in gevaar te brengen.
Kortsluitvastheid (10 kA): voldoende voor de meeste woning-, kantoor- en kleine utiliteitsinstallaties. Controleer of de kortsluitstroom van de installatie binnen deze grens ligt.
Montage en aansluiting: geschikt voor DIN-railmontage. Aansluitbare geleiders: eendraads 1–35 mm², fijndraads met of zonder adereindhuls 1–25 mm². Zorg voor correcte aanhaalmomenten en solide verbindingen voor een veilige werking.
Samenvatting
De SEP RCM1-2AG-C06.03 aardlekautomaat biedt betrouwbare persoon- en installatiebeveiliging voor lichte elektronische circuits. Dankzij de Type A[G]-technologie, 30mA foutstroomgevoeligheid en C-karakteristiek is dit een ideale keuze voor lichtgroepen, besturingskasten en gevoelige elektronische toepassingen.
