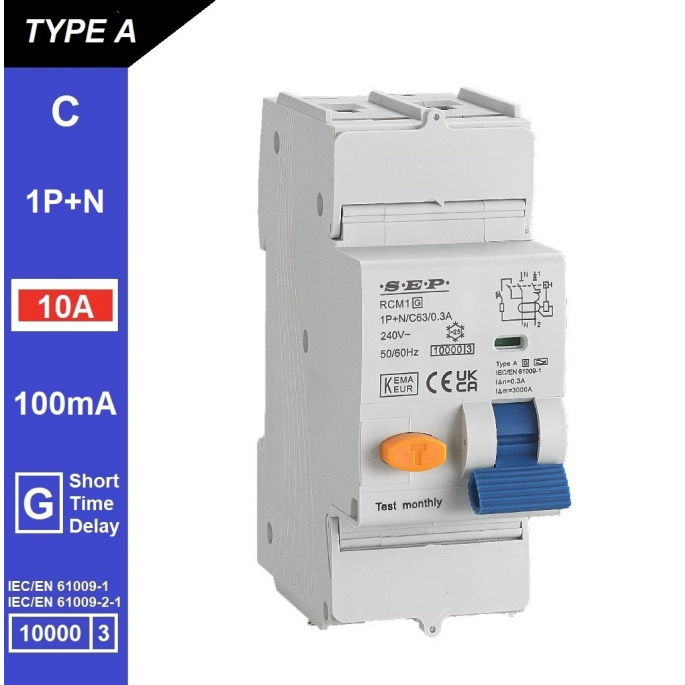

SEP aardlekautomaat type A(G) | 10A, 100mA, C-kar, 1P+N | RCM1-2AG-C10.10
De SEP RCM1-2AG-C10.10 aardlekautomaat combineert lekstroom-, overbelasting- en kortsluitbeveiliging in één compacte module. Met Type A[G]-technologie en 100mA foutstroomgevoeligheid biedt deze automaat betrouwbare brand- en installatiebescherming voor lichte elektrische circuits.
De SEP RCM1-2AG-C10.10 is een hoogwaardige aardlekautomaat (RCBO) die bescherming biedt tegen lekstroom, overbelasting en kortsluiting. Dit compacte apparaat combineert de functies van een aardlekschakelaar en installatieautomaat, wat zorgt voor een efficiënte en ruimtebesparende installatie. De RCM1-serie van SEP Europe voldoet aan de internationale normen IEC/EN 61009-1 en 61009-2-1, en is ontworpen voor betrouwbare werking in uiteenlopende toepassingen.
Type / uitvoering
Deze uitvoering is van het Type A[G] — een kortstondig vertraagde variant van Type A. Dit type detecteert wisselstroom- en pulserende gelijkstroomlekken en voorkomt ongewenste uitschakeling bij inschakelpieken of elektronische stoorsignalen. Daardoor is deze uitvoering uitermate geschikt voor installaties met elektronische voedingen, LED-verlichting, dimmers en frequentieregelaars. De C-karakteristiek maakt de automaat bovendien geschikt voor licht inductieve belastingen, doordat deze een korte vertraging toestaat bij hogere inschakelstromen.
Toepassing
Met een nominale stroom van 10A en een foutstroomgevoeligheid van 100mA is dit model ontworpen voor brand- en installatiebeveiliging. De 100mA-uitvoering biedt een goede balans tussen gevoeligheid en bedrijfszekerheid, waardoor deze uitstekend geschikt is voor verdeelkasten, technische ruimten en besturingskasten. In situaties waar persoonbeveiliging vereist is, zoals bij stopcontactgroepen, wordt een 30mA-variant aanbevolen.
Belangrijkste eigenschappen
- Nominale stroom: 10 A
- Karakteristiek: C-curve (vertraagde uitschakeling bij inschakelstromen)
- Nominale foutstroom (IΔn): 100 mA
- Type lekstroomdetectie: Type A[G], kortstondig vertraagd
- Kortsluitvastheid: 10 kA
- Polen: 1P + N
- Montage: DIN-rail (35 mm)
- Aansluitbare geleiderdoorsnede eendraads: 1–35 mm²
- Aansluitbare geleiderdoorsnede fijndraads met adereindhuls: 1–25 mm²
- Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls: 1–25 mm²
- Normen: IEC/EN 61009-1 en IEC/EN 61009-2-1
Let op bij de keuze van dit product
Nominale stroom (10 A): geschikt voor lichte eindgroepen, zoals verlichting en besturingscircuits. Voor zwaardere belastingen, zoals wandcontactdoosgroepen, is een 16A-uitvoering gebruikelijker.
C-karakteristiek: biedt een lichte vertraging en voorkomt ongewenste uitschakeling bij inschakelstromen van elektronische apparatuur. Voor zuiver resistieve belastingen (zoals verwarming) is een B-karakteristiek een beter alternatief.
Type A[G] en foutstroom (100 mA): ontworpen voor installatie- en brandbeveiliging. Niet bedoeld voor directe persoonbeveiliging. Gebruik een 30mA-uitvoering voor eindgroepen waar personencontact mogelijk is.
Kortsluitvastheid (10 kA): geschikt voor de meeste woning-, utiliteits- en lichte industriële toepassingen. Controleer of de beschikbare kortsluitstroom in de installatie binnen deze grens ligt.
Montage en aansluiting: geschikt voor DIN-railmontage. Aansluitbare geleiders: eendraads 1–35 mm², fijndraads met of zonder adereindhuls 1–25 mm². Zorg voor correcte aanhaalmomenten en stevige verbindingen voor een veilige werking.
Samenvatting
De SEP RCM1-2AG-C10.10 aardlekautomaat combineert veiligheid, betrouwbaarheid en compact ontwerp. Dankzij de Type A[G]-technologie en 100mA foutstroomgevoeligheid is deze automaat ideaal voor technische installaties en verdeelkasten waar brandpreventie en bedrijfszekerheid centraal staan.
