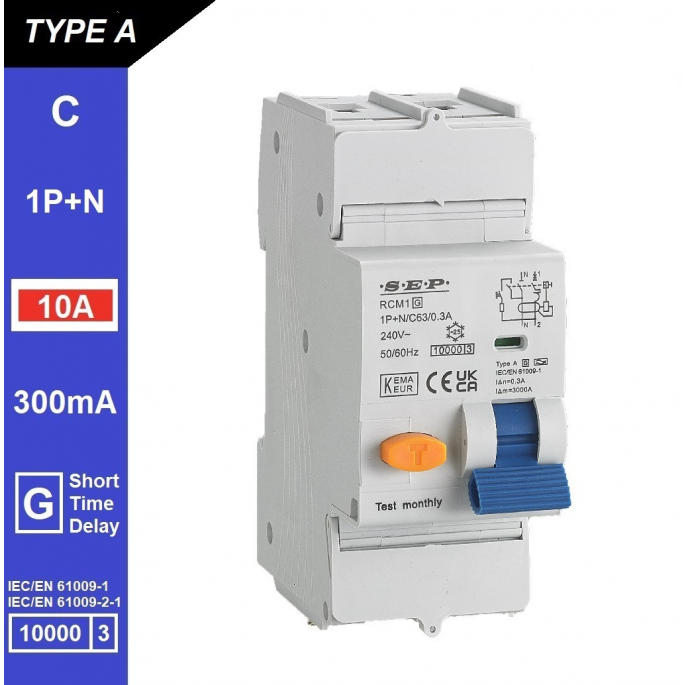

SEP aardlekautomaat type A(G) | 10A, 300mA, C-kar, 1P+N | RCM1-2AG-C10.30
De SEP RCM1-2AG-C10.30 aardlekautomaat biedt betrouwbare brand- en installatiebeveiliging in één compacte module. Dankzij de Type A[G]-technologie en 300mA foutstroomgevoeligheid is deze automaat ideaal voor verdeelkasten en technische installaties waar bedrijfszekerheid belangrijk is.
De SEP RCM1-2AG-C10.30 is een hoogwaardige aardlekautomaat (RCBO) die bescherming biedt tegen lekstroom, overbelasting en kortsluiting. Deze compacte module combineert de functies van een aardlekschakelaar en installatieautomaat in één apparaat, waardoor ruimte wordt bespaard in de groepenkast. De RCM1-serie van SEP Europe voldoet aan de normen IEC/EN 61009-1 en 61009-2-1 en staat garant voor een veilige, stabiele werking.
Type / uitvoering
Deze uitvoering is van het Type A[G] — een kortstondig vertraagde variant van Type A. Dit type detecteert wisselstroom- en pulserende gelijkstroomlekken en voorkomt ongewenste uitschakelingen bij inschakelpieken of tijdelijke stoorsignalen. Dat maakt deze aardlekautomaat geschikt voor circuits met elektronische voedingen, LED-drivers, dimmers en frequentieregelaars. De C-karakteristiek zorgt ervoor dat de automaat bestand is tegen kortstondige hoge inschakelstromen van bijvoorbeeld motoren of transformatoren.
Toepassing
Met een nominale stroom van 10A en een foutstroomgevoeligheid van 300mA biedt dit model betrouwbare brand- en installatiebeveiliging. Deze uitvoering is bij uitstek geschikt voor verdeelkasten, technische ruimten, besturingskasten en andere toepassingen waar persoonbeveiliging niet vereist is, maar brandpreventie van groot belang is. Voor circuits met wandcontactdozen of draagbare apparatuur wordt een uitvoering met 30mA lekstroomgevoeligheid aanbevolen.
Belangrijkste eigenschappen
- Nominale stroom: 10 A
- Karakteristiek: C-curve (geschikt voor licht inductieve belastingen)
- Nominale foutstroom (IΔn): 300 mA
- Type lekstroomdetectie: Type A[G], kortstondig vertraagd
- Kortsluitvastheid: 10 kA
- Polen: 1P + N
- Montage: DIN-rail (35 mm)
- Aansluitbare geleiderdoorsnede eendraads: 1–35 mm²
- Aansluitbare geleiderdoorsnede fijndraads met adereindhuls: 1–25 mm²
- Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls: 1–25 mm²
- Normen: IEC/EN 61009-1 en IEC/EN 61009-2-1
Let op bij de keuze van dit product
Nominale stroom (10 A): geschikt voor lichte eindgroepen, zoals verlichting, stuurcircuits of besturingsapparatuur. Voor standaard wandcontactdoosgroepen wordt meestal een 16A-uitvoering toegepast.
C-karakteristiek: ideaal voor toepassingen met licht inductieve belastingen zoals motoren, relais of spoelen. Voor zuiver resistieve belastingen (zoals verwarming of gloeilampen) kan een B-karakteristiek meer geschikt zijn.
Type A[G] en foutstroom (300 mA): ontworpen voor installatie- en brandbeveiliging, niet voor persoonsbeveiliging. Kies een 30mA-uitvoering voor circuits met gebruikerscontact, zoals wandcontactdozen.
Kortsluitvastheid (10 kA): geschikt voor de meeste woning-, utiliteits- en lichte industriële toepassingen. Controleer of de beschikbare kortsluitstroom binnen deze waarde blijft.
Montage en aansluiting: geschikt voor DIN-railmontage. Aansluitbare geleiders: eendraads 1–35 mm², fijndraads (met of zonder adereindhuls) 1–25 mm². Gebruik correcte aanhaalmomenten voor een veilige verbinding.
Samenvatting
De SEP RCM1-2AG-C10.30 aardlekautomaat combineert betrouwbare installatiebeveiliging met een compacte vormgeving. Dankzij de Type A[G]-technologie, 300mA foutstroomgevoeligheid en C-karakteristiek is dit de ideale keuze voor technische installaties waar brandpreventie en continuïteit vooropstaan.
