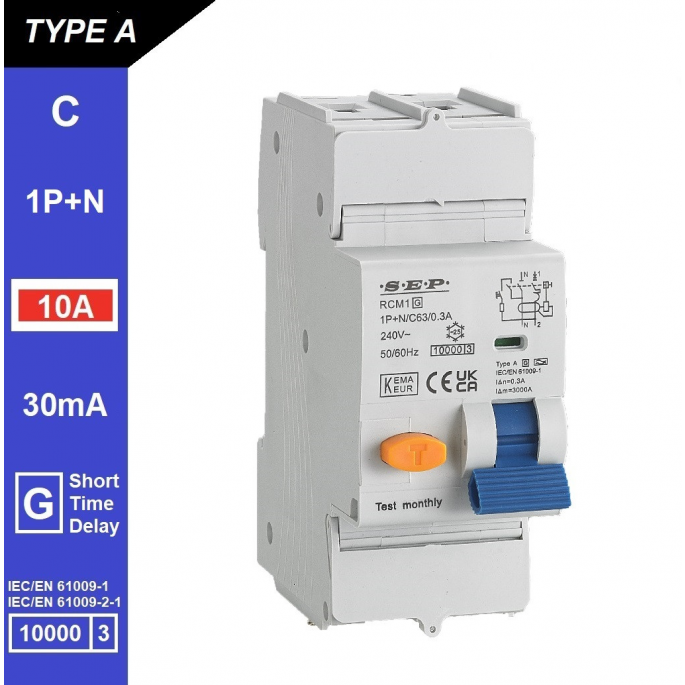

SEP aardlekautomaat type A(G) | 10A, 30mA, C-kar, 1P+N | RCM1-2AG-C10.03
De SEP RCM1-2AG-C10.03 aardlekautomaat biedt betrouwbare persoon- en installatiebeveiliging in één compacte module. Dankzij de Type A[G]-technologie en 30mA foutstroomgevoeligheid is deze automaat ideaal voor licht belaste eindgroepen met elektronische apparatuur.
De SEP RCM1-2AG-C10.03 is een hoogwaardige aardlekautomaat (RCBO) die lekstroom-, overbelasting- en kortsluitbeveiliging combineert in één compacte behuizing. Hierdoor bespaart u ruimte in de groepenkast en wordt de installatie overzichtelijker. De RCM1-serie van SEP Europe voldoet aan de internationale normen IEC/EN 61009-1 en 61009-2-1, en biedt een betrouwbare werking in zowel residentiële als lichte industriële toepassingen.
Type / uitvoering
Deze uitvoering is van het Type A[G], een kortstondig vertraagde variant van Type A. De aardlekbeveiliging reageert op wisselstroom- en pulserende gelijkstroomlekken, maar voorkomt ongewenste uitschakelingen bij tijdelijke inschakelpieken of elektronische storingen. Dit maakt de Type A[G] bijzonder geschikt voor installaties met LED-verlichting, voedingen, dimmers en frequentieregelaars. De C-karakteristiek zorgt voor een gecontroleerde uitschakeling bij hogere inschakelstromen, wat ideaal is voor circuits met elektronische belastingen.
Toepassing
Met een nominale stroom van 10A en een foutstroomgevoeligheid van 30mA biedt deze automaat uitstekende bescherming voor lichte eindgroepen en elektronische circuits. De 30mA-variant is geschikt voor persoonbeveiliging en voldoet aan de eisen van NEN 1010. Typische toepassingen zijn lichtgroepen, besturingskasten en kleinverbruikerscircuits waar gevoeligheid en betrouwbaarheid belangrijk zijn.
Belangrijkste eigenschappen
- Nominale stroom: 10 A
- Karakteristiek: C-curve (vertraagde uitschakeling bij inschakelstromen)
- Nominale foutstroom (IΔn): 30 mA
- Type lekstroomdetectie: Type A[G], kortstondig vertraagd
- Kortsluitvastheid: 10 kA
- Polen: 1P + N
- Montage: DIN-rail (35 mm)
- Aansluitbare geleiderdoorsnede eendraads: 1–35 mm²
- Aansluitbare geleiderdoorsnede fijndraads met adereindhuls: 1–25 mm²
- Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls: 1–25 mm²
- Normen: IEC/EN 61009-1 en IEC/EN 61009-2-1
Let op bij de keuze van dit product
Nominale stroom (10 A): geschikt voor lichte eindgroepen zoals verlichting, besturingen en kleinverbruikers. Voor standaard wandcontactdoosgroepen wordt doorgaans een 16A-uitvoering toegepast.
C-karakteristiek: biedt een lichte vertraging bij inschakelstromen en voorkomt ongewenste uitschakelingen bij elektronische apparatuur. Voor puur resistieve belastingen zoals verwarming of gloeilampen is een B-karakteristiek beter geschikt.
Type A[G] en foutstroom (30 mA): deze uitvoering is ontworpen voor persoonbeveiliging en detecteert zowel wissel- als pulserende gelijkstroomlekken. De G-variant voorkomt ongewenste uitschakeling bij korte inschakelpulsen zonder afbreuk te doen aan de veiligheid.
Kortsluitvastheid (10 kA): ruim voldoende voor de meeste woning-, kantoor- en lichte industriële installaties. Controleer altijd of de kortsluitstroom in de installatie binnen deze grens ligt.
Montage en aansluiting: geschikt voor DIN-railmontage (35 mm). Aansluitbare geleiders: eendraads 1–35 mm², fijndraads met of zonder adereindhuls 1–25 mm². Zorg voor correcte aanhaalmomenten volgens de specificaties.
Samenvatting
De SEP RCM1-2AG-C10.03 aardlekautomaat combineert hoge betrouwbaarheid met compacte afmetingen. Met zijn Type A[G]-technologie, C-karakteristiek en 30mA foutstroomgevoeligheid is dit de ideale keuze voor lichtgroepen, besturingscircuits en installaties met elektronische apparatuur waar veiligheid en bedrijfszekerheid centraal staan.
