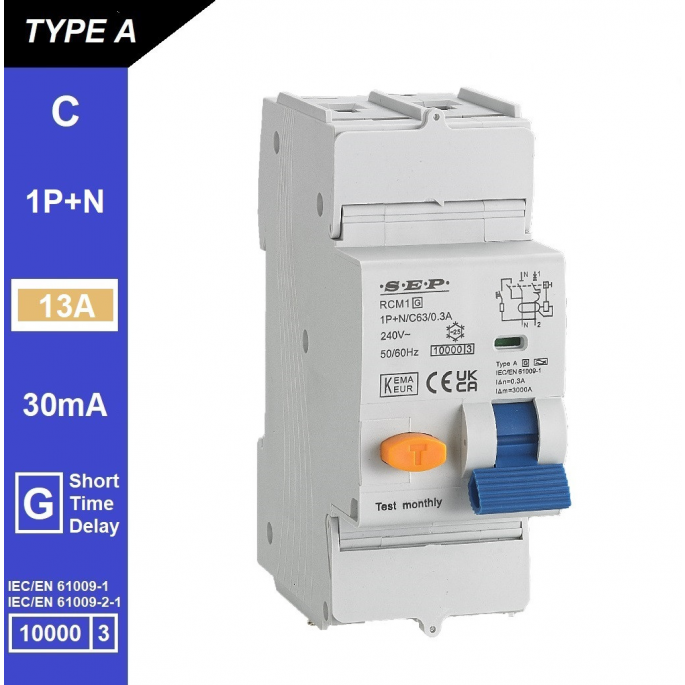

SEP aardlekautomaat type A(G) | 13A, 30mA, C-kar, 1P+N | RCM1-2AG-C13.03
De SEP RCM1-2AG-C13.03 aardlekautomaat combineert lekstroom-, overbelasting- en kortsluitbeveiliging in één compacte module. Dankzij de Type A[G]-technologie en 30mA foutstroomgevoeligheid is deze automaat ideaal voor betrouwbare persoons- en installatiebeveiliging in moderne elektrische installaties.
De SEP RCM1-2AG-C13.03 is een hoogwaardige aardlekautomaat (RCBO) die drie beveiligingsfuncties combineert: lekstroombeveiliging, overbelastingsbeveiliging en kortsluitbeveiliging. Dit compacte ontwerp bespaart ruimte in de groepenkast en zorgt voor een overzichtelijke installatie. De RCM1-serie van SEP Europe voldoet aan de internationale normen IEC/EN 61009-1 en 61009-2-1, en biedt een betrouwbare werking in residentiële en utiliteitsinstallaties.
Type / uitvoering
Deze uitvoering is van het Type A[G] – een kortstondig vertraagde variant van Type A. Dit type detecteert wisselstroom- en pulserende gelijkstroomlekken en voorkomt ongewenste uitschakelingen bij inschakelpieken of elektronische storingen. De C-karakteristiek maakt deze automaat geschikt voor circuits met hogere inschakelstromen, zoals motoren, LED-drivers en voedingen.
Toepassing
Met een nominale stroom van 13A en een foutstroomgevoeligheid van 30mA is deze aardlekautomaat ideaal voor persoonbeveiliging in huishoudelijke en commerciële installaties. De C-karakteristiek zorgt voor een stabiele werking in circuits met elektronische of licht inductieve belastingen. Geschikt voor onder andere lichtgroepen, contactdoosgroepen en besturingskasten.
Belangrijkste eigenschappen
- Nominale stroom: 13 A
- Karakteristiek: C-curve (vertraagde uitschakeling bij inschakelstromen)
- Nominale foutstroom (IΔn): 30 mA
- Type lekstroomdetectie: Type A[G], kortstondig vertraagd
- Kortsluitvastheid: 10 kA
- Polen: 1P + N
- Montage: DIN-rail (35 mm)
- Aansluitbare geleiderdoorsnede eendraads: 1–35 mm²
- Aansluitbare geleiderdoorsnede fijndraads met adereindhuls: 1–25 mm²
- Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls: 1–25 mm²
- Normen: IEC/EN 61009-1 en IEC/EN 61009-2-1
Let op bij de keuze van dit product
Nominale stroom (13 A): geschikt voor lichtgroepen of gemengde eindgroepen met beperkte belasting. Voor zwaardere groepen, zoals keuken of werkplaats, kan een 16A-variant geschikter zijn.
C-karakteristiek: ideaal voor installaties met elektronische belastingen of lichte motorbelastingen. Voor volledig resistieve circuits (zoals verwarming) kan een B-karakteristiek beter passen.
Type A[G] en foutstroom (30 mA): ontworpen voor persoonbeveiliging. De G-variant biedt een kortstondige vertraging die ongewenste uitschakelingen voorkomt bij korte inschakelpulsen of harmonische storingen.
Kortsluitvastheid (10 kA): geschikt voor vrijwel alle woning- en utiliteitsinstallaties. Controleer altijd of de beschikbare kortsluitstroom binnen deze grens valt.
Montage en aansluiting: eenvoudige installatie op DIN-rail (35 mm). Geschikt voor eendraads geleiders 1–35 mm² en fijndraads geleiders 1–25 mm² met of zonder adereindhuls. Volg de aanhaalmomenten volgens specificaties voor een veilige verbinding.
Samenvatting
De SEP RCM1-2AG-C13.03 aardlekautomaat biedt een uitstekende balans tussen veiligheid, betrouwbaarheid en installatiegemak. Dankzij de Type A[G]-technologie, C-karakteristiek en 30mA foutstroomgevoeligheid is dit een ideale keuze voor lichtgroepen en elektronische circuits waar bedrijfszekerheid en persoonsbeveiliging essentieel zijn.
