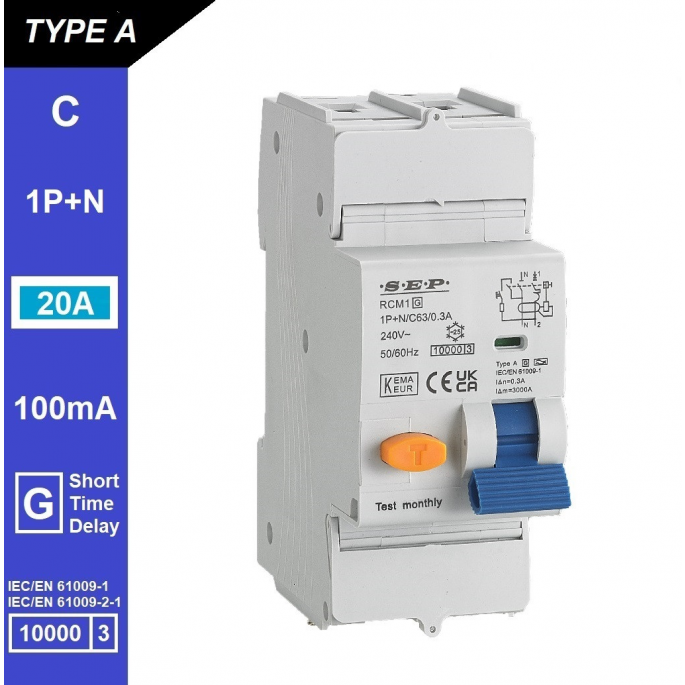

SEP aardlekautomaat type A(G) | 20A, 100mA, C-kar, 1P+N | RCM1-2AG-C20.10
De SEP RCM1-2AG-C20.10 aardlekautomaat biedt betrouwbare lekstroom-, kortsluit- en overbelastingsbeveiliging in één compacte module. Met 20A nominale stroom en 100mA foutstroomgevoeligheid is dit een veilige keuze voor professionele installaties en verdeelkasten.
De SEP RCM1-2AG-C20.10 is een hoogwaardige aardlekautomaat (RCBO) die lekstroom-, overbelastings- en kortsluitbeveiliging combineert in één compacte unit. Deze RCBO maakt deel uit van de betrouwbare SEP RCM1-serie en voldoet aan de normen IEC/EN 61009-1 en IEC/EN 61009-2-1. Dankzij het geïntegreerde ontwerp biedt de automaat maximale veiligheid en efficiëntie, met behoud van installatieruimte in de groepenkast.
Type / uitvoering
Deze uitvoering behoort tot het Type A(G) – een kortstondig vertraagde variant van Type A. Dat betekent dat hij ongevoelig is voor tijdelijke inschakelpieken of storingen van elektronische apparatuur, maar direct reageert bij gevaarlijke lekstromen. Type A detecteert zowel wisselstroom- als pulserende gelijkstroomlekken en is geschikt voor moderne installaties met veel elektronische apparaten. De C-karakteristiek maakt de automaat geschikt voor circuits met hogere inschakelstromen, zoals motoren, compressoren en verlichting met elektronische voorschakelapparaten.
Toepassing
Met een nominale stroom van 20A en een foutstroomgevoeligheid van 100mA is deze aardlekautomaat ideaal voor brand- en installatiebeveiliging in technische ruimtes, verdeelkasten en industriële toepassingen. De 100mA-variant biedt een goede balans tussen veiligheid en bedrijfszekerheid en is met name geschikt voor niet-persoonsgebonden eindgroepen of als hoofdschakelende beveiliging in verdeelcircuits. Voor persoonsbeveiliging wordt een 30mA-uitvoering aanbevolen.
Belangrijkste eigenschappen
- Nominale stroom: 20 A
- Karakteristiek: C-curve (geschikt voor circuits met hogere inschakelstromen)
- Nominale foutstroom (IΔn): 100 mA
- Type lekstroomdetectie: Type A(G), kortstondig vertraagd
- Kortsluitvastheid: 10 kA
- Polen: 1P + N
- Montage: DIN-rail (35 mm)
- Aansluitbare geleiderdoorsnede eendraads: 1–35 mm²
- Aansluitbare geleiderdoorsnede fijndraads met adereindhuls: 1–25 mm²
- Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls: 1–25 mm²
- Normen: IEC/EN 61009-1 en IEC/EN 61009-2-1
Let op bij de keuze van dit product
Nominale stroom (20 A): geschikt voor groepen met hogere vermogens, zoals zwaardere verlichtingscircuits, motoren of technische apparatuur. Voor standaard eindgroepen is de 16A-uitvoering vaak toereikend.
C-karakteristiek: ontworpen voor toepassingen met lichte inductieve belastingen of apparatuur met hoge inschakelstromen. Voor standaard huishoudelijke toepassingen kan een B-karakteristiek geschikter zijn.
Type A(G) en foutstroom (100 mA): deze uitvoering biedt brandpreventie en installatiebeveiliging, maar is niet bedoeld voor directe persoonsbeveiliging. Voor dat doel is de 30mA-variant vereist.
Kortsluitvastheid (10 kA): geschikt voor de meeste woning-, utiliteits- en industriële installaties. Controleer altijd de kortsluitstroom van het net voor installatie.
Montage: eenvoudige plaatsing op 35 mm DIN-rail. Geschikt voor eendraads 1–35 mm² of fijndraads 1–25 mm² geleiders, met of zonder adereindhuls.
Samenvatting
De SEP RCM1-2AG-C20.10 aardlekautomaat biedt betrouwbare brand- en installatiebeveiliging in één compact apparaat. Dankzij de Type A(G)-techniek, C-karakteristiek en 100mA foutstroomgevoeligheid is dit de perfecte keuze voor technische installaties en verdeelkasten waar continuïteit en veiligheid voorop staan.
