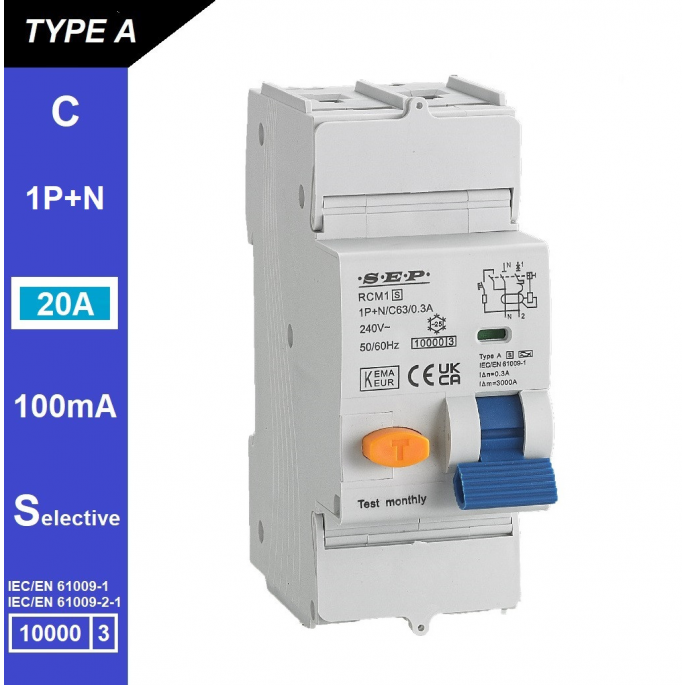

SEP aardlekautomaat type A(S) | 20A, 100mA, C-kar, 1P+N (selectief) | RCM1-2AS-C20.10
De SEP RCM1-2AS-C20.10 aardlekautomaat biedt betrouwbare selectieve bescherming (20 A / 100 mA, C-karakteristiek) in compacte 1 P+N uitvoering.
De SEP RCM1-2AS-C20.10 is een gecombineerde aardlek- en installatieautomaat (RCBO) voor 1-fase systemen, ontworpen om zowel overstroom als foutstroom (aardlek) te detecteren en veilig uit te schakelen. Dankzij de selectieve uitvoering (S) is deze bijzonder geschikt als hoofdbescherming in installaties met cascaderende beveiligingen.
Type / uitvoering
Deze uitvoering is gecodeerd als Type A(S): dit betekent dat de automaat zowel wissellekstromen (AC) als gepulseerde gelijklekstromen (puls-DC) detecteert – essentieel bij modern elektronische apparatuur, omvormers en LED-drivers. De toevoeging “(S)” geeft aan dat het een selectieve uitvoering is, die bewust een korte vertraging heeft om uitzonderlijk selectief gedrag te realiseren tegenover onderliggende aardlekautomaten. De karakteristiek is C-karakteristiek, wat betekent dat de uitschakeling plaatsvindt bij hogere inschakelstromen (bijv. motorische of transformatorbelastingen) vergeleken met B-karakteristiek.
Toepassing
Deze aardlekautomaat is bedoeld voor installatiegebruik als selectieve hoofdbescherming in 1-fase (230 V) installaties, bijvoorbeeld bij bedrijfsverdelers, onderverdelingen, machinegroepen of wooninstallaties waar continuïteit belangrijk is. Met de gevoeligheid van 100 mA is het primair geschikt voor installaties waar brandrisico door isolatiefouten beperkt moet worden en ongewenste uitschakeling minimaliseren essentieel is. Niet bedoeld als persoonsbeveiliging op eindgroepen waarbij 30 mA vereist is.
Belangrijkste eigenschappen
- Nominale stroom (In): 20 A :contentReference[oaicite:1]{index=1}
- Nominale foutstroom (IΔn): 100 mA :contentReference[oaicite:2]{index=2}
- Karakteristiek: C-karakteristiek :contentReference[oaicite:3]{index=3}
- Type lekstroom: Type A(S) (wissel + gepulseerde gelijkstromen) – selectief uitvoering
- Aantal polen: 1 P + N (voor 1-fase installatie) :contentReference[oaicite:4]{index=4}
- Kortsluitvastheid (Icu / Icn): 10 kA :contentReference[oaicite:5]{index=5}
- Nominale spanning: 230 V AC :contentReference[oaicite:6]{index=6}
- Frequentie: 50/60 Hz :contentReference[oaicite:7]{index=7}
- Montagewijze: DIN-rail (35 mm) modulair (2 modulen breed) :contentReference[oaicite:8]{index=8}
- Bedrijfstemperatuur: −25 °C tot +40 °C :contentReference[oaicite:9]{index=9}
- Normen: EN 61009-1 / EN 61009-2-1 :contentReference[oaicite:10]{index=10}
- Aansluitbare geleiderdoorsnede: 1 – 35 mm² (eendraads), 1 – 25 mm² (meerdraads) :contentReference[oaicite:11]{index=11}
- Beschermingsgraad: IP20 :contentReference[oaicite:12]{index=12}
- Extra functie: Selectieve uitschakeling – bedoeld om te koppelen als hoofdbescherming boven andere aardlekautomaten.
Let op bij de keuze van dit product
Bij het selecteren van deze automaat dient u rekening te houden met de volgende aandachtspunten:
- De foutstroomgezondheid van 100 mA maakt dit apparaat geschikt voor installatie-/brandbeveiliging en niet voor eindgroep persoonsbeveiliging — daar is doorgaans 30 mA wenselijk.
- De C-karakteristiek is goed bij inductieve of motorische belastingen met hogere inschakelstromen. Voor standaard verlichting of stopcontactgroepen kan een B-karakteristiek geschikter zijn.
- Let op dat bij gebruik van de selectieve (S) uitvoering als hoofdbescherming, de onderliggende aardlekautomaten correct geselecteerd zijn (bijv. 30 mA-uitvoering) om selectiviteit echt te bereiken.
- Controleer of de leiding- en belastingsgegevens passen bij 20 A nominale stroom. Bij zwaardere belastingen of vermogensgroepen kan een hogere nominale stroom-variant gewenst zijn.
- Voor situaties met gelijkstroomcomponenten of elektromagnetische storingen (zoals PV-installaties) dient u te controleren of de uitvoering “High Immunity” of speciaal voor gelijkstroom is vereist — deze uitvoering betreft standaard Type A, geen Type A[G] versie.
Samenvatting
De SEP RCM1-2AS-C20.10 is een compacte, betrouwbare selectie-aardlekautomaat met 20 A nominale stroom, 100 mA foutstroomgevoeligheid en C-karakteristiek, speciaal gemaakt voor 1-fase installaties met de zekerheid van selectieve uitschakeling. Ideal als hoofdbescherming in combinatie met andere aardlekautomaten.
Voor toepassingen waar persoonsbeveiliging (30 mA) of lagere nominale stroomwaarden gelden, of waar meerdere fasen aanwezig zijn, is een andere variant binnen de RCM1-serie of een 3-fase uitvoering wellicht geschikter.
