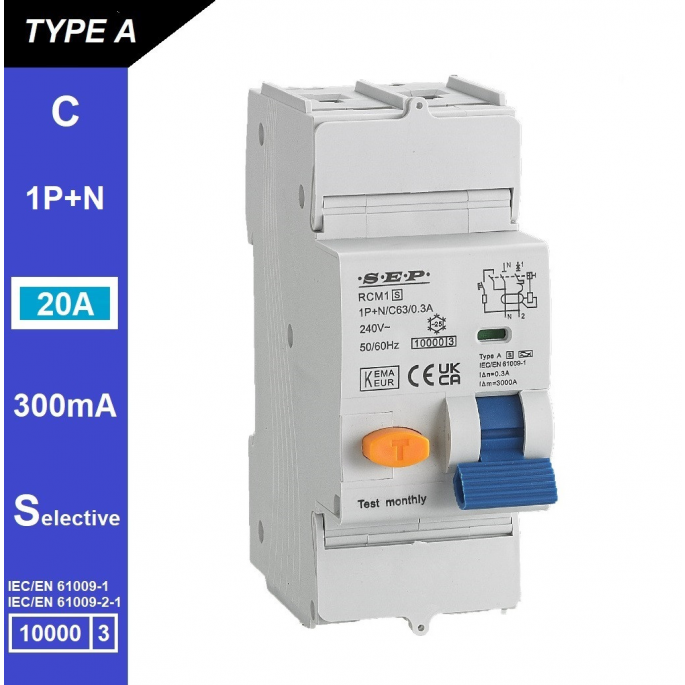

SEP aardlekautomaat type A(S) | 20A, 300mA, C-kar, 1P+N (selectief) | RCM1-2AS-C20.30
De SEP RCM1-2AS-C20.30 aardlekautomaat Type A(S) combineert aardlek- en overstroombeveiliging in één apparaat. Ideaal als selectieve hoofdbeveiliging voor 1-fase installaties met motorische of zwaardere belastingen.
De SEP RCM1-2AS-C20.30 aardlekautomaat biedt een betrouwbare combinatie van aardlekbeveiliging en overstroombeveiliging in één compacte module. Met een nominale stroom van 20A en een foutstroomgevoeligheid van 300mA beschermt dit apparaat installaties effectief tegen kortsluiting, overbelasting en aardfouten. De selectieve (S) uitvoering schakelt vertraagd uit, waardoor onderliggende aardlekautomaten eerst kunnen reageren. Dit maakt hem bijzonder geschikt als hoofdaardlekbeveiliging in installaties met meerdere beveiligingsniveaus.
Type / uitvoering
De RCM1-2AS-C20.30 is een Type A(S) aardlekautomaat. Type A detecteert zowel wisselstroom (AC) als puls-DC lekstromen, wat essentieel is voor moderne installaties met elektronische apparatuur zoals LED-drivers, voedingen, airco’s en omvormers. De toevoeging (S) duidt op een selectieve uitvoering met vertraagde uitschakelkarakteristiek, ontworpen om selectiviteit te behouden in cascades met andere aardlekautomaten. De C-karakteristiek is geschikt voor inductieve belastingen met hogere inschakelstromen, zoals motoren of transformatoren. De uitvoering met 1P+N is bedoeld voor 1-fase 230V-systemen.
Toepassing
De SEP RCM1-2AS-C20.30 is ontworpen voor toepassing als selectieve hoofdbeveiliging of brandbeveiliging in installaties met meerdere beveiligingsniveaus. Met een 300mA-lekgevoeligheid voorkomt deze automaat brand door isolatiefouten, zonder ongewenst uitschakelen bij lage lekstromen. Dankzij de C-karakteristiek is hij ideaal voor circuits met motorische of capacitieve belastingen. Toepasbaar in werkplaatsen, bedrijfspanden, onderverdelers en woninginstallaties waar continuïteit en veiligheid belangrijk zijn.
Belangrijkste eigenschappen
- Merk / type: SEP RCM1-2AS-C20.30
- Nominale stroom (In): 20 A
- Nominale foutstroom (IΔn): 300 mA
- Type lekstroom: Type A(S) – detectie van AC en puls-DC lekstromen, selectieve uitschakeling
- Karakteristiek: C-karakteristiek (uitschakeling bij 5–10 × In)
- Aantal polen: 1P + N
- Nominale spanning: 230 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 45 mm (2 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 61009-2-1
Let op bij de keuze van dit product
De 300mA-uitvoering is bedoeld voor brand- en installatiebeveiliging en biedt geen persoonsbeveiliging. Gebruik voor eindgroepen waar aanraking mogelijk is een 30mA-aardlekautomaat. De C-karakteristiek is geschikt voor inductieve belastingen zoals motoren, ventilatoren en compressoren. Voor standaardverbruikers (zoals verlichting en stopcontacten) is een B-karakteristiek vaak geschikter. Gebruik de selectieve uitvoering uitsluitend als hoofdaardlekbeveiliging boven andere aardlekautomaten in een installatie. Controleer altijd de leidingdoorsnede, omgevingsomstandigheden en belasting voordat u dit product selecteert.
Samenvatting
De SEP RCM1-2AS-C20.30 is een betrouwbare aardlekautomaat Type A(S) met selectieve werking en C-karakteristiek. Hij combineert aardlek- en overstroombeveiliging in één apparaat, met een 300mA-gevoeligheid die vooral gericht is op brandpreventie. Ideaal als hoofdbeveiliging voor 1-fase installaties met motorische of zwaardere belastingen.
