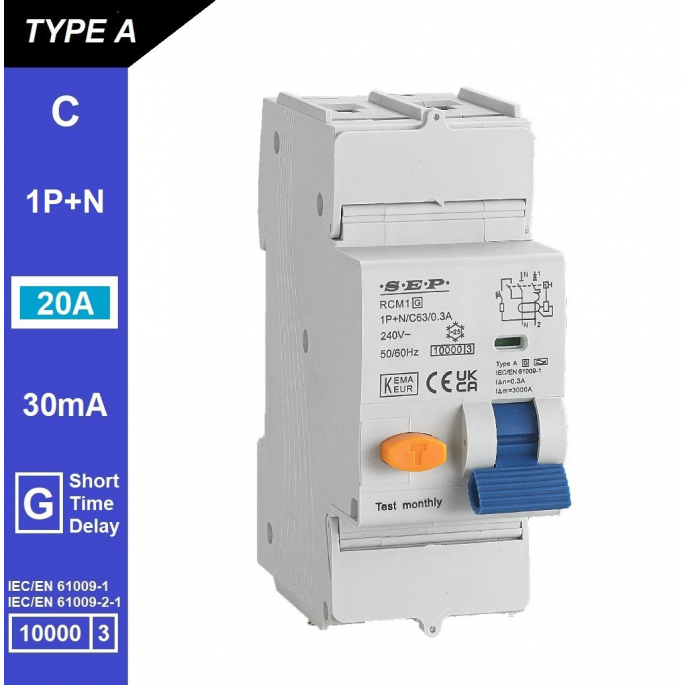

SEP aardlekautomaat type A(G) | 20A, 30mA, C-kar, 1P+N | RCM1-2AG-C20.03
De SEP RCM1-2AG-C20.03 aardlekautomaat combineert lekstroom-, kortsluit- en overbelastingsbeveiliging in één compacte module. Met 20A nominale stroom en 30mA foutstroomgevoeligheid biedt deze Type A(G)-automaat optimale persoon- en installatiebeveiliging voor diverse toepassingen.
De SEP RCM1-2AG-C20.03 is een hoogwaardige aardlekautomaat (RCBO) die lekstroom-, overbelastings- en kortsluitbeveiliging combineert in één compact apparaat. Deze automaat is onderdeel van de betrouwbare RCM1-serie van SEP Europe en voldoet aan de normen IEC/EN 61009-1 en 61009-2-1. Dankzij de combinatie van functies bespaar je ruimte in de verdeelinrichting en verhoog je de veiligheid van je elektrische installatie.
Type / uitvoering
Deze uitvoering is een Type A(G) aardlekautomaat — een kortstondig vertraagde variant van Type A. Dit voorkomt ongewenste uitschakelingen door tijdelijke lekstromen of storingen van elektronische apparatuur. Type A detecteert zowel wisselstroom- als pulserende gelijkstroomlekken en is daarom geschikt voor moderne installaties met elektronica. De C-karakteristiek maakt deze automaat bijzonder geschikt voor circuits met hogere inschakelstromen, zoals motoren, LED-verlichting en transformatoren.
Toepassing
Met een nominale stroom van 20A en een foutstroomgevoeligheid van 30mA is deze aardlekautomaat ideaal voor persoon- en installatiebeveiliging in onder meer lichtgroepen, wandcontactdozen en kleinere technische installaties. De Type A(G)-variant is zeer geschikt voor circuits met elektronische componenten of apparaten met inschakelpieken. Dankzij de hoge betrouwbaarheid is de automaat toepasbaar in zowel residentiële als commerciële omgevingen.
Belangrijkste eigenschappen
- Nominale stroom: 20 A
- Karakteristiek: C-curve (voor circuits met hogere inschakelstromen)
- Nominale foutstroom (IΔn): 30 mA
- Type lekstroomdetectie: Type A(G), kortstondig vertraagd
- Kortsluitvastheid: 10 kA
- Polen: 1P + N
- Montage: DIN-rail (35 mm)
- Aansluitbare geleiderdoorsnede eendraads: 1–35 mm²
- Aansluitbare geleiderdoorsnede fijndraads met adereindhuls: 1–25 mm²
- Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls: 1–25 mm²
- Normen: IEC/EN 61009-1 en IEC/EN 61009-2-1
Let op bij de keuze van dit product
Nominale stroom (20 A): geschikt voor groepen met hogere belastingen, zoals keukenapparatuur, airco’s of verlichtingsgroepen. Voor standaard eindgroepen van 16A is de RCM1-2AG-C16.03 een goed alternatief.
C-karakteristiek: aanbevolen voor licht inductieve belastingen of apparatuur met hoge inschakelstromen. Voor standaard huishoudelijke circuits kan ook een B-karakteristiek volstaan.
Type A(G) en foutstroom (30 mA): biedt persoonbeveiliging en voorkomt elektrische schokken. De kortstondige vertraging van het G-type voorkomt ongewenste uitschakelingen bij kortdurende storingen.
Kortsluitvastheid (10 kA): geschikt voor de meeste woning- en utiliteitsinstallaties. Controleer of de verwachte kortsluitstroom binnen dit bereik ligt.
Montage: eenvoudige bevestiging op een 35 mm DIN-rail. Geschikt voor eendraads 1–35 mm² of fijndraads 1–25 mm² geleiders, met of zonder adereindhuls.
Samenvatting
De SEP RCM1-2AG-C20.03 aardlekautomaat biedt betrouwbare bescherming tegen lekstromen, overbelasting en kortsluiting. Dankzij de Type A(G)-detectie, C-karakteristiek en 30mA foutstroomgevoeligheid is dit de ideale keuze voor professionele elektrische installaties waar veiligheid en continuïteit essentieel zijn.
