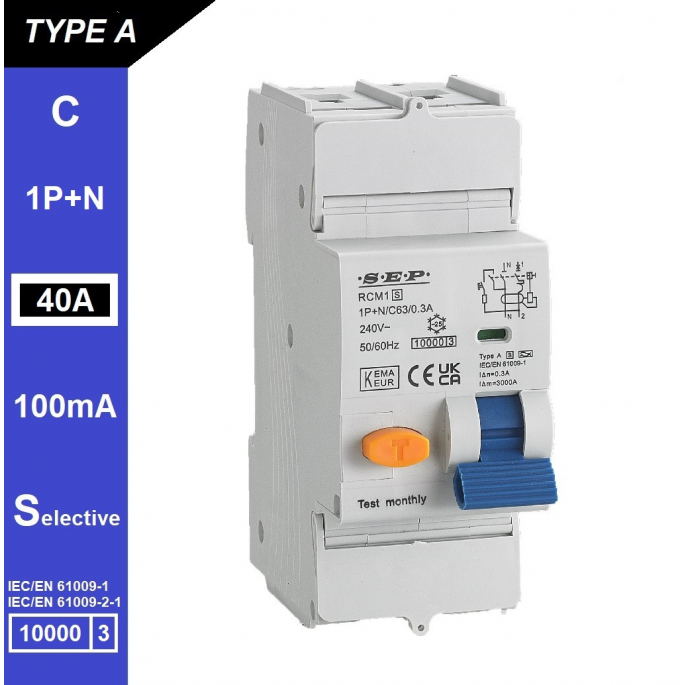

SEP aardlekautomaat type A(S) | 40A, 100mA, C-kar, 1P+N (selectief) | RCM1-2AS-C40.10
De SEP RCM1-2AS-C40.10 aardlekautomaat Type A(S) combineert betrouwbare aardlek- en overstroombeveiliging in één apparaat. Uitermate geschikt als selectieve hoofdbeveiliging in 1-fase installaties met zwaardere of motorische belastingen.
De SEP RCM1-2AS-C40.10 aardlekautomaat biedt een betrouwbare en veilige combinatie van aardlekbeveiliging en overstroombeveiliging in één compacte module. Met een nominale stroom van 40A en een foutstroomgevoeligheid van 100mA beschermt deze automaat installaties effectief tegen overbelasting, kortsluiting en aardfouten. De selectieve (S) uitvoering zorgt voor vertraagde uitschakeling, waardoor onderliggende aardlekautomaten eerst reageren en onnodige spanningsuitval wordt voorkomen. Dit maakt de automaat uitermate geschikt als hoofdaardlekbeveiliging in meertrapsinstallaties.
Type / uitvoering
De RCM1-2AS-C40.10 is een Type A(S) aardlekautomaat. Type A detecteert zowel wisselstroom (AC) als puls-DC lekstromen, wat essentieel is bij moderne elektrische installaties met elektronische voedingen, omvormers en HVAC-systemen. De aanduiding (S) staat voor selectieve uitvoering, wat betekent dat de automaat een vertraagde uitschakelkarakteristiek heeft om selectiviteit te waarborgen met downstream-beveiligingen. De C-karakteristiek maakt deze automaat geschikt voor inductieve belastingen met hogere inschakelstromen, zoals motoren of compressoren. De uitvoering 1P+N is ontworpen voor 1-fase 230V-installaties.
Toepassing
De SEP RCM1-2AS-C40.10 is ontworpen als selectieve hoofdbeveiliging voor elektrische installaties waarin meerdere aardlekautomaten aanwezig zijn. Dankzij de 100mA-lekgevoeligheid biedt hij brandbeveiliging en voorkomt hij ongewenste uitschakeling bij minimale lekstromen. De C-karakteristiek zorgt voor betrouwbare werking bij motorische of capacitieve belastingen. Toepassingen zijn onder meer bedrijfspanden, werkplaatsen, onderverdelers en woninginstallaties waar continuïteit en selectiviteit belangrijk zijn.
Belangrijkste eigenschappen
- Merk / type: SEP RCM1-2AS-C40.10
- Nominale stroom (In): 40 A
- Nominale foutstroom (IΔn): 100 mA
- Type lekstroom: Type A(S) – detectie van AC en puls-DC lekstromen, selectieve uitschakeling
- Karakteristiek: C-karakteristiek (uitschakeling bij 5–10 × In)
- Aantal polen: 1P + N
- Nominale spanning: 230 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 45 mm (2 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 61009-2-1
Let op bij de keuze van dit product
De 100mA-uitvoering is bedoeld voor brand- en installatiebeveiliging en biedt geen directe persoonsbeveiliging. Voor eindgroepen met gebruikerscontacten (zoals stopcontacten of verlichtingsgroepen) wordt een 30mA-aardlekautomaat aanbevolen. De C-karakteristiek is geschikt voor motorische of inductieve belastingen zoals pompen, airco’s of machines met hogere inschakelstromen. Voor standaardcircuits met lichte belastingen kan een B-karakteristiek beter passend zijn. Gebruik de selectieve (S) uitvoering uitsluitend als hoofdaardlekbeveiliging boven andere beveiligingen in de installatie. Controleer steeds de leidingdoorsnede, omgevingstemperatuur en belastingstype om de juiste werking te garanderen.
Samenvatting
De SEP RCM1-2AS-C40.10 is een robuuste aardlekautomaat Type A(S) met C-karakteristiek en selectieve uitschakeling. Hij biedt betrouwbare aardlek- en overstroombeveiliging met een 100mA-gevoeligheid voor brandpreventie en installatiebescherming. Ideaal als hoofdaardlekbeveiliging in 1-fase installaties met motorische of zwaardere belastingen.
