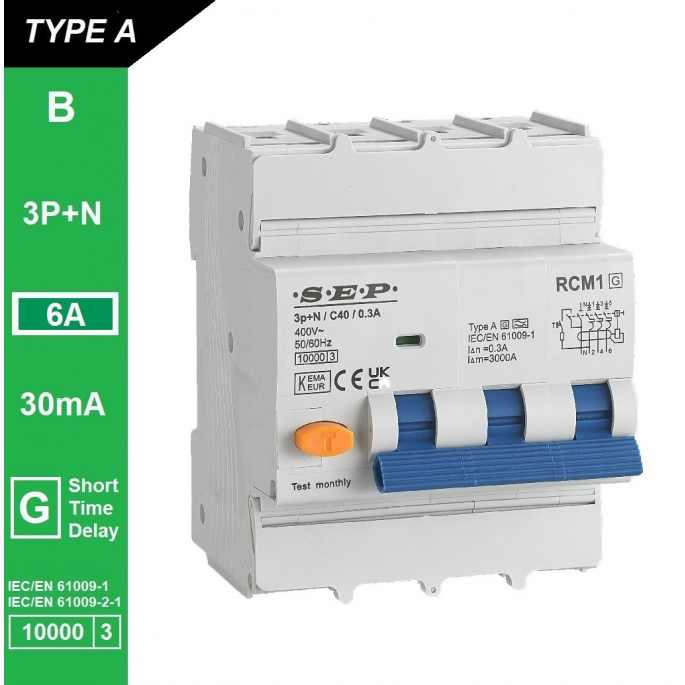

SEP aardlekautomaat type A(G) | 6A, 30mA, B-kar, 3P+N | RCM1-4AG-B06.03
De SEP RCM1-4AG-B06.03 aardlekautomaat combineert lekstroom-, kortsluit- en overbelastingsbeveiliging in één compacte oplossing. Met 6A en 30mA persoonsbeveiliging biedt deze Type A(G)-automaat maximale veiligheid voor lichtcircuits en kleine krachtgroepen.
De SEP RCM1-4AG-B06.03 is een betrouwbare vierpolige aardlekautomaat (RCBO) die drie beveiligingsfuncties combineert: lekstroombeveiliging, kortsluitbeveiliging en overbelastingsbeveiliging. Deze combinatie maakt de automaat uitermate geschikt voor toepassingen waar ruimtebesparing en veiligheid van groot belang zijn. De RCM1-serie van SEP voldoet aan de internationale normen IEC/EN 61009-1 en IEC/EN 61009-2-1, en biedt stabiele en veilige prestaties in veeleisende installaties.
Type / uitvoering
Deze uitvoering is van het Type A(G), wat betekent dat de aardlekbeveiliging reageert op zowel wisselstroom- als pulserende gelijkstroomlekken. De aanduiding (G) geeft aan dat de automaat een kortstondig vertraagde uitschakeling heeft om ongewenste uitschakelingen door tijdelijke inschakelstromen te voorkomen. Dankzij de B-karakteristiek is deze automaat bij uitstek geschikt voor standaard eindgroepen met lichte of resistieve belastingen, zoals verlichting, stopcontacten en kantoorapparatuur.
Toepassing
De SEP RCM1-4AG-B06.03 wordt gebruikt voor persoon- en installatiebeveiliging in driefasige installaties, bijvoorbeeld in werkplaatsen, kleine krachtgroepen, en technische ruimtes. Met een 30mA foutstroomgevoeligheid voldoet de automaat aan de eisen voor aanraakbeveiliging en brandpreventie volgens NEN-normen. De 6A nominale stroom maakt dit model ideaal voor lichtcircuits en lage vermogensbelastingen.
Belangrijkste eigenschappen
- Nominale stroom: 6 A
- Karakteristiek: B-curve (voor standaard huishoudelijke en lichte belastingen)
- Nominale foutstroom (IΔn): 30 mA
- Type lekstroomdetectie: Type A(G) – kortstondig vertraagd
- Kortsluitvastheid: 10 kA
- Polen: 3P + N
- Montage: DIN-rail (35 mm)
- Aansluitbare geleiderdoorsnede eendraads: 1–35 mm²
- Aansluitbare geleiderdoorsnede fijndraads met adereindhuls: 1–25 mm²
- Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls: 1–25 mm²
- Normen: IEC/EN 61009-1 en IEC/EN 61009-2-1
Let op bij de keuze van dit product
Nominale stroom (6A): geschikt voor lichtcircuits en toepassingen met een lage belasting. Voor zwaardere installaties zijn varianten met 16A of 20A doorgaans beter geschikt.
B-karakteristiek: ontworpen voor resistieve of lichte inductieve belastingen, zoals verlichting en elektrische verwarming. Voor installaties met hoge inschakelstromen (zoals motoren) wordt een C-karakteristiek aanbevolen.
Type A(G): biedt bescherming tegen wisselstroom- en pulserende gelijkstroomlekken, met een kortstondig vertraagde uitschakeling om ongewenste uitschakelingen te voorkomen.
Foutstroomgevoeligheid (30mA): voldoet aan de norm voor persoonlijke veiligheid en voorkomt elektrische schokken en brandrisico’s.
Montage: eenvoudig te installeren op een 35 mm DIN-rail en geschikt voor geleiders tot 35 mm² eendraads en 25 mm² fijndraads, met of zonder adereindhuls.
Samenvatting
De SEP RCM1-4AG-B06.03 aardlekautomaat biedt betrouwbare persoons- en installatiebeveiliging voor driefasige licht- en krachtcircuits. Met zijn Type A(G)-lekstroomdetectie, 30mA gevoeligheid en B-karakteristiek is dit een veilige en professionele keuze voor lichte elektrische installaties waar continuïteit en veiligheid centraal staan.
