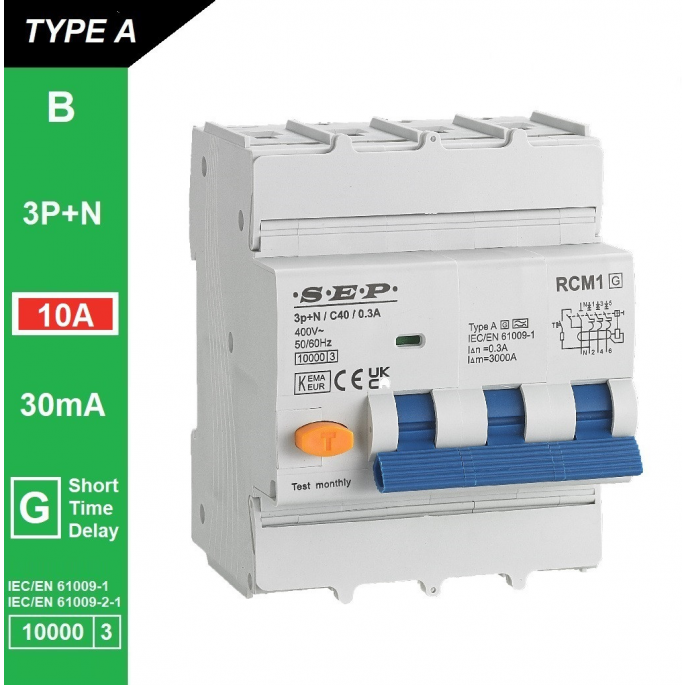

SEP aardlekautomaat type A(G) | 10A, 30mA, B-kar, 3P+N | RCM1-4AG-B10.03
De SEP RCM1-4AG-B10.03 aardlekautomaat combineert lekstroom-, kortsluit- en overbelastingsbeveiliging in één compacte automaat. Met 10A en 30mA persoonsbeveiliging is deze Type A(G)-uitvoering ideaal voor lichte driefasige installaties waar maximale veiligheid vereist is.
De SEP RCM1-4AG-B10.03 is een hoogwaardige vierpolige aardlekautomaat (RCBO) die bescherming biedt tegen lekstroom, kortsluiting en overbelasting in één compacte module. Deze combinatie garandeert een veilige werking van elektrische installaties en bespaart ruimte in de groepenkast. De RCM1-serie van SEP voldoet aan de internationale normen IEC/EN 61009-1 en IEC/EN 61009-2-1, en biedt een betrouwbare oplossing voor zowel particuliere als professionele toepassingen.
Type / uitvoering
Deze automaat is uitgevoerd als Type A(G), wat betekent dat de aardlekbeveiliging reageert op zowel wisselstroomlekken als pulserende gelijkstroomlekken. De aanduiding (G) geeft aan dat de automaat een kortstondig vertraagde uitschakeling heeft, waardoor ongewenste uitschakelingen door tijdelijke inschakelpieken worden voorkomen. Met de B-karakteristiek is deze uitvoering uitermate geschikt voor resistieve en lichte inductieve belastingen, zoals verlichting, verwarming en stopcontactgroepen.
Toepassing
De SEP RCM1-4AG-B10.03 is ontworpen voor persoon- en installatiebeveiliging in driefasige installaties. Dankzij de 30mA foutstroomgevoeligheid biedt deze automaat optimale bescherming tegen elektrische schokken en brandgevaar. De 10A nominale stroom maakt dit model ideaal voor lichte eindgroepen in woningen, kantoren of technische installaties waar veiligheid en betrouwbaarheid cruciaal zijn.
Belangrijkste eigenschappen
- Nominale stroom: 10 A
- Karakteristiek: B-curve (voor standaard lichte belastingen)
- Nominale foutstroom (IΔn): 30 mA
- Type lekstroomdetectie: Type A(G) – kortstondig vertraagde uitschakeling
- Kortsluitvastheid: 10 kA
- Polen: 3P + N
- Montage: DIN-rail (35 mm)
- Aansluitbare geleiderdoorsnede eendraads: 1–35 mm²
- Aansluitbare geleiderdoorsnede fijndraads met adereindhuls: 1–25 mm²
- Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls: 1–25 mm²
- Normen: IEC/EN 61009-1 en IEC/EN 61009-2-1
Let op bij de keuze van dit product
Nominale stroom (10A): geschikt voor lichte belastingen zoals verlichting, stopcontacten en besturingscircuits. Voor zwaardere installaties zijn uitvoeringen met 16A of 20A aan te raden.
B-karakteristiek: ideaal voor resistieve en lichte inductieve toepassingen. Voor installaties met motoren, transformatoren of zwaardere inschakelstromen is een C-karakteristiek geschikter.
Type A(G): detecteert zowel wisselstroom- als pulserende gelijkstroomlekken, en voorkomt ongewenste uitschakelingen dankzij de vertraagde uitschakeling.
Foutstroomgevoeligheid (30mA): voldoet aan de normen voor persoonlijke veiligheid en voorkomt elektrische schokken en brandrisico’s.
Montage: eenvoudige installatie op 35 mm DIN-rail. De aansluitklemmen zijn geschikt voor draden tot 35 mm² eendraads en 25 mm² fijndraads, met of zonder adereindhuls.
Samenvatting
De SEP RCM1-4AG-B10.03 aardlekautomaat biedt betrouwbare persoon- en installatiebeveiliging in driefasige systemen. Dankzij de Type A(G)-uitvoering, 30mA gevoeligheid en B-karakteristiek is dit een veilige, compacte en efficiënte oplossing voor lichte elektrische installaties in woningen, kantoren en technische ruimtes.
