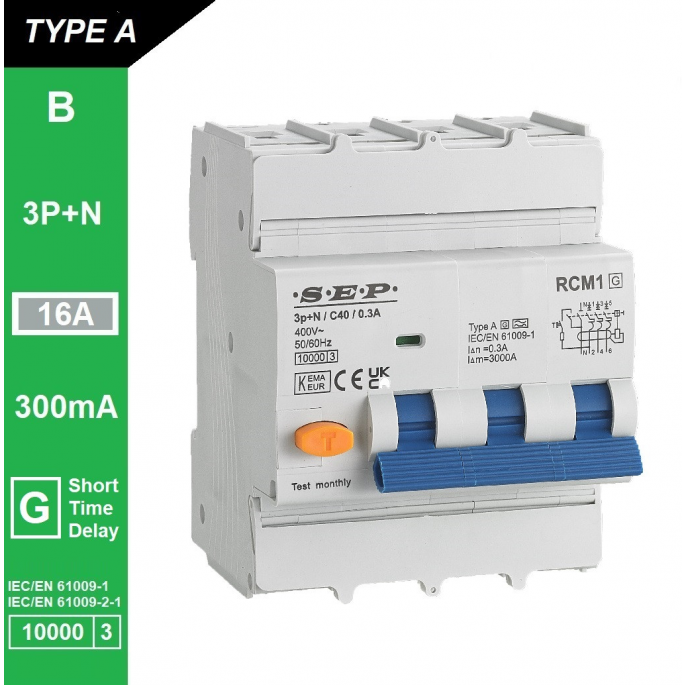

SEP aardlekautomaat type A(G) | 16A, 300mA, B-kar, 3P+N | RCM1-4AG-B16.30
De SEP RCM1-4AG-B16.30 aardlekautomaat combineert lekstroom-, kortsluit- en overbelastingsbeveiliging in één apparaat. Met 16A nominale stroom en 300mA foutstroomgevoeligheid biedt deze Type A(G)-automaat betrouwbare brand- en installatiebescherming voor driefasige toepassingen.
De SEP RCM1-4AG-B16.30 is een geavanceerde vierpolige aardlekautomaat (RCBO) die de functies van een aardlekschakelaar en installatieautomaat combineert. Dit apparaat biedt bescherming tegen lekstromen, kortsluiting en overbelasting in één compacte en betrouwbare oplossing. De automaat voldoet aan de normen IEC/EN 61009-1 en IEC/EN 61009-2-1, en is ontworpen voor veilige, professionele installaties in zowel woning- als utiliteitsbouw.
Type / uitvoering
Deze uitvoering is van het Type A(G), wat betekent dat de aardlekbeveiliging reageert op zowel wisselstroomlekken als pulserende gelijkstroomlekken. De aanduiding (G) staat voor een vertraagde uitschakeling, waardoor de automaat bestand is tegen kortdurende piekstroomverschijnselen. Dankzij de B-karakteristiek is dit model bijzonder geschikt voor resistieve en lichte inductieve belastingen zoals verlichting, verwarming en standaard eindgroepen.
Toepassing
De SEP RCM1-4AG-B16.30 is bedoeld voor installatie- en brandbeveiliging in driefasige installaties. Met een foutstroomgevoeligheid van 300mA biedt deze automaat effectieve bescherming tegen brandgevaar door lekstromen, terwijl hij minder gevoelig is voor kleine storingen. De nominale stroom van 16A maakt dit model geschikt voor lichte tot middelzware eindgroepen in bijvoorbeeld technische ruimtes, werkplaatsen en installaties met hogere lekstromen.
Belangrijkste eigenschappen
- Nominale stroom: 16 A
- Karakteristiek: B-curve (voor lichte en resistieve belastingen)
- Nominale foutstroom (IΔn): 300 mA
- Type lekstroomdetectie: Type A(G) – vertraagde uitschakeling
- Kortsluitvastheid: 10 kA
- Polen: 3P + N
- Montage: DIN-rail (35 mm)
- Aansluitbare geleiderdoorsnede eendraads: 1–35 mm²
- Aansluitbare geleiderdoorsnede fijndraads met adereindhuls: 1–25 mm²
- Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls: 1–25 mm²
- Normen: IEC/EN 61009-1 en IEC/EN 61009-2-1
Let op bij de keuze van dit product
Nominale stroom (16A): geschikt voor standaard eindgroepen zoals verlichting, wandcontactdozen en kleine apparatuur. Voor zwaardere belastingen is een uitvoering met 20A of 25A aan te raden.
B-karakteristiek: ideaal voor resistieve belastingen met lage inschakelstromen. Voor motoren, compressoren of inductieve circuits is een C-karakteristiek beter geschikt.
Type A(G): detecteert zowel wisselstroomlekken als pulserende gelijkstroomlekken en voorkomt ongewenste uitschakelingen dankzij de vertraagde uitschakelfunctie.
Foutstroomgevoeligheid (300mA): biedt brandbeveiliging en bescherming van installaties, maar is niet geschikt voor persoonbeveiliging. Gebruik voor persoonsbeveiliging een uitvoering met 30mA.
Montage: eenvoudige installatie op een 35 mm DIN-rail, met ruime aansluitklemmen geschikt voor geleiders tot 35 mm² eendraads of 25 mm² fijndraads.
Samenvatting
De SEP RCM1-4AG-B16.30 aardlekautomaat biedt betrouwbare brand- en installatiebeveiliging in één compacte oplossing. Dankzij de Type A(G)-detectie, 300mA foutstroomgevoeligheid en B-karakteristiek is dit model ideaal voor driefasige installaties in technische omgevingen waar continuïteit en veiligheid belangrijk zijn.
