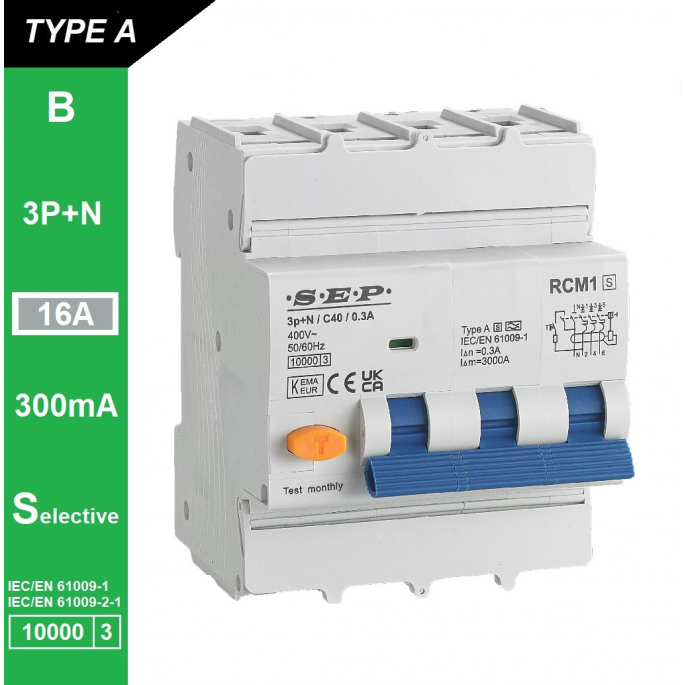

SEP aardlekautomaat type A(S) | 16A, 300mA, B-kar, 3P+N (selectief) | RCM1-4AS-B16.30
De SEP RCM1-4AS-B16.30 aardlekautomaat Type A(S) combineert aardlek- en overstroombeveiliging in één compacte module. Met 16A, 300mA lekgevoeligheid en selectieve werking is dit de ideale keuze voor betrouwbare driefasige installatiebeveiliging.
De SEP RCM1-4AS-B16.30 aardlekautomaat biedt betrouwbare aardlekbeveiliging en overstroombeveiliging in één apparaat. Met een nominale stroom van 16A en een foutstroomgevoeligheid van 300mA beschermt deze automaat installaties tegen kortsluiting, overbelasting en aardfouten. De selectieve (S) uitvoering zorgt voor een vertraagde uitschakeling, wat ongewenste afschakelingen in installaties met meerdere beveiligingsniveaus voorkomt.
Type / uitvoering
Deze uitvoering is een Type A(S) aardlekautomaat. Type A detecteert zowel wisselstroom (AC) als puls-DC lekstromen, waardoor hij geschikt is voor moderne installaties met elektronische apparatuur en besturingen. De aanduiding (S) duidt op een selectieve uitvoering, wat betekent dat de uitschakeling met een korte vertraging plaatsvindt om selectiviteit te behouden in meertrapsbeveiligingen. De B-karakteristiek maakt deze automaat geschikt voor standaardcircuits met lichte inschakelstromen, zoals verlichting, stopcontactgroepen of kleinere huishoudelijke en industriële belastingen. De uitvoering 3P+N is speciaal ontworpen voor driefasige 400V-installaties met nulgeleider.
Toepassing
De SEP RCM1-4AS-B16.30 wordt toegepast als hoofdaardlekautomaat of groepsbeveiliging in driefasige installaties waar hoge betrouwbaarheid en selectiviteit gewenst zijn. Met een 300mA-lekgevoeligheid biedt het apparaat uitstekende brandbeveiliging zonder ongewenste uitschakelingen bij kleine lekstromen. Ideaal voor toepassing in werkplaatsen, verdeelkasten, bedrijfsinstallaties en zwaardere woninginstallaties.
Belangrijkste eigenschappen
- Merk / type: SEP RCM1-4AS-B16.30
- Nominale stroom (In): 16 A
- Nominale foutstroom (IΔn): 300 mA
- Type lekstroom: Type A(S) – detectie van AC en puls-DC lekstromen, selectieve uitschakeling
- Karakteristiek: B-karakteristiek (uitschakeling bij 3–5 × In)
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 61009-2-1
Let op bij de keuze van dit product
De 300mA-uitvoering is bedoeld voor brand- en installatiebeveiliging en biedt geen persoonsbeveiliging. Voor eindgroepen of circuits waar direct contact mogelijk is, moet een 30mA-aardlekautomaat worden toegepast. De B-karakteristiek is geschikt voor standaardverbruikers; voor motorbelastingen of hoge inschakelstromen is een C-karakteristiek beter geschikt. De selectieve (S) uitvoering is specifiek ontworpen als hoofdaardlekautomaat in installaties met meerdere aardlekbeveiligingen. Controleer voor installatie altijd de belasting, bekabeling en selectiviteit om een veilige werking te garanderen.
Samenvatting
De SEP RCM1-4AS-B16.30 is een betrouwbare aardlekautomaat Type A(S) met B-karakteristiek en selectieve werking. Hij biedt 300mA-brandbeveiliging en overstroombeveiliging tot 16A in één compacte module. Ideaal voor driefasige hoofd- of onderverdelers waar selectieve en storingsvrije beveiliging vereist is.
