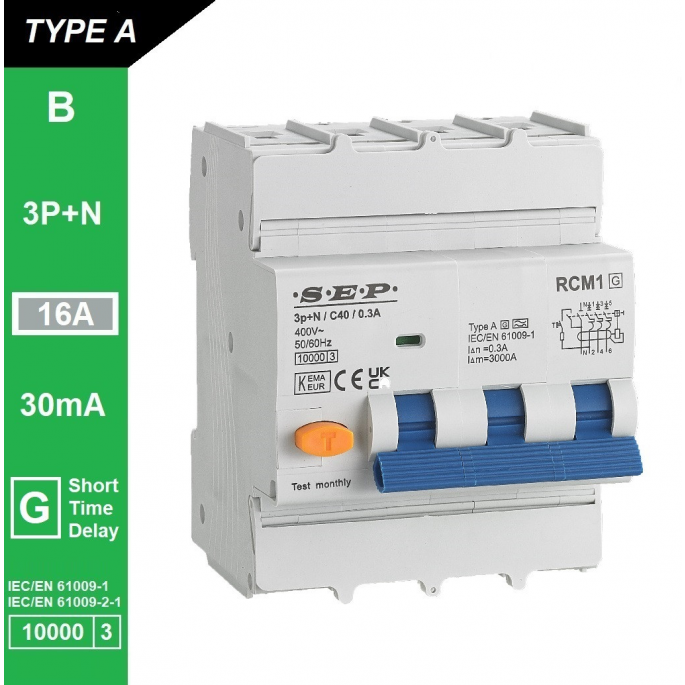

SEP aardlekautomaat type A(G) | 16A, 30mA, B-kar, 3P+N | RCM1-4AG-B16.03
De SEP RCM1-4AG-B16.03 aardlekautomaat biedt betrouwbare persoon- en installatiebeveiliging in één apparaat. Met 16A nominale stroom en 30mA lekstroomgevoeligheid is deze Type A(G)-automaat ideaal voor driefasige installaties in woning- en utiliteitsbouw.
De SEP RCM1-4AG-B16.03 is een hoogwaardige vierpolige aardlekautomaat (RCBO) die drie beveiligingsfuncties combineert: lekstroombeveiliging, kortsluitbeveiliging en overbelastingsbeveiliging. Deze compacte beveiligingseenheid verhoogt de elektrische veiligheid van installaties en bespaart ruimte in de groepenkast. De automaat voldoet aan de internationale normen IEC/EN 61009-1 en IEC/EN 61009-2-1 en is geschikt voor professioneel gebruik.
Type / uitvoering
De Type A(G) uitvoering biedt bescherming tegen zowel wisselstroomlekken als pulserende gelijkstroomlekken. De toevoeging (G) geeft aan dat de aardlekbeveiliging beschikt over een kortstondig vertraagde uitschakeling, waardoor ongewenste uitschakelingen bij tijdelijke inschakelstromen worden voorkomen. De B-karakteristiek maakt dit model geschikt voor resistieve en lichte inductieve belastingen zoals verlichting, verwarming en huishoudelijke apparatuur.
Toepassing
De SEP RCM1-4AG-B16.03 is ontwikkeld voor persoonlijke veiligheid en installatiebescherming in driefasige installaties. Dankzij de 30mA foutstroomgevoeligheid biedt dit model optimale bescherming tegen elektrische schokken en voorkomt het brandgevaar door lekstromen. Met een nominale stroom van 16A is deze aardlekautomaat geschikt voor standaard eindgroepen in woningen, kantoren en licht industriële toepassingen.
Belangrijkste eigenschappen
- Nominale stroom: 16 A
- Karakteristiek: B-curve (voor standaard lichte belastingen)
- Nominale foutstroom (IΔn): 30 mA
- Type lekstroomdetectie: Type A(G) – vertraagde uitschakeling
- Kortsluitvastheid: 10 kA
- Polen: 3P + N
- Montage: DIN-rail (35 mm)
- Aansluitbare geleiderdoorsnede eendraads: 1–35 mm²
- Aansluitbare geleiderdoorsnede fijndraads met adereindhuls: 1–25 mm²
- Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls: 1–25 mm²
- Normen: IEC/EN 61009-1 en IEC/EN 61009-2-1
Let op bij de keuze van dit product
Nominale stroom (16A): ideaal voor standaard eindgroepen zoals wandcontactdozen, verlichting en kleine elektrische verbruikers. Voor zwaardere belastingstoepassingen is een uitvoering met 20A of 25A beter geschikt.
B-karakteristiek: aanbevolen voor resistieve belastingen (zoals verwarmingselementen of verlichting) en installaties met lage inschakelstromen. Voor motoren of zwaardere inductieve belastingen is een C-karakteristiek aan te raden.
Type A(G): detecteert zowel wisselstroomlekken als pulserende gelijkstroomlekken en beschikt over een vertraagde uitschakeling om valse uitschakelingen te voorkomen.
Foutstroomgevoeligheid (30mA): biedt persoonbeveiliging tegen elektrische schokken en voldoet aan de huidige veiligheidsnormen voor eindgroepen in woningen en bedrijfsruimten.
Montage: geschikt voor plaatsing op een 35 mm DIN-rail. De aansluitklemmen zijn ruim bemeten voor veilige aansluiting van 1–35 mm² eendraads of 1–25 mm² fijndraads geleiders.
Samenvatting
De SEP RCM1-4AG-B16.03 aardlekautomaat is een veilige, betrouwbare en compacte oplossing voor persoon- en installatiebeveiliging. Dankzij de Type A(G)-detectie, 30mA gevoeligheid en B-karakteristiek is dit model ideaal voor driefasige eindgroepen in woningen, kantoren en lichte industriële toepassingen.
