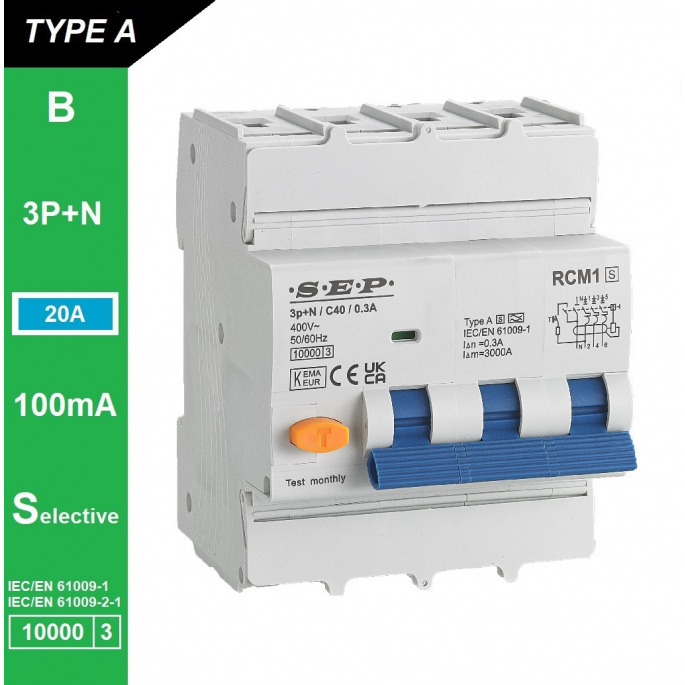

SEP aardlekautomaat type A(S) | 20A, 100mA, B-kar, 3P+N (selectief) | RCM1-4AS-B20.10
De SEP RCM1-4AS-B20.10 aardlekautomaat Type A(S) biedt betrouwbare aardlek- en overstroombeveiliging tot 20A met een 100mA-lekgevoeligheid. Ideaal als selectieve hoofdbeveiliging voor driefasige installaties.
De SEP RCM1-4AS-B20.10 aardlekautomaat combineert aardlekbeveiliging en overstroombeveiliging in één compact en betrouwbaar apparaat. Met een nominale stroom van 20A en een foutstroomgevoeligheid van 100mA beschermt deze automaat elektrische installaties tegen kortsluiting, overbelasting en aardfouten. Dankzij de selectieve (S) uitvoering wordt de uitschakeling vertraagd uitgevoerd, zodat onderliggende beveiligingen bij storingen in subgroepen actief blijven. Dit verhoogt de bedrijfszekerheid in meertrapsinstallaties.
Type / uitvoering
Deze uitvoering is een Type A(S) aardlekautomaat. Type A detecteert zowel wisselstroom (AC) als puls-DC lekstromen, waardoor hij geschikt is voor installaties met elektronische apparatuur zoals voedingen, laadpunten of omvormers. De toevoeging (S) duidt op een selectieve uitvoering, wat betekent dat de uitschakeling vertraagd plaatsvindt om selectiviteit te waarborgen tussen meerdere aardlekniveaus. De B-karakteristiek zorgt voor snelle uitschakeling bij overstromen tussen 3–5 × In en is ideaal voor licht- en wandcontactdooscircuits. De uitvoering 3P+N maakt deze automaat geschikt voor driefasige installaties (400V) met nulgeleider.
Toepassing
De SEP RCM1-4AS-B20.10 is ontworpen voor gebruik als hoofdaardlekautomaat of selectieve beveiliging in verdeelinrichtingen, utiliteit en industriële toepassingen. Met zijn 100mA-lekgevoeligheid biedt hij uitstekende brandbeveiliging en bescherming van leidingen, zonder dat kleine lekstromen tot ongewenste uitschakeling leiden. De selectieve werking zorgt ervoor dat onderliggende groepen met bijvoorbeeld 30mA-beveiliging hun functie behouden bij een fout.
Belangrijkste eigenschappen
- Merk / type: SEP RCM1-4AS-B20.10
- Nominale stroom (In): 20 A
- Nominale foutstroom (IΔn): 100 mA
- Type lekstroom: Type A(S) – detectie van AC en puls-DC lekstromen, selectieve uitschakeling
- Karakteristiek: B-karakteristiek (uitschakeling bij 3–5 × In)
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 61009-2-1
Let op bij de keuze van dit product
De 100mA-uitvoering is bedoeld voor brand- en installatiebeveiliging en biedt geen persoonsbeveiliging. Voor eindgroepen waar direct contact mogelijk is, wordt een 30mA-aardlekautomaat aanbevolen. De B-karakteristiek is ideaal voor standaard licht- en wandcontactdooscircuits; voor motoren of hogere inschakelstromen is een C-karakteristiek beter geschikt. Gebruik de selectieve (S) uitvoering bij voorkeur als hoofdaardlekautomaat in meertrapsbeveiligingen om ongewenste uitschakelingen te voorkomen. Controleer bij installatie altijd de juiste stroomwaarde, kabeldoorsnede en de selectieve opbouw van de beveiligingsketen.
Samenvatting
De SEP RCM1-4AS-B20.10 is een selectieve aardlekautomaat Type A(S) met B-karakteristiek en een nominale stroom van 20A. Hij combineert brand- en overstroombeveiliging (100mA) in één compacte module. Ideaal voor driefasige installaties waar selectiviteit, brandveiligheid en bedrijfszekerheid centraal staan.
