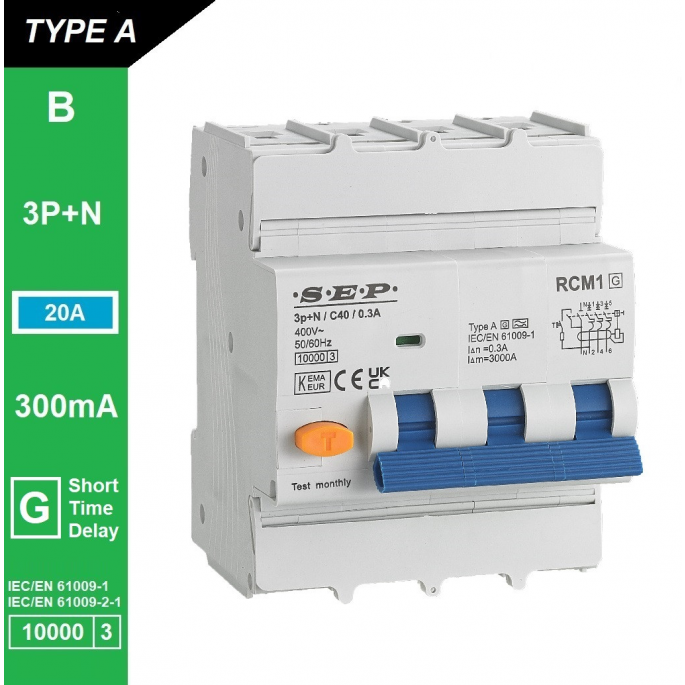

SEP aardlekautomaat type A(G) | 20A, 300mA, B-kar, 3P+N | RCM1-4AG-B20.30
De SEP RCM1-4AG-B20.30 aardlekautomaat biedt gecombineerde lekstroom-, kortsluit- en overbelastingsbeveiliging in één compacte module. Met 20A nominale stroom en 300mA foutstroomgevoeligheid zorgt deze Type A(G)-uitvoering voor betrouwbare brand- en installatiebeveiliging in driefasige systemen.
De SEP RCM1-4AG-B20.30 is een hoogwaardige vierpolige aardlekautomaat (RCBO) die bescherming biedt tegen lekstromen, kortsluiting en overbelasting. Deze compacte combinatie van aardlekschakelaar en installatieautomaat is ontworpen voor betrouwbare en veilige werking in driefasige elektrische installaties. De automaat voldoet aan de normen IEC/EN 61009-1 en IEC/EN 61009-2-1 en biedt een duurzame en veilige oplossing voor zowel particuliere als professionele toepassingen.
Type / uitvoering
De Type A(G) uitvoering reageert op zowel wisselstroomlekken als pulserende gelijkstroomlekken. De toevoeging (G) geeft aan dat de automaat beschikt over een kortstondig vertraagde uitschakeling, wat ongewenste uitschakelingen door tijdelijke inschakelstromen voorkomt. Dankzij de B-karakteristiek schakelt deze automaat snel uit bij lichte en resistieve belastingen, zoals verlichting, verwarming en standaard eindgroepen.
Toepassing
De SEP RCM1-4AG-B20.30 is ontworpen voor installatie- en brandbeveiliging in driefasige installaties. Met een 300mA foutstroomgevoeligheid biedt deze aardlekautomaat bescherming tegen brandgevaar door lekstromen, maar is hij minder geschikt voor persoonsbeveiliging. Dankzij de nominale stroom van 20A is dit model ideaal voor middelzware eindgroepen, zoals verwarmingscircuits, werkplaatsinstallaties of technische ruimtes met verhoogd risico op lekstromen.
Belangrijkste eigenschappen
- Nominale stroom: 20 A
- Karakteristiek: B-curve (voor lichte en resistieve belastingen)
- Nominale foutstroom (IΔn): 300 mA
- Type lekstroomdetectie: Type A(G) – vertraagde uitschakeling
- Kortsluitvastheid: 10 kA
- Polen: 3P + N
- Montage: DIN-rail (35 mm)
- Aansluitbare geleiderdoorsnede eendraads: 1–35 mm²
- Aansluitbare geleiderdoorsnede fijndraads met adereindhuls: 1–25 mm²
- Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls: 1–25 mm²
- Normen: IEC/EN 61009-1 en IEC/EN 61009-2-1
Let op bij de keuze van dit product
Nominale stroom (20A): geschikt voor middelzware eindgroepen zoals elektrische verwarming, verlichting of technische installaties. Voor lichtere groepen volstaat vaak een 16A-uitvoering, terwijl voor zwaardere toepassingen een 25A of 32A variant beter geschikt kan zijn.
B-karakteristiek: ideaal voor resistieve belastingen met lage inschakelstromen. Voor motoren of apparaten met hogere aanloopstromen is een C-karakteristiek aan te raden.
Type A(G): biedt bescherming tegen wisselstroomlekken en pulserende gelijkstroomlekken, met een vertraagde uitschakeling om onnodige onderbrekingen te voorkomen.
Foutstroomgevoeligheid (300mA): biedt brand- en installatiebeveiliging, maar geen persoonsbeveiliging. Gebruik voor persoonsbeveiliging (bijvoorbeeld bij wandcontactdozen) een 30mA-uitvoering.
Montage: snelle installatie op een 35 mm DIN-rail met ruime aansluitklemmen voor geleiders tot 35 mm² eendraads of 25 mm² fijndraads.
Samenvatting
De SEP RCM1-4AG-B20.30 aardlekautomaat combineert betrouwbare installatie- en brandbeveiliging in één compacte behuizing. Met zijn Type A(G)-detectie, 300mA foutstroomgevoeligheid en B-karakteristiek is dit model ideaal voor driefasige installaties waarin continuïteit en veiligheid van groot belang zijn.
