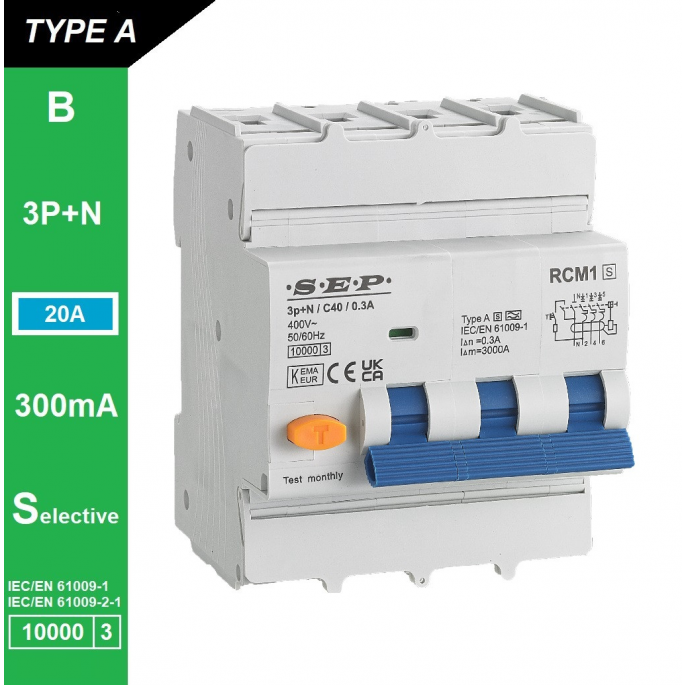

SEP aardlekautomaat type A(S) | 20A, 300mA, B-kar, 3P+N (selectief) | RCM1-4AS-B20.30
De SEP RCM1-4AS-B20.30 aardlekautomaat Type A(S) combineert aardlek- en overstroombeveiliging tot 20A met een 300mA-lekgevoeligheid. Ideaal als selectieve hoofdbeveiliging in driefasige installaties.
De SEP RCM1-4AS-B20.30 aardlekautomaat is een betrouwbare en compacte beveiligingsschakelaar die zowel aardlekbeveiliging als overstroombeveiliging biedt in één toestel. Met een nominale stroom van 20A en een foutstroomgevoeligheid van 300mA beschermt deze automaat effectief tegen kortsluiting, overbelasting en aardfouten. De selectieve (S) uitvoering zorgt voor een vertraagde uitschakeling, waardoor onderliggende aardlekautomaten bij storingen in subgroepen niet direct uitschakelen. Dit maakt hem bijzonder geschikt voor meertrapsinstallaties met hoge bedrijfszekerheid.
Type / uitvoering
Deze uitvoering is een Type A(S) aardlekautomaat. Type A detecteert zowel wisselstroom (AC) als puls-DC lekstromen, wat hem geschikt maakt voor installaties met moderne elektronica zoals voedingen, laadpunten of omvormers. De toevoeging (S) staat voor selectieve uitvoering, wat betekent dat de uitschakeling vertraagd is om selectiviteit tussen beveiligingen te behouden. De B-karakteristiek zorgt voor een snelle uitschakeling bij overstromen tussen 3–5 × In en is ideaal voor standaard verlichting-, stopcontact- en kleine verbruikersgroepen. De uitvoering 3P+N maakt dit model geschikt voor driefasige installaties (400V) met nulgeleider.
Toepassing
De SEP RCM1-4AS-B20.30 is ontworpen voor gebruik als hoofdaardlekautomaat of selectieve beveiliging in verdeelinrichtingen, utiliteit en industriële toepassingen. De 300mA-lekgevoeligheid maakt hem uitermate geschikt voor brandbeveiliging en bescherming van leidingen, zonder dat er onnodige uitschakelingen plaatsvinden door kleine lekstromen. Dankzij de selectieve werking blijft de continuïteit van de installatie gewaarborgd bij foutstromen in onderliggende circuits.
Belangrijkste eigenschappen
- Merk / type: SEP RCM1-4AS-B20.30
- Nominale stroom (In): 20 A
- Nominale foutstroom (IΔn): 300 mA
- Type lekstroom: Type A(S) – detectie van AC en puls-DC lekstromen, selectieve uitschakeling
- Karakteristiek: B-karakteristiek (uitschakeling bij 3–5 × In)
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 61009-2-1
Let op bij de keuze van dit product
De 300mA-uitvoering is bedoeld voor brand- en installatiebeveiliging en biedt geen persoonsbeveiliging. Gebruik voor eindgroepen waar personen direct contact kunnen hebben met elektrische delen een 30mA-aardlekautomaat. De B-karakteristiek is geschikt voor standaard verlichtings- en wandcontactdooscircuits; bij motorbelastingen of inductieve toepassingen is een C-karakteristiek geschikter. Plaats de selectieve (S) uitvoering bij voorkeur als hoofdaardlekautomaat in meertrapsinstallaties om selectieve uitschakeling te garanderen. Controleer bij installatie altijd de juiste stroomwaarde, kabeldoorsnede en selectieve opbouw van het beveiligingssysteem.
Samenvatting
De SEP RCM1-4AS-B20.30 is een selectieve aardlekautomaat Type A(S) met B-karakteristiek en een nominale stroom van 20A. Hij combineert brandbeveiliging (300mA) en overstroombeveiliging in één apparaat. Ideaal voor driefasige installaties waar brandveiligheid, continuïteit en selectieve uitschakeling essentieel zijn.
