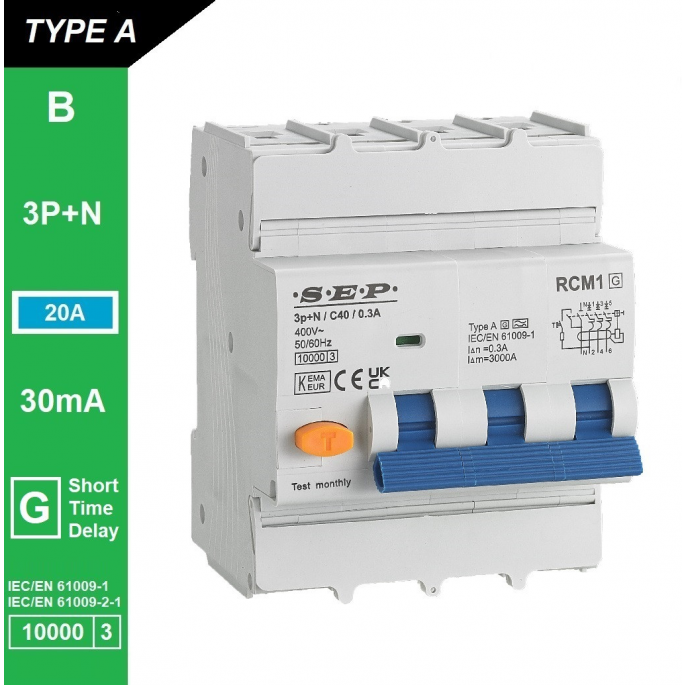

SEP aardlekautomaat type A(G) | 20A, 30mA, B-kar, 3P+N | RCM1-4AG-B20.03
De SEP RCM1-4AG-B20.03 aardlekautomaat combineert lekstroom-, kortsluit- en overbelastingsbeveiliging in één compact apparaat. Met 20A nominale stroom en 30mA lekstroomgevoeligheid biedt deze Type A(G)-automaat optimale persoon- en installatiebeveiliging voor driefasige toepassingen.
De SEP RCM1-4AG-B20.03 is een betrouwbare vierpolige aardlekautomaat (RCBO) die zowel persoon- als installatiebeveiliging biedt. Dit apparaat combineert de functies van een aardlekschakelaar en een installatieautomaat in één compacte behuizing. Het beschermt effectief tegen lekstromen, kortsluiting en overbelasting, waardoor het een veilige en ruimtebesparende keuze is voor moderne elektrische installaties. De automaat voldoet aan de internationale normen IEC/EN 61009-1 en IEC/EN 61009-2-1.
Type / uitvoering
De Type A(G) uitvoering biedt bescherming tegen zowel wisselstroomlekken als pulserende gelijkstroomlekken. De toevoeging (G) geeft aan dat het product beschikt over een kortstondig vertraagde uitschakeling, wat ongewenste uitschakelingen voorkomt bij tijdelijke inschakelstromen. De B-karakteristiek maakt deze automaat geschikt voor resistieve en lichte inductieve belastingen zoals verlichting, verwarming en standaard eindgroepen.
Toepassing
De SEP RCM1-4AG-B20.03 is ontwikkeld voor persoonlijke veiligheid en brandpreventie in driefasige installaties. Dankzij de 30mA foutstroomgevoeligheid biedt dit model uitstekende bescherming tegen elektrische schokken en voldoet het aan de eisen voor persoonbeveiliging. Met een nominale stroom van 20A is deze aardlekautomaat geschikt voor eindgroepen met middelzware belasting, zoals kleine motoren, verwarmingselementen of werkplaatsinstallaties.
Belangrijkste eigenschappen
- Nominale stroom: 20 A
- Karakteristiek: B-curve (voor lichte en resistieve belastingen)
- Nominale foutstroom (IΔn): 30 mA
- Type lekstroomdetectie: Type A(G) – vertraagde uitschakeling
- Kortsluitvastheid: 10 kA
- Polen: 3P + N
- Montage: DIN-rail (35 mm)
- Aansluitbare geleiderdoorsnede eendraads: 1–35 mm²
- Aansluitbare geleiderdoorsnede fijndraads met adereindhuls: 1–25 mm²
- Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls: 1–25 mm²
- Normen: IEC/EN 61009-1 en IEC/EN 61009-2-1
Let op bij de keuze van dit product
Nominale stroom (20A): geschikt voor middelzware eindgroepen zoals elektrische verwarming, machines of verlichtingsgroepen met hogere belasting. Voor lichtere toepassingen kan een 16A-uitvoering volstaan, terwijl voor zwaardere verbruikers een 25A of 32A uitvoering aan te raden is.
B-karakteristiek: optimaal voor resistieve belastingen met lage inschakelstroom, zoals verlichting en standaard huishoudelijke of utiliteitsgroepen. Voor motoren of zwaardere inductieve belastingen is een C-karakteristiek beter geschikt.
Type A(G): beschermt tegen wisselstroomlekken en pulserende gelijkstroomlekken, en voorkomt ongewenste uitschakeling dankzij de vertraagde uitschakeling.
Foutstroomgevoeligheid (30mA): biedt persoonbeveiliging en voorkomt brand door lekstromen; dit is de meest gebruikte uitvoering voor eindgroepen in woningen en utiliteitsbouw.
Montage: eenvoudige bevestiging op een 35 mm DIN-rail met goed toegankelijke aansluitklemmen voor geleiders tot 35 mm² eendraads of 25 mm² fijndraads.
Samenvatting
De SEP RCM1-4AG-B20.03 aardlekautomaat combineert persoon-, brand- en installatiebeveiliging in één compacte oplossing. Dankzij de Type A(G)-detectie, B-karakteristiek en 30mA foutstroomgevoeligheid is dit model ideaal voor driefasige eindgroepen in woningen, werkplaatsen en utiliteitsinstallaties waar veiligheid en betrouwbaarheid centraal staan.
