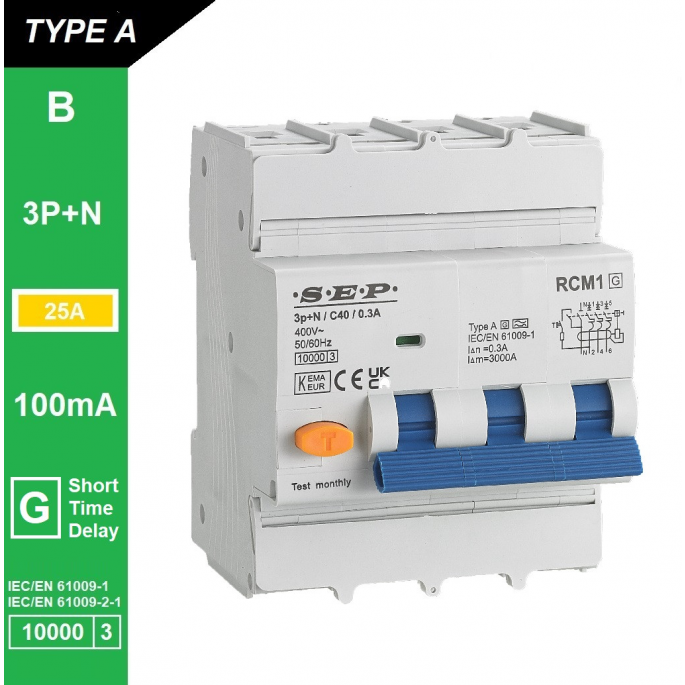

SEP aardlekautomaat type A(G) | 25A, 100mA, B-kar, 3P+N | RCM1-4AG-B25.10
De SEP RCM1-4AG-B25.10 aardlekautomaat combineert lekstroom-, kortsluit- en overbelastingsbeveiliging in één compacte unit. Met 25A nominale stroom en 100mA foutstroomgevoeligheid biedt deze Type A(G)-uitvoering betrouwbare brand- en installatiebeveiliging voor driefasige toepassingen.
De SEP RCM1-4AG-B25.10 is een robuuste vierpolige aardlekautomaat (RCBO) die zorgt voor bescherming tegen lekstroom, kortsluiting en overbelasting. Deze combinatie van een aardlekschakelaar en installatieautomaat in één compacte behuizing maakt het product bijzonder geschikt voor professionele toepassingen. De automaat voldoet aan de internationale normen IEC/EN 61009-1 en IEC/EN 61009-2-1, en is ontwikkeld voor duurzame en veilige werking in elektrische verdeelinrichtingen.
Type / uitvoering
De uitvoering Type A(G) biedt bescherming tegen zowel wisselstroomlekken als pulserende gelijkstroomlekken. De aanduiding (G) duidt op een vertraagde uitschakeling, wat voorkomt dat de automaat ongewenst uitschakelt door tijdelijke inschakelstromen. De B-karakteristiek zorgt voor een snelle uitschakeling bij lichte of resistieve belastingen zoals verlichting, verwarming en standaard eindgroepen.
Toepassing
De SEP RCM1-4AG-B25.10 is ontworpen voor installatie- en brandbeveiliging in driefasige elektrische systemen. Met een 100mA foutstroomgevoeligheid is deze automaat bijzonder geschikt voor brandpreventie en het beschermen van elektrische installaties in bijvoorbeeld werkplaatsen, technische ruimtes of grotere woninginstallaties. De nominale stroom van 25A maakt het product geschikt voor middelzware tot zwaardere eindgroepen.
Belangrijkste eigenschappen
- Nominale stroom: 25 A
- Karakteristiek: B-curve (snelle uitschakeling bij lichte belastingen)
- Nominale foutstroom (IΔn): 100 mA
- Type lekstroomdetectie: Type A(G) – vertraagde uitschakeling
- Kortsluitvastheid: 10 kA
- Polen: 3P + N
- Montage: DIN-rail (35 mm)
- Aansluitbare geleiderdoorsnede eendraads: 1–35 mm²
- Aansluitbare geleiderdoorsnede fijndraads met adereindhuls: 1–25 mm²
- Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls: 1–25 mm²
- Normen: IEC/EN 61009-1 en IEC/EN 61009-2-1
Let op bij de keuze van dit product
Nominale stroom (25A): deze uitvoering is ideaal voor middelzware en zwaardere eindgroepen, zoals elektrische verwarming, boilers of kleine motorinstallaties. Voor lichtere toepassingen kan een 16A of 20A variant volstaan; voor zwaardere circuits kan een 32A of 40A versie beter geschikt zijn.
B-karakteristiek: aanbevolen voor resistieve belastingen met lage inschakelstromen, zoals verlichting, stopcontactgroepen en verwarming. Voor inductieve belastingen met hoge aanloopstromen (zoals motoren) is een C-karakteristiek beter geschikt.
Type A(G): deze uitvoering detecteert zowel wisselstroomlekken als pulserende DC-lekken, met een korte vertraging om ongewenste uitschakeling bij piekstromen te voorkomen.
Foutstroomgevoeligheid (100mA): biedt brand- en installatiebescherming maar is minder geschikt voor directe persoonsbeveiliging. Voor bescherming van personen bij contact met spanning wordt een 30mA-uitvoering aanbevolen.
Montage: eenvoudig te plaatsen op een 35 mm DIN-rail. De ruime klemmen ondersteunen geleiders tot 35 mm² eendraads of 25 mm² fijndraads.
Samenvatting
De SEP RCM1-4AG-B25.10 aardlekautomaat biedt een betrouwbare combinatie van lekstroom-, kortsluit- en overbelastingsbeveiliging in één apparaat. Dankzij de Type A(G)-technologie, 100mA foutstroomgevoeligheid en B-karakteristiek is dit model ideaal voor brand- en installatiebeveiliging in driefasige toepassingen waar continuïteit en veiligheid van belang zijn.
