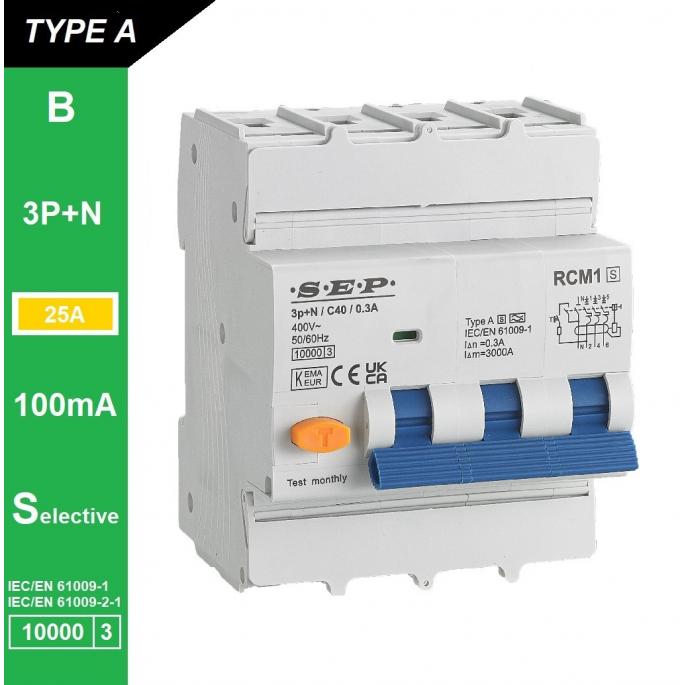

SEP aardlekautomaat type A(S) | 25A, 100mA, B-kar, 3P+N (selectief) | RCM1-4AS-B25.10
De SEP RCM1-4AS-B25.10 aardlekautomaat Type A(S) combineert aardlek- en overstroombeveiliging tot 25A met een 100mA-lekgevoeligheid. Uitermate geschikt als selectieve hoofd- of verdeelbeveiliging in driefasige installaties.
De SEP RCM1-4AS-B25.10 aardlekautomaat biedt een betrouwbare combinatie van aardlekbeveiliging en overstroombeveiliging in één compacte module. Met een nominale stroom van 25A en een foutstroomgevoeligheid van 100mA beschermt dit apparaat elektrische installaties effectief tegen kortsluiting, overbelasting en aardfouten. Dankzij de selectieve (S) uitvoering wordt een vertraagde uitschakeling toegepast, waardoor onderliggende aardlekautomaten bij storingen niet onnodig uitschakelen.
Type / uitvoering
Deze uitvoering is een Type A(S) aardlekautomaat. Type A detecteert zowel wisselstroom (AC) als puls-DC lekstromen, waardoor het geschikt is voor installaties met elektronische apparatuur zoals voedingen of omvormers. De toevoeging (S) geeft aan dat dit een selectieve uitvoering betreft — ontworpen voor toepassing als hoofdaardlekbeveiliging in installaties met meerdere niveaus van aardlekbeveiliging. De B-karakteristiek zorgt voor snelle uitschakeling bij overstromen tussen 3–5 × In en is daarmee ideaal voor standaard licht- en stopcontactgroepen. De 3P+N-uitvoering is bedoeld voor driefasige installaties (400V) met nulgeleider.
Toepassing
De SEP RCM1-4AS-B25.10 is ontworpen als hoofdaardlekautomaat of brandbeveiliging in installaties waar bedrijfszekerheid en selectiviteit belangrijk zijn. De 100mA-lekgevoeligheid biedt een uitstekende balans tussen brandpreventie en ongevoeligheid voor kleine lekstromen. Geschikt voor toepassing in bedrijven, utiliteit, verdeelinrichtingen en grotere woninginstallaties met meerdere beveiligingsniveaus.
Belangrijkste eigenschappen
- Merk / type: SEP RCM1-4AS-B25.10
- Nominale stroom (In): 25 A
- Nominale foutstroom (IΔn): 100 mA
- Type lekstroom: Type A(S) – detectie van AC en puls-DC lekstromen, selectieve uitschakeling
- Karakteristiek: B-karakteristiek (uitschakeling bij 3–5 × In)
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 61009-2-1
Let op bij de keuze van dit product
De 100mA-uitvoering is bedoeld voor brand- en installatiebeveiliging en biedt geen persoonsbeveiliging. Gebruik voor eindgroepen waar personen direct contact kunnen maken met elektrische delen een 30mA-aardlekautomaat. De B-karakteristiek is geschikt voor standaard verlichtings- en wandcontactdooscircuits; bij motoren of inductieve belastingen is een C-karakteristiek beter geschikt. De selectieve (S) uitvoering dient te worden toegepast als hoofdaardlekautomaat in meertrapsbeveiligingen om ongewenste uitschakelingen te voorkomen. Controleer bij installatie de juiste stroomwaarde, kabeldoorsnede en de selectieve opbouw van de beveiligingsketen.
Samenvatting
De SEP RCM1-4AS-B25.10 is een selectieve aardlekautomaat Type A(S) met B-karakteristiek en een nominale stroom van 25A. Hij combineert brandbeveiliging (100mA) en overstroombeveiliging in één compacte oplossing. Ideaal voor driefasige installaties waar selectiviteit, brandveiligheid en betrouwbare uitschakeling essentieel zijn.
