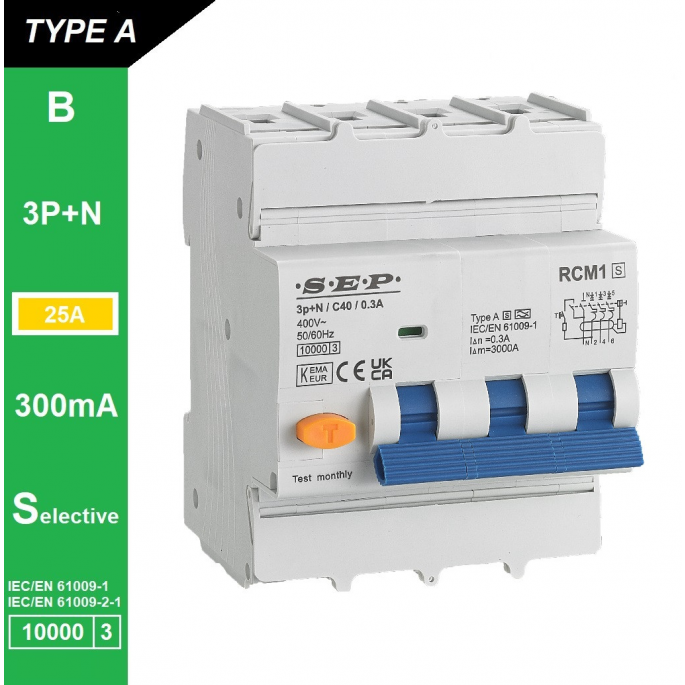

SEP aardlekautomaat type A(S) | 25A, 300mA, B-kar, 3P+N (selectief) | RCM1-4AS-B25.30
De SEP RCM1-4AS-B25.30 aardlekautomaat Type A(S) biedt betrouwbare aardlek- en overstroombeveiliging tot 25A met een 300mA-lekgevoeligheid. Ideaal als selectieve hoofdbeveiliging voor driefasige installaties.
De SEP RCM1-4AS-B25.30 aardlekautomaat combineert aardlekbeveiliging en overstroombeveiliging in één compacte en betrouwbare module. Met een nominale stroom van 25A en een foutstroomgevoeligheid van 300mA biedt deze automaat effectieve bescherming tegen kortsluiting, overbelasting en aardfouten. Dankzij de selectieve (S) uitvoering is dit product uitermate geschikt voor meertrapsinstallaties, waar onderliggende beveiligingen behouden blijven bij storingen.
Type / uitvoering
Deze uitvoering is een Type A(S) aardlekautomaat. Type A detecteert zowel wisselstroom (AC) als puls-DC lekstromen, waardoor hij geschikt is voor moderne installaties met elektronische voedingen of omvormers. De toevoeging (S) duidt op een selectieve uitvoering, wat betekent dat de uitschakeling vertraagd plaatsvindt om selectiviteit met downstream-beveiligingen te waarborgen. De B-karakteristiek zorgt voor een snelle uitschakeling bij overstromen tussen 3–5 × In en is daarmee ideaal voor standaard licht- en wandcontactdoosgroepen. De uitvoering 3P+N maakt deze automaat geschikt voor driefasige installaties (400V) met nulgeleider.
Toepassing
De SEP RCM1-4AS-B25.30 is ontworpen voor gebruik als hoofdaardlekautomaat of brandbeveiliging in driefasige installaties. Met zijn 300mA-lekgevoeligheid beschermt hij effectief tegen brandgevaar door lekstromen, zonder dat kleine storingen direct uitschakelen. Geschikt voor toepassing in utiliteit, werkplaatsen, verdeelkasten of woningverdelers waar bedrijfszekerheid en selectiviteit belangrijk zijn.
Belangrijkste eigenschappen
- Merk / type: SEP RCM1-4AS-B25.30
- Nominale stroom (In): 25 A
- Nominale foutstroom (IΔn): 300 mA
- Type lekstroom: Type A(S) – detectie van AC en puls-DC lekstromen, selectieve uitschakeling
- Karakteristiek: B-karakteristiek (uitschakeling bij 3–5 × In)
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 61009-2-1
Let op bij de keuze van dit product
De 300mA-uitvoering is bedoeld voor brand- en installatiebeveiliging en biedt geen persoonsbeveiliging. Voor eindgroepen waar mensen direct contact kunnen maken met elektrische delen, gebruik een 30mA-aardlekautomaat. De B-karakteristiek is geschikt voor standaard licht- en wandcontactdooscircuits; voor motorbelaste of industriële installaties is een C-karakteristiek beter geschikt. De selectieve (S) uitvoering dient te worden toegepast als hoofdaardlekautomaat in installaties met meerdere aardlekbeveiligingen. Controleer bij installatie altijd de juiste stroomwaarde, kabeldoorsnede en selectieve opbouw van het beveiligingssysteem.
Samenvatting
De SEP RCM1-4AS-B25.30 is een betrouwbare aardlekautomaat Type A(S) met B-karakteristiek en selectieve werking. Hij combineert brandbeveiliging (300mA) en overstroombeveiliging tot 25A in één compact apparaat. Ideaal voor driefasige installaties waar brandveiligheid, continuïteit en selectieve uitschakeling van groot belang zijn.
