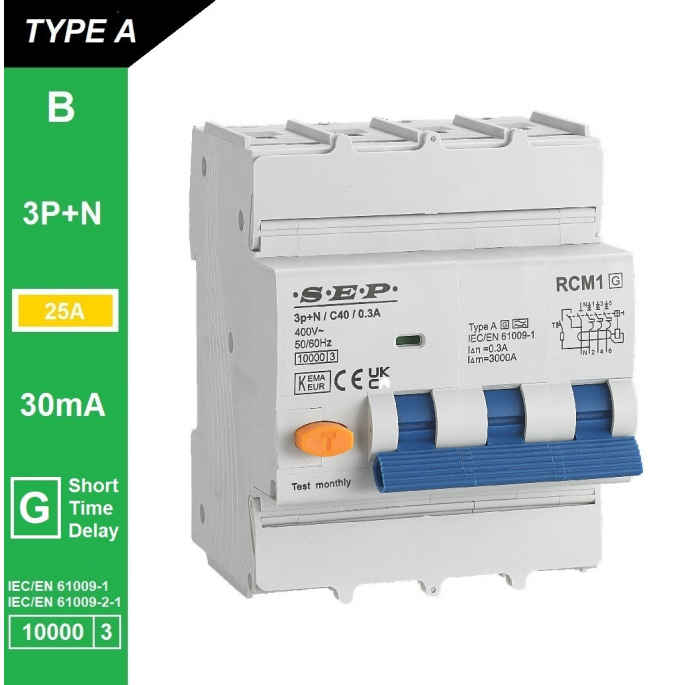

SEP aardlekautomaat type A(G) | 25A, 30mA, B-kar, 3P+N | RCM1-4AG-B25.03
De SEP RCM1-4AG-B25.03 aardlekautomaat combineert aardlek-, kortsluit- en overbelastingsbeveiliging in één compact apparaat. Met 25A nominale stroom en 30mA lekstroomgevoeligheid biedt deze Type A(G)-automaat optimale persoon- en installatiebeveiliging voor driefasige installaties.
De SEP RCM1-4AG-B25.03 is een hoogwaardige vierpolige aardlekautomaat (RCBO) die zowel aardlek-, kortsluit- als overbelastingsbeveiliging biedt. Door de combinatie van een aardlekschakelaar en installatieautomaat in één compacte behuizing is dit een efficiënte oplossing voor betrouwbare elektrische beveiliging. De automaat voldoet aan de internationale normen IEC/EN 61009-1 en IEC/EN 61009-2-1, wat garant staat voor kwaliteit en veiligheid.
Type / uitvoering
De Type A(G) uitvoering biedt bescherming tegen zowel wisselstroomlekken als pulserende gelijkstroomlekken. De toevoeging (G) betekent dat het apparaat een vertraagde uitschakeling heeft, wat voorkomt dat de automaat onnodig uitschakelt bij tijdelijke inschakelstromen. De B-karakteristiek zorgt voor een snelle uitschakeling bij lichte en resistieve belastingen zoals verlichting, verwarming en standaard eindgroepen.
Toepassing
De SEP RCM1-4AG-B25.03 is ontwikkeld voor persoonlijke veiligheid en installatiebescherming in driefasige installaties. Dankzij de 30mA foutstroomgevoeligheid biedt deze automaat uitstekende bescherming tegen elektrische schokken en voorkomt hij brand door lekstromen. Met een nominale stroom van 25A is dit model geschikt voor middelzware tot zwaardere eindgroepen zoals keukencircuits, elektrische verwarming of motoren met beperkte inschakelstroom.
Belangrijkste eigenschappen
- Nominale stroom: 25 A
- Karakteristiek: B-curve (snelle uitschakeling bij lichte belastingen)
- Nominale foutstroom (IΔn): 30 mA
- Type lekstroomdetectie: Type A(G) – vertraagde uitschakeling
- Kortsluitvastheid: 10 kA
- Polen: 3P + N
- Montage: DIN-rail (35 mm)
- Aansluitbare geleiderdoorsnede eendraads: 1–35 mm²
- Aansluitbare geleiderdoorsnede fijndraads met adereindhuls: 1–25 mm²
- Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls: 1–25 mm²
- Normen: IEC/EN 61009-1 en IEC/EN 61009-2-1
Let op bij de keuze van dit product
Nominale stroom (25A): geschikt voor middelzware tot zwaardere eindgroepen zoals elektrische kookplaten, werkplaatsinstallaties of warmwaterboilers. Voor lichtere eindgroepen volstaat een 16A- of 20A-uitvoering, terwijl bij zwaardere belastingen een 32A of 40A variant beter geschikt is.
B-karakteristiek: ideaal voor resistieve belastingen zoals verwarming en verlichting. Voor inductieve belastingen met hogere inschakelstromen (zoals motoren of transformatoren) is een C-karakteristiek meer geschikt.
Type A(G): biedt bescherming tegen wisselstroom- en pulserende gelijkstroomlekken. De (G)-vertraging voorkomt ongewenste uitschakelingen door korte stroompieken bij inschakeling van apparatuur.
Foutstroomgevoeligheid (30mA): zorgt voor persoonlijke veiligheid door het beperken van elektrische schokken en het voorkomen van brand door lekstromen. Dit is de meest gebruikte uitvoering voor eindgroepen in woningen en utiliteitsgebouwen.
Montage: eenvoudig te monteren op een 35 mm DIN-rail met ruime aansluitklemmen voor geleiders tot 35 mm² eendraads of 25 mm² fijndraads.
Samenvatting
De SEP RCM1-4AG-B25.03 aardlekautomaat biedt een complete beveiligingsoplossing in één compacte behuizing. Dankzij de Type A(G)-detectie, 30mA gevoeligheid en B-karakteristiek is deze automaat perfect geschikt voor persoon- en brandbeveiliging in driefasige installaties voor woningen, werkplaatsen en utiliteit.
