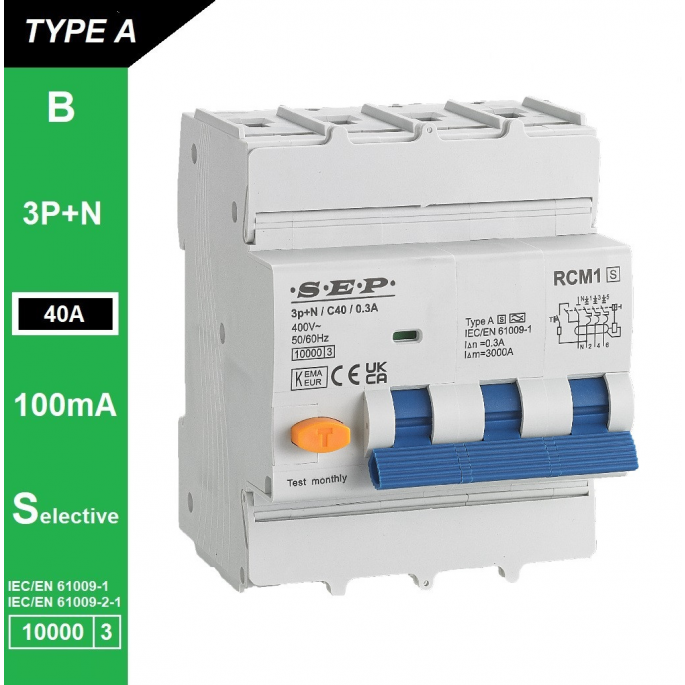

SEP aardlekautomaat type A(S) | 40A, 100mA, B-kar, 3P+N (selectief) | RCM1-4AS-B40.10
De SEP RCM1-4AS-B40.10 aardlekautomaat Type A(S) biedt betrouwbare aardlek- en overstroombeveiliging tot 40A met een 100mA-lekgevoeligheid. Geschikt als selectieve hoofdbeveiliging voor driefasige installaties met hoge eisen aan bedrijfszekerheid en veiligheid.
De SEP RCM1-4AS-B40.10 aardlekautomaat combineert aardlekbeveiliging en overstroombeveiliging in één compacte behuizing. Met een nominale stroom van 40A en een foutstroomgevoeligheid van 100mA beschermt deze automaat installaties tegen kortsluiting, overbelasting en aardfouten. Dankzij de selectieve (S) uitvoering treedt hij vertraagd in werking, zodat onderliggende beveiligingen met lagere lekstroomwaarden (zoals 30mA) eerst reageren. Dit zorgt voor een betrouwbare selectiviteit en voorkomt onnodige uitval van de gehele installatie.
Type / uitvoering
Deze uitvoering is een Type A(S) aardlekautomaat. Type A detecteert zowel wisselstroom (AC) als puls-DC lekstromen, waardoor hij geschikt is voor installaties met elektronische apparatuur, zoals voedingen, laadstations en omvormers. De aanduiding (S) staat voor selectief: dit betekent dat de aardlekautomaat met vertraging uitschakelt om samenwerking met downstream-beveiligingen te optimaliseren. De B-karakteristiek is ontworpen voor standaard huis- en gebouwinstallaties met licht- en stopcontactgroepen, waar de uitschakeling plaatsvindt bij 3–5 × In. De uitvoering 3P+N maakt dit model geschikt voor driefasige netten (400V) met nulgeleider.
Toepassing
De SEP RCM1-4AS-B40.10 is ideaal als hoofdaardlekautomaat of selectieve beveiliging in verdeelkasten van woonhuizen, utiliteitsgebouwen en kleine industriële installaties. Met een 100mA-lekgevoeligheid biedt hij uitstekende brandbeveiliging zonder hinderlijke uitschakeling bij kleine lekstromen. De selectieve werking maakt hem bijzonder geschikt voor installaties met meerdere aardlekbeveiligingen in cascade, waar continuïteit en veiligheid hand in hand moeten gaan.
Belangrijkste eigenschappen
- Merk / type: SEP RCM1-4AS-B40.10
- Nominale stroom (In): 40 A
- Nominale foutstroom (IΔn): 100 mA
- Type lekstroom: Type A(S) – detectie van AC en puls-DC lekstromen, selectieve uitschakeling
- Karakteristiek: B-karakteristiek (uitschakeling bij 3–5 × In)
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Montage: DIN-rail (35 mm)
- Breedte: 81 mm (4 modulen)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 61009-2-1
Let op bij de keuze van dit product
De 100mA-uitvoering is bedoeld voor brand- en installatiebeveiliging en biedt geen persoonsbeveiliging. Gebruik voor eindgroepen waar personen in contact kunnen komen met elektrische delen altijd een 30mA-aardlekautomaat. De B-karakteristiek is geschikt voor standaard licht- en wandcontactdooscircuits. Plaats de selectieve (S) uitvoering als hoofdaardlekautomaat bij cascades met meerdere aardlekbeveiligingen om een goede selectiviteit te waarborgen. Controleer altijd de juiste stroomwaarde, kabeldoorsnede en installatiecondities volgens de geldende normen voor een veilige werking.
Samenvatting
De SEP RCM1-4AS-B40.10 is een selectieve aardlekautomaat Type A(S) met B-karakteristiek en een lekgevoeligheid van 100mA. Hij combineert brandbeveiliging en overstroombeveiliging in één apparaat en biedt een betrouwbare oplossing voor driefasige installaties. Ideaal voor toepassingen waar veiligheid, bedrijfszekerheid en selectieve uitschakeling essentieel zijn.
