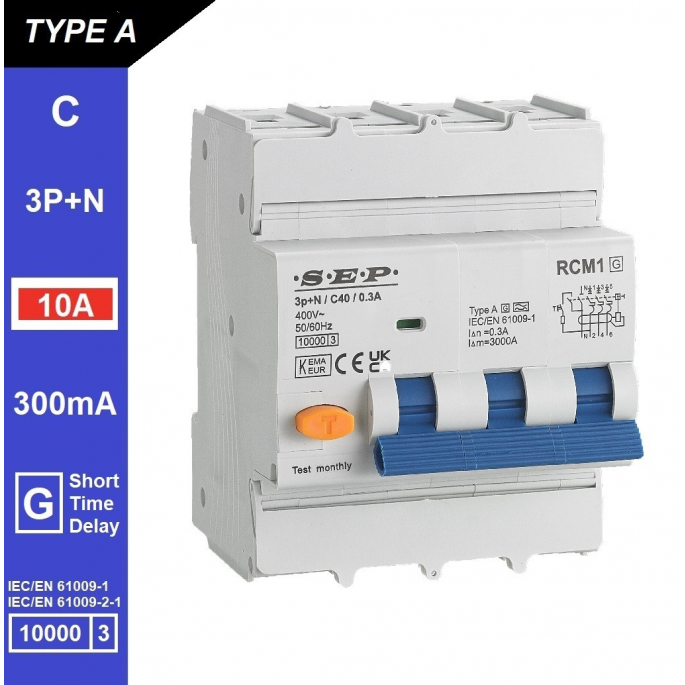

SEP aardlekautomaat type A(G) | 10A, 300mA, C-kar, 3P+N | RCM1-4AG-C10.30
De SEP RCM1-4AG-C10.30 aardlekautomaat combineert lekstroom-, kortsluit- en overbelastingsbeveiliging in één compacte module. Met een 10A nominale stroom en 300mA foutstroomgevoeligheid biedt deze Type A(G) automaat betrouwbare brand- en installatiebescherming in driefasige installaties.
De SEP RCM1-4AG-C10.30 is een kwalitatieve vierpolige aardlekautomaat (RCBO) die bescherming biedt tegen lekstroom, kortsluiting en overbelasting in één apparaat. Deze automaat verhoogt de veiligheid en betrouwbaarheid van elektrische installaties en voldoet aan de internationale normen IEC/EN 61009-1 en IEC/EN 61009-2-1.
Type / uitvoering
De uitvoering Type A(G) detecteert zowel wisselstroomlekken als pulserende gelijkstroomlekken, wat essentieel is in moderne elektrische installaties met elektronische apparatuur. De toevoeging (G) staat voor een kortstondig vertraagde uitschakeling, waardoor de automaat bestand is tegen tijdelijke inschakelpieken en harmonische vervormingen. De C-karakteristiek maakt dit model geschikt voor inductieve belastingen met hogere inschakelstromen, zoals motoren, pompen en TL-verlichting.
Toepassing
De SEP RCM1-4AG-C10.30 is ontworpen voor driefasige installaties waar brand- en installatiebescherming van belang is. Dankzij de 300mA foutstroomgevoeligheid biedt deze automaat betrouwbare bescherming tegen brandgevaar door lekstromen, maar is hij minder geschikt voor directe persoonlijke beveiliging. De 10A nominale stroom maakt hem ideaal voor middelzware eindgroepen of besturingscircuits met beperkte belasting.
Belangrijkste eigenschappen
- Nominale stroom: 10 A
- Karakteristiek: C-curve (geschikt voor inductieve belastingen)
- Nominale foutstroom (IΔn): 300 mA
- Type lekstroomdetectie: Type A(G) – vertraagde uitschakeling
- Kortsluitvastheid: 10 kA
- Polen: 3P + N
- Montage: DIN-rail (35 mm)
- Aansluitbare geleiderdoorsnede eendraads: 1–35 mm²
- Aansluitbare geleiderdoorsnede fijndraads met adereindhuls: 1–25 mm²
- Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls: 1–25 mm²
- Normen: IEC/EN 61009-1 en IEC/EN 61009-2-1
Let op bij de keuze van dit product
Nominale stroom (10A): geschikt voor middelzware circuits zoals verlichting, regelgroepen en lichte motoren. Voor zwaardere toepassingen zijn uitvoeringen van 16A of 20A beter geschikt.
C-karakteristiek: ontworpen voor inductieve belastingen met hogere inschakelstromen. Voor resistieve belastingen, zoals verwarmingselementen of verlichting, kan een B-karakteristiek beter passen.
Type A(G): detecteert zowel wisselstroomlekken als pulserende gelijkstroomlekken. De vertraging (G) voorkomt ongewenste uitschakelingen door tijdelijke stroompieken, wat zorgt voor een hogere bedrijfszekerheid.
Foutstroomgevoeligheid (300mA): biedt brand- en installatiebescherming. Voor persoonlijke bescherming (tegen elektrische schokken) is een 30mA-uitvoering aan te raden.
Montage: eenvoudig te installeren op een 35 mm DIN-rail. Geschikt voor zowel eendraads als fijndraads geleiders tot respectievelijk 35 mm² en 25 mm².
Samenvatting
De SEP RCM1-4AG-C10.30 aardlekautomaat combineert brandveiligheid en installatiebescherming in één apparaat. Met zijn Type A(G)-uitvoering, C-karakteristiek en 300mA lekstroomgevoeligheid is deze automaat ideaal voor toepassingen waar bedrijfszekerheid belangrijker is dan persoonlijke beveiliging.
