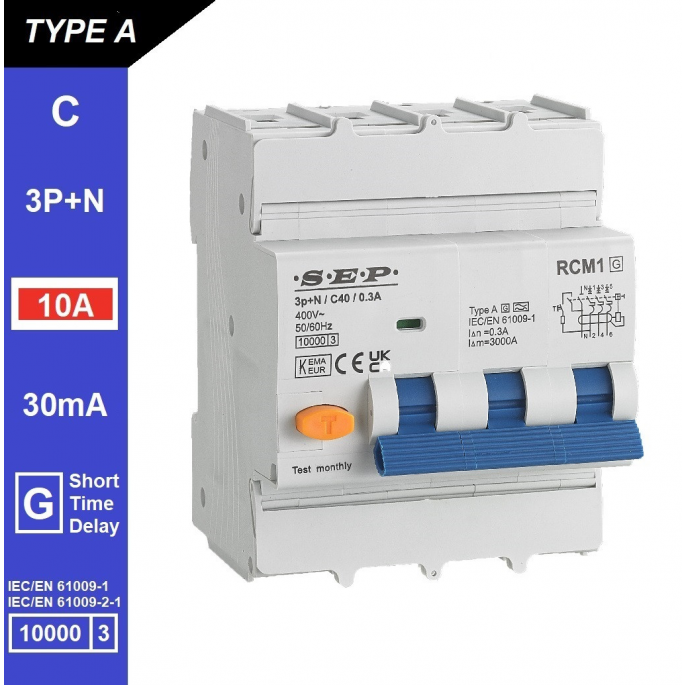

SEP aardlekautomaat type A(G) | 10A, 30mA, C-kar, 3P+N | RCM1-4AG-C10.03
De SEP RCM1-4AG-C10.03 aardlekautomaat combineert lekstroom-, kortsluit- en overbelastingsbeveiliging in één compacte eenheid. Met een 10A nominale stroom en 30mA gevoeligheid biedt deze Type A(G) automaat optimale persoonlijke veiligheid en installatiebescherming voor driefasige toepassingen.
De SEP RCM1-4AG-C10.03 is een hoogwaardige vierpolige aardlekautomaat (RCBO) die bescherming biedt tegen lekstroom, kortsluiting en overbelasting in één compacte behuizing. Deze beveiligingsschakelaar waarborgt een hoge mate van veiligheid en betrouwbaarheid in zowel residentiële als industriële installaties, en voldoet aan de normen IEC/EN 61009-1 en IEC/EN 61009-2-1.
Type / uitvoering
De uitvoering Type A(G) detecteert zowel wisselstroomlekken als pulserende gelijkstroomlekken. De toevoeging (G) duidt op een korte tijdsvertraging, waardoor de automaat ongevoelig is voor korte inschakelpulsen of harmonische stromen. Dankzij de C-karakteristiek is dit model geschikt voor inductieve belastingen met hogere inschakelstromen, zoals motoren, pompen en verlichting met elektronische voorschakelapparaten.
Toepassing
De SEP RCM1-4AG-C10.03 is ontworpen voor driefasige installaties, waarbij persoonlijke bescherming en installatiebeveiliging van groot belang zijn. Dankzij de 30mA foutstroomgevoeligheid biedt deze automaat uitstekende bescherming tegen elektrische schokken en voldoet hij aan de eisen voor persoonlijke veiligheid. De 10A nominale stroom maakt deze uitvoering ideaal voor middelzware belastingen in residentiële, utilitaire en lichte industriële toepassingen.
Belangrijkste eigenschappen
- Nominale stroom: 10 A
- Karakteristiek: C-curve (geschikt voor inductieve belastingen)
- Nominale foutstroom (IΔn): 30 mA
- Type lekstroomdetectie: Type A(G) – vertraagde uitschakeling
- Kortsluitvastheid: 10 kA
- Polen: 3P + N
- Montage: DIN-rail (35 mm)
- Aansluitbare geleiderdoorsnede eendraads: 1–35 mm²
- Aansluitbare geleiderdoorsnede fijndraads met adereindhuls: 1–25 mm²
- Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls: 1–25 mm²
- Normen: IEC/EN 61009-1 en IEC/EN 61009-2-1
Let op bij de keuze van dit product
Nominale stroom (10A): geschikt voor middelzware eindgroepen zoals verlichting, stopcontactgroepen of kleinere motoren. Voor lichtere circuits kan een 6A-uitvoering volstaan; voor zwaardere installaties is een 16A-variant beter geschikt.
C-karakteristiek: ideaal voor inductieve belastingen met hogere inschakelstromen, zoals motoren of pompen. Voor voornamelijk resistieve belastingen (zoals verwarming of verlichting) kan een B-karakteristiek beter passen.
Type A(G): detecteert wissel- en pulserende gelijkstroomlekken en biedt door de vertraging (G) extra stabiliteit in installaties met elektronische apparatuur of frequentieregelingen.
Foutstroomgevoeligheid (30mA): zorgt voor persoonlijke veiligheid door snelle uitschakeling bij lekstromen. Dit is de standaardkeuze voor groepen waar personen direct contact kunnen maken met elektrische delen.
Montage: geschikt voor plaatsing op een 35 mm DIN-rail, met aansluitmogelijkheden tot 35 mm² eendraads of 25 mm² fijndraads. Compact ontwerp maakt eenvoudige integratie mogelijk in verdeelinrichtingen.
Samenvatting
De SEP RCM1-4AG-C10.03 aardlekautomaat biedt een combinatie van persoonlijke veiligheid, installatiebescherming en betrouwbare prestaties in één apparaat. Dankzij de C-karakteristiek, Type A(G)-technologie en 30mA lekstroomgevoeligheid is deze automaat een uitstekende keuze voor driefasige installaties met lichte tot middelzware belastingen.
