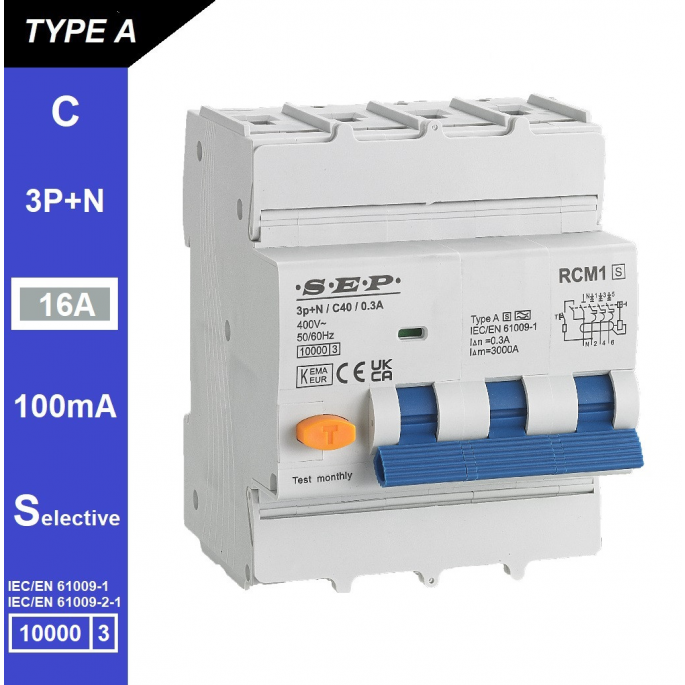

SEP aardlekautomaat type A(S) | 16A, 100mA, C-kar, 3P+N (selectief) | RCM1-4AS-C16.10
De SEP RCM1-4AS-C16.10 aardlekautomaat Type A(S) biedt betrouwbare aardlek- en overstroombeveiliging tot 16A met een 100mA-lekgevoeligheid. Uitermate geschikt voor selectieve hoofdbeveiliging in driefasige installaties.
De SEP RCM1-4AS-C16.10 aardlekautomaat combineert aardlekbeveiliging en overstroombeveiliging in één compacte module. Met een nominale stroom van 16A en een foutstroomgevoeligheid van 100mA beschermt deze automaat tegen kortsluiting, overbelasting en aardfouten. Dankzij de selectieve (S) uitvoering voorkomt hij ongewenste uitschakeling van onderliggende aardlekschakelaars in meertrapsbeveiligingen.
Type / uitvoering
Deze uitvoering is een Type A(S) aardlekautomaat. Type A detecteert zowel wisselstroom (AC) als puls-DC lekstromen, waardoor het apparaat geschikt is voor moderne elektrische installaties met elektronische voedingen, omvormers en frequentieregelaars. De toevoeging (S) betekent dat het een selectieve uitvoering betreft, met vertraagde uitschakeling voor een stabielere werking in installaties met meerdere beveiligingsniveaus. De C-karakteristiek maakt deze automaat geschikt voor circuits met hogere inschakelstromen (zoals motoren en verlichting met voorschakelapparatuur). De uitvoering 3P+N is ontworpen voor driefasige installaties (400V) met nulgeleider.
Toepassing
De SEP RCM1-4AS-C16.10 is ideaal als hoofdaardlekautomaat of verdeelbeveiliging in driefasige installaties waar selectiviteit, brandveiligheid en bedrijfszekerheid belangrijk zijn. De 100mA-lekgevoeligheid biedt een uitstekende balans tussen foutdetectie en ongevoeligheid voor kleine lekstromen, wat storingsvrij bedrijf garandeert. Geschikt voor toepassing in industriële installaties, werkplaatsen, technische ruimten en zwaardere woninginstallaties.
Belangrijkste eigenschappen
- Merk / type: SEP RCM1-4AS-C16.10
- Nominale stroom (In): 16 A
- Nominale foutstroom (IΔn): 100 mA
- Type lekstroom: Type A(S) – detectie van AC en puls-DC lekstromen, selectieve uitschakeling
- Karakteristiek: C-karakteristiek (uitschakeling bij 5–10 × In)
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 61009-2-1
Let op bij de keuze van dit product
De 100mA-uitvoering is bedoeld voor brand- en installatiebeveiliging en biedt geen persoonsbeveiliging. Voor eindgroepen waar direct contact met elektrische delen mogelijk is, moet een 30mA-aardlekautomaat worden toegepast. De C-karakteristiek is geschikt voor circuits met motorische of capacitieve belastingen; voor standaardverbruikers is een B-karakteristiek meestal de betere keuze. De selectieve (S) uitvoering is ontworpen voor gebruik als hoofdaardlekautomaat in installaties met meerdere aardlekbeveiligingen. Controleer altijd de bekabeling, nominale belasting en selectieve opbouw van de beveiligingsketen voor een veilige werking.
Samenvatting
De SEP RCM1-4AS-C16.10 is een betrouwbare aardlekautomaat Type A(S) met C-karakteristiek en selectieve werking. Hij combineert 100mA-brandbeveiliging met overstroombeveiliging tot 16A in één apparaat. Ideaal als hoofdaardlekautomaat in driefasige installaties waar bedrijfszekerheid en selectiviteit cruciaal zijn.
