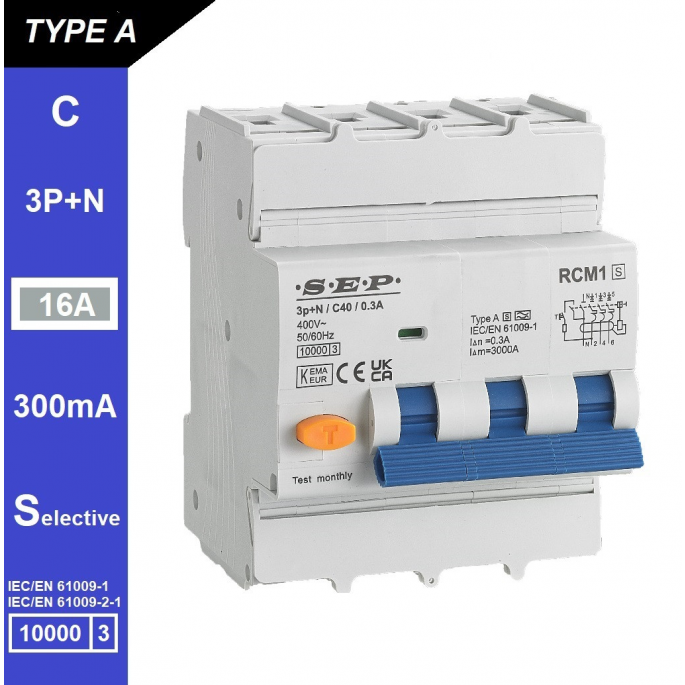

SEP aardlekautomaat type A(S) | 16A, 300mA, C-kar, 3P+N (selectief) | RCM1-4AS-C16.30
De SEP RCM1-4AS-C16.30 aardlekautomaat Type A(S) biedt betrouwbare aardlek- en overstroombeveiliging tot 16A met een 300mA-lekgevoeligheid. Ideaal voor selectieve beveiliging in driefasige installaties met hogere inschakelstromen.
De SEP RCM1-4AS-C16.30 aardlekautomaat combineert aardlekbeveiliging en overstroombeveiliging in één compacte en betrouwbare module. Met een nominale stroom van 16A en een foutstroomgevoeligheid van 300mA beschermt deze automaat installaties effectief tegen kortsluiting, overbelasting en aardfouten. Dankzij de selectieve (S) uitvoering schakelt het apparaat vertraagd uit, waardoor onderliggende aardlekschakelaars of -automaten niet onnodig worden afgeschakeld.
Type / uitvoering
De RCM1-4AS-C16.30 is een Type A(S) aardlekautomaat. Type A detecteert zowel wisselstroom (AC) als puls-DC lekstromen, wat essentieel is in moderne installaties met elektronische apparatuur, voedingen en frequentieregelaars. De aanduiding (S) betekent dat deze uitvoering selectief is — met vertraagde uitschakeling voor optimale selectiviteit binnen meertrapsbeveiligingen. De C-karakteristiek maakt de automaat geschikt voor circuits met hogere inschakelstromen (5–10 × In), zoals motoren, compressoren en verlichting met voorschakelapparaten. De uitvoering 3P+N is bedoeld voor driefasige installaties (400V) met nulgeleider.
Toepassing
De SEP RCM1-4AS-C16.30 is ideaal als hoofdaardlekautomaat of verdeelbeveiliging in driefasige installaties waar hoge betrouwbaarheid en brandveiligheid gewenst zijn. Met zijn 300mA-lekgevoeligheid is dit product specifiek geschikt voor brand- en installatiebeveiliging, niet voor directe persoonsbeveiliging. Dankzij de selectieve werking is hij uitstekend toepasbaar in meerniveau-beveiligingssystemen waar onderliggende aardlekautomaten of -schakelaars aanwezig zijn. Geschikt voor gebruik in werkplaatsen, bedrijfsruimtes, verdeelkasten en installaties met motorbelastingen.
Belangrijkste eigenschappen
- Merk / type: SEP RCM1-4AS-C16.30
- Nominale stroom (In): 16 A
- Nominale foutstroom (IΔn): 300 mA
- Type lekstroom: Type A(S) – detectie van AC en puls-DC lekstromen, selectieve uitschakeling
- Karakteristiek: C-karakteristiek (uitschakeling bij 5–10 × In)
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 61009-2-1
Let op bij de keuze van dit product
De 300mA-uitvoering is bedoeld voor brand- en installatiebeveiliging en biedt geen persoonsbeveiliging. Voor circuits waar direct contact mogelijk is, dient een 30mA-aardlekautomaat te worden toegepast. De C-karakteristiek is geschikt voor motorische of capacitieve belastingen met hogere inschakelstromen; voor standaardverbruikers is een B-karakteristiek meestal beter geschikt. De selectieve (S) uitvoering is speciaal ontworpen als hoofdaardlekautomaat in installaties met meerdere aardlekschakelaars. Controleer voor installatie altijd de belasting, bekabeling en de selectiviteit van het systeem.
Samenvatting
De SEP RCM1-4AS-C16.30 is een krachtige en betrouwbare aardlekautomaat Type A(S) met C-karakteristiek en selectieve werking. Hij combineert 300mA-brandbeveiliging met overstroombeveiliging tot 16A in één compacte module. Ideaal voor driefasige hoofd- of verdeelinstallaties waar selectieve en storingsvrije beveiliging essentieel is.
