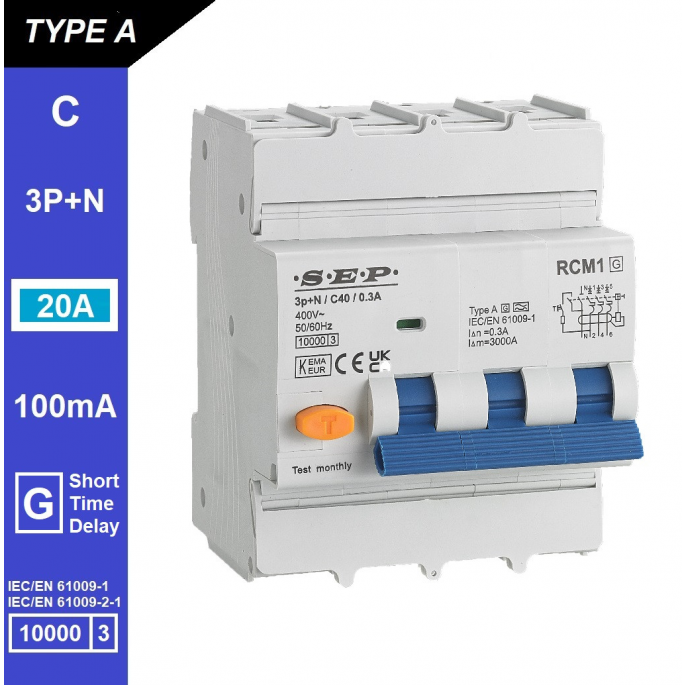

SEP aardlekautomaat type A(G) | 20A, 100mA, C-kar, 3P+N | RCM1-4AG-C20.10
De SEP RCM1-4AG-C20.10 aardlekautomaat combineert kortsluit-, overbelastings- en lekstroombeveiliging in één compact apparaat. Met een 20A nominale stroom en 100mA foutstroomgevoeligheid biedt deze Type A(G)-automaat betrouwbare brand- en installatiebescherming voor driefasige elektrische installaties.
De SEP RCM1-4AG-C20.10 is een vierpolige aardlekautomaat (RCBO) die lekstroom-, kortsluit- en overbelastingsbeveiliging combineert in één compacte behuizing. Deze automaat verhoogt de veiligheid en betrouwbaarheid van elektrische installaties door schade en brand te voorkomen als gevolg van foutstromen. Hij voldoet aan de internationale normen IEC/EN 61009-1 en IEC/EN 61009-2-1.
Type / uitvoering
De uitvoering Type A(G) detecteert zowel wisselstroomlekken als pulserende gelijkstroomlekken. De toevoeging (G) geeft aan dat de automaat beschikt over een kortstondige vertraging om ongewenste uitschakelingen door inschakelstromen of harmonische stromen te voorkomen. De C-karakteristiek maakt deze automaat geschikt voor inductieve belastingen met hogere inschakelstromen, zoals motoren, pompen en TL-verlichting.
Toepassing
De SEP RCM1-4AG-C20.10 is ontworpen voor driefasige installaties en wordt veel toegepast in woningbouw, utiliteit en lichte industriële toepassingen. Dankzij de 100mA foutstroomgevoeligheid biedt dit model uitstekende brand- en installatiebescherming, zonder onnodige uitschakeling bij kleine lekstromen. De 20A nominale stroom maakt het product geschikt voor middelzware eindgroepen met gemengde elektrische belastingen.
Belangrijkste eigenschappen
- Nominale stroom: 20 A
- Karakteristiek: C-curve (geschikt voor inductieve belastingen)
- Nominale foutstroom (IΔn): 100 mA
- Type lekstroomdetectie: Type A(G) – vertraagde uitschakeling
- Kortsluitvastheid: 10 kA
- Polen: 3P + N
- Montage: DIN-rail (35 mm)
- Aansluitbare geleiderdoorsnede eendraads: 1–35 mm²
- Aansluitbare geleiderdoorsnede fijndraads met adereindhuls: 1–25 mm²
- Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls: 1–25 mm²
- Normen: IEC/EN 61009-1 en IEC/EN 61009-2-1
Let op bij de keuze van dit product
Nominale stroom (20A): geschikt voor middelzware krachtgroepen in woningen, kantoren en industriële installaties. Voor lichtere groepen zijn 10A of 16A varianten beter geschikt.
C-karakteristiek: ideaal voor inductieve belastingen met hogere inschakelstromen, zoals elektromotoren, ventilatiesystemen en verlichting met voorschakelapparaten. Voor puur resistieve belastingen kan een B-karakteristiek geschikter zijn.
Type A(G): biedt detectie van wissel- en pulserende gelijkstroomlekken. De vertraging (G) voorkomt ongewenste uitschakelingen en verhoogt de bedrijfszekerheid bij installaties met elektronische belastingen.
Foutstroomgevoeligheid (100mA): bedoeld voor brand- en installatiebescherming, niet voor persoonlijke beveiliging. Voor persoonsbeveiliging in eindgroepen wordt een 30mA-uitvoering aanbevolen.
Montage: geschikt voor standaard 35 mm DIN-rail en voor eendraads of fijndraads geleiders tot respectievelijk 35 mm² en 25 mm².
Samenvatting
De SEP RCM1-4AG-C20.10 aardlekautomaat biedt betrouwbare brand- en installatiebescherming in één compacte module. Dankzij de Type A(G)-detectie, C-karakteristiek en 100mA foutstroomgevoeligheid is deze automaat ideaal voor driefasige installaties met gemengde belastingen, waar veiligheid en continuïteit essentieel zijn.
