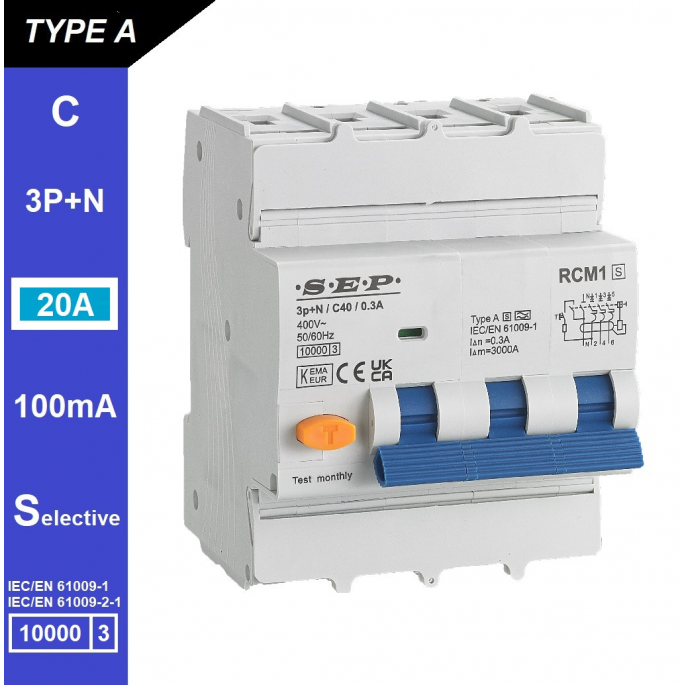

SEP aardlekautomaat type A(S) | 20A, 100mA, C-kar, 3P+N (selectief) | RCM1-4AS-C20.10
De SEP RCM1-4AS-C20.10 aardlekautomaat Type A(S) biedt betrouwbare aardlek- en overstroombeveiliging tot 20A met een 100mA-lekgevoeligheid. Ideaal als selectieve hoofd- of deelbeveiliging in driefasige installaties.
De SEP RCM1-4AS-C20.10 aardlekautomaat combineert aardlekbeveiliging en overstroombeveiliging in één compacte module. Met een nominale stroom van 20A en een foutstroomgevoeligheid van 100mA biedt dit apparaat betrouwbare bescherming tegen kortsluiting, overbelasting en aardfouten. De selectieve (S) uitvoering zorgt voor een vertraagde uitschakeling, waardoor onderliggende aardlekbeveiligingen intact blijven bij foutstromen. Dit maakt hem ideaal voor meertrapsinstallaties met hoge bedrijfszekerheid.
Type / uitvoering
Deze aardlekautomaat is uitgevoerd als Type A(S). Type A detecteert zowel wisselstroom (AC) als puls-DC lekstromen en is daardoor geschikt voor moderne installaties met elektronische apparaten zoals omvormers of voedingen. De toevoeging (S) duidt op een selectieve uitvoering met vertraagde uitschakeling, wat zorgt voor een optimale selectiviteit tussen meerdere beveiligingsniveaus. De C-karakteristiek maakt dit model geschikt voor circuits met hogere inschakelstromen, zoals motoren, pompen of verlichting met voorschakelapparaten. De uitvoering 3P+N is ontworpen voor driefasige installaties (400V) met nulgeleider.
Toepassing
De SEP RCM1-4AS-C20.10 is ideaal als hoofdaardlekautomaat of verdeelbeveiliging in industriële, commerciële en residentiële installaties. De 100mA-lekgevoeligheid biedt uitstekende bescherming tegen brandgevaar door lekstromen, zonder dat er onnodige uitschakeling optreedt. Door zijn selectieve werking is deze automaat bijzonder geschikt voor installaties met meerdere aardlekbeveiligingen op verschillende niveaus, waar continuïteit van de stroomvoorziening van groot belang is.
Belangrijkste eigenschappen
- Merk / type: SEP RCM1-4AS-C20.10
- Nominale stroom (In): 20 A
- Nominale foutstroom (IΔn): 100 mA
- Type lekstroom: Type A(S) – detectie van AC en puls-DC lekstromen, selectieve uitschakeling
- Karakteristiek: C-karakteristiek (uitschakeling bij 5–10 × In)
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 81 mm (4 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 61009-2-1
Let op bij de keuze van dit product
De 100mA-uitvoering is bedoeld voor brand- en installatiebeveiliging en biedt geen persoonsbeveiliging. Gebruik voor eindgroepen waar personen direct contact kunnen maken met elektrische delen een 30mA-aardlekautomaat. De C-karakteristiek is geschikt voor verbruikers met hogere inschakelstromen, zoals motoren of transformatoren; voor standaardverbruikers is een B-karakteristiek beter geschikt. Gebruik de selectieve (S) uitvoering uitsluitend als hoofdaardlekautomaat in installaties met meerdere aardlekbeveiligingen, om een goede coördinatie en selectiviteit te waarborgen. Controleer bij installatie altijd de juiste stroomwaarde, bekabelingsdoorsnede en de selectieve opbouw van het beveiligingssysteem.
Samenvatting
De SEP RCM1-4AS-C20.10 is een betrouwbare aardlekautomaat Type A(S) met C-karakteristiek en selectieve werking. Hij combineert brandbeveiliging (100mA) en overstroombeveiliging tot 20A in één compact apparaat. Perfect als hoofdaardlekautomaat in driefasige installaties waar selectiviteit, brandveiligheid en bedrijfszekerheid essentieel zijn.
