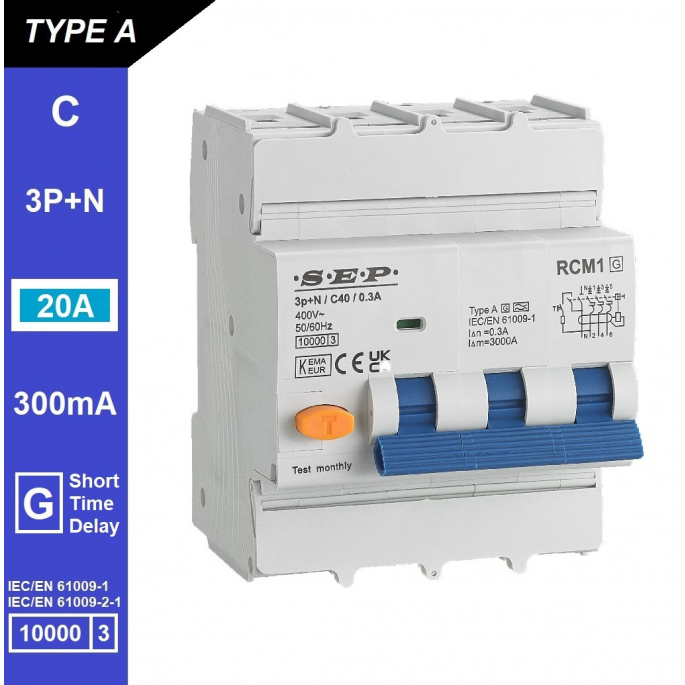

SEP aardlekautomaat type A(G) | 20A, 300mA, C-kar, 3P+N | RCM1-4AG-C20.30
De SEP RCM1-4AG-C20.30 aardlekautomaat biedt betrouwbare lekstroom-, kortsluit- en overbelastingsbeveiliging in één apparaat. Met een 20A nominale stroom en 300mA foutstroomgevoeligheid is deze Type A(G)-automaat ideaal voor brand- en installatiebescherming in driefasige elektrische installaties.
De SEP RCM1-4AG-C20.30 is een vierpolige aardlekautomaat (RCBO) die zorgt voor een gecombineerde lekstroom-, kortsluit- en overbelastingsbeveiliging. Dit apparaat verhoogt de veiligheid en bedrijfszekerheid van elektrische installaties door schade, oververhitting of brand te voorkomen die kan ontstaan door foutstromen. De automaat voldoet aan de internationale normen IEC/EN 61009-1 en IEC/EN 61009-2-1.
Type / uitvoering
Deze uitvoering, Type A(G), biedt detectie van zowel wisselstroomlekken als pulserende gelijkstroomlekken. De toevoeging (G) duidt op een kortstondige vertraging die ongewenste uitschakelingen voorkomt bij tijdelijke piekstromen of harmonische storingen. Dankzij de C-karakteristiek is deze automaat geschikt voor inductieve belastingen met hogere inschakelstromen, zoals motoren, pompen, ventilatoren of verlichtingssystemen met voorschakelapparaten.
Toepassing
De SEP RCM1-4AG-C20.30 is ontworpen voor driefasige installaties en wordt veel gebruikt in industrie, utiliteit en brandbeveiligingsinstallaties. Met zijn 300mA foutstroomgevoeligheid biedt hij betrouwbare brand- en installatiebescherming, maar is hij minder geschikt voor directe persoonlijke beveiliging. De 20A nominale stroom maakt dit model geschikt voor middelzware eindgroepen met gemengde elektrische belastingen.
Belangrijkste eigenschappen
- Nominale stroom: 20 A
- Karakteristiek: C-curve (voor inductieve belastingen)
- Nominale foutstroom (IΔn): 300 mA
- Type lekstroomdetectie: Type A(G) – vertraagde uitschakeling
- Kortsluitvastheid: 10 kA
- Polen: 3P + N
- Montage: DIN-rail (35 mm)
- Aansluitbare geleiderdoorsnede eendraads: 1–35 mm²
- Aansluitbare geleiderdoorsnede fijndraads met adereindhuls: 1–25 mm²
- Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls: 1–25 mm²
- Normen: IEC/EN 61009-1 en IEC/EN 61009-2-1
Let op bij de keuze van dit product
Nominale stroom (20A): geschikt voor krachtgroepen en middelzware eindgroepen in woningen, kantoren en industriële installaties. Voor lichtere groepen zijn 10A of 16A-varianten aan te raden.
C-karakteristiek: geschikt voor inductieve belastingen zoals motoren en TL-verlichting. Voor zuiver resistieve belastingen kan een B-karakteristiek beter geschikt zijn.
Type A(G): detecteert wissel- en pulserende gelijkstroomlekken. De vertraging (G) voorkomt ongewenste uitschakelingen bij inschakelpieken en zorgt voor hogere bedrijfszekerheid.
Foutstroomgevoeligheid (300mA): ontworpen voor brandpreventie en installatiebescherming, niet voor persoonlijke beveiliging. Voor persoonsbeveiliging in eindgroepen wordt een 30mA-uitvoering aanbevolen.
Montage: eenvoudig te installeren op een 35 mm DIN-rail, geschikt voor eendraads en fijndraads geleiders tot respectievelijk 35 mm² en 25 mm².
Samenvatting
De SEP RCM1-4AG-C20.30 aardlekautomaat combineert brandveiligheid en installatiebescherming in één compacte module. Dankzij de Type A(G)-uitvoering, C-karakteristiek en 300mA lekstroomgevoeligheid is dit product ideaal voor driefasige installaties met inductieve belastingen en hoge eisen aan betrouwbaarheid.
