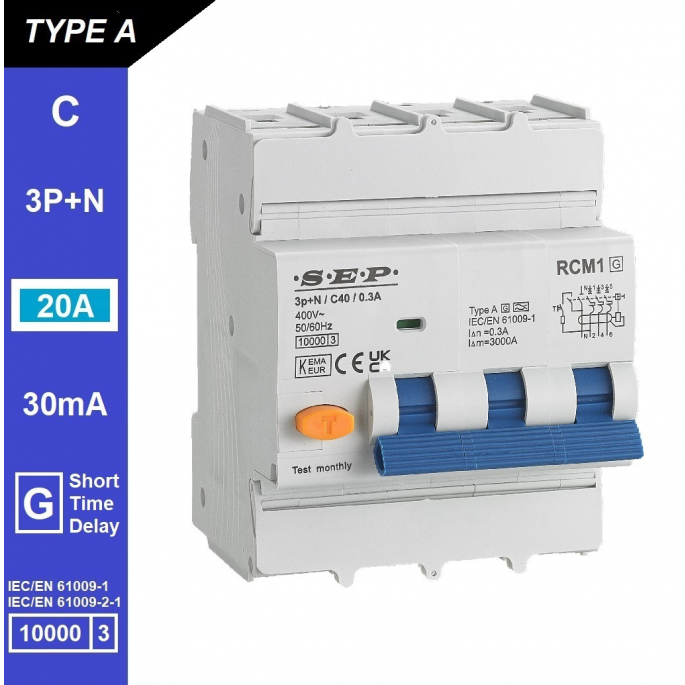

SEP aardlekautomaat type A(G) | 20A, 30mA, C-kar, 3P+N | RCM1-4AG-C20.03
De SEP RCM1-4AG-C20.03 aardlekautomaat combineert lekstroom-, kortsluit- en overbelastingsbeveiliging in één compact apparaat. Met een 20A nominale stroom en 30mA foutstroomgevoeligheid biedt deze Type A(G)-automaat optimale persoonlijke veiligheid en installatiebescherming voor driefasige toepassingen.
De SEP RCM1-4AG-C20.03 is een hoogwaardige vierpolige aardlekautomaat (RCBO) die bescherming biedt tegen lekstromen, kortsluiting en overbelasting in één compacte behuizing. Dit apparaat verhoogt de veiligheid en betrouwbaarheid van elektrische installaties, en voorkomt schade, storingen of gevaarlijke situaties veroorzaakt door foutstromen. De automaat voldoet aan de internationale normen IEC/EN 61009-1 en IEC/EN 61009-2-1.
Type / uitvoering
De uitvoering Type A(G) is ontworpen om zowel wisselstroomlekken als pulserende gelijkstroomlekken te detecteren. De toevoeging (G) geeft aan dat de automaat een kortstondige vertraging heeft, waardoor hij ongevoelig is voor tijdelijke stroompieken of harmonische stromen. De C-karakteristiek maakt dit model geschikt voor inductieve belastingen met hogere inschakelstromen, zoals motoren, pompen, ventilatiesystemen en TL-verlichting.
Toepassing
De SEP RCM1-4AG-C20.03 is bedoeld voor driefasige installaties met nulgeleider en wordt vaak toegepast in woningbouw, utiliteit en lichte industrie. Dankzij de 30mA foutstroomgevoeligheid biedt dit model effectieve persoonlijke beveiliging tegen elektrische schokken en voldoet het aan de geldende veiligheidsnormen voor eindgroepen. De 20A nominale stroom maakt dit model geschikt voor krachtgroepen met middelzware elektrische belastingen.
Belangrijkste eigenschappen
- Nominale stroom: 20 A
- Karakteristiek: C-curve (geschikt voor inductieve belastingen)
- Nominale foutstroom (IΔn): 30 mA
- Type lekstroomdetectie: Type A(G) – kortstondig vertraagd
- Kortsluitvastheid: 10 kA
- Polen: 3P + N
- Montage: DIN-rail (35 mm)
- Aansluitbare geleiderdoorsnede eendraads: 1–35 mm²
- Aansluitbare geleiderdoorsnede fijndraads met adereindhuls: 1–25 mm²
- Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls: 1–25 mm²
- Normen: IEC/EN 61009-1 en IEC/EN 61009-2-1
Let op bij de keuze van dit product
Nominale stroom (20A): geschikt voor middelzware eindgroepen en krachtcircuits met zwaardere belastingen. Voor lichtere circuits zijn 10A of 16A-uitvoeringen doorgaans beter geschikt.
C-karakteristiek: ideaal voor inductieve belastingen zoals motoren, compressoren en verlichting met elektronische voorschakelapparaten. Voor zuiver resistieve toepassingen kan een B-karakteristiek beter passen.
Type A(G): biedt bescherming tegen wissel- en pulserende gelijkstroomlekken. De kortstondige vertraging (G) voorkomt ongewenste uitschakeling bij tijdelijke piekstromen of inschakelstromen.
Foutstroomgevoeligheid (30mA): geschikt voor persoonlijke beveiliging en wordt standaard toegepast in woon- en werkomgevingen. Voor brandbeveiliging of selectieve bescherming zijn uitvoeringen met 100mA of 300mA geschikt.
Montage: eenvoudige installatie op een 35 mm DIN-rail. Geschikt voor eendraads en fijndraads geleiders tot respectievelijk 35 mm² en 25 mm².
Samenvatting
De SEP RCM1-4AG-C20.03 aardlekautomaat biedt maximale veiligheid en betrouwbaarheid in één compacte module. Dankzij de Type A(G)-uitvoering, C-karakteristiek en 30mA foutstroomgevoeligheid is dit model ideaal voor krachtgroepen en inductieve belastingen in driefasige installaties.
