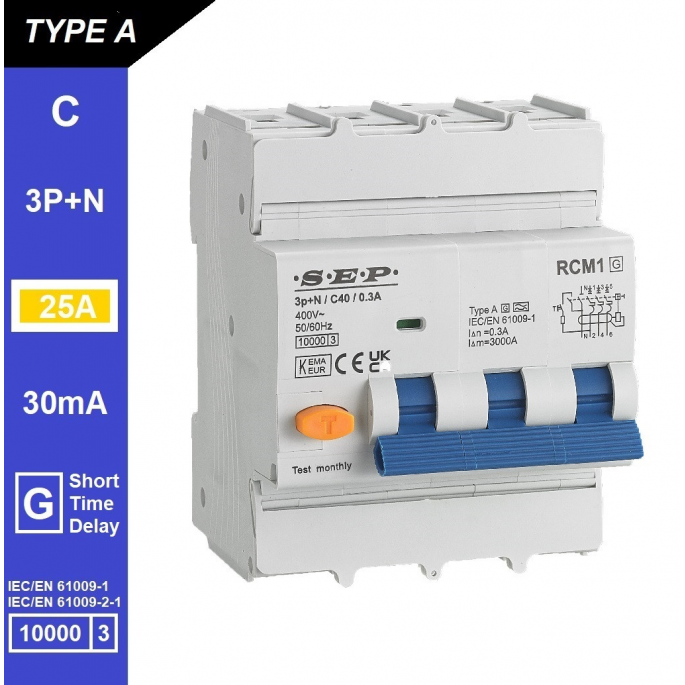

SEP aardlekautomaat type A(G) | 25A, 30mA, C-kar, 3P+N | RCM1-4AG-C25.03
De SEP RCM1-4AG-C25.03 aardlekautomaat combineert lekstroom-, kortsluit- en overbelastingsbeveiliging in één apparaat. Met een 25A nominale stroom en 30mA foutstroomgevoeligheid biedt deze Type A(G)-automaat optimale persoonlijke veiligheid en installatiebescherming in driefasige toepassingen.
De SEP RCM1-4AG-C25.03 is een hoogwaardige vierpolige aardlekautomaat (RCBO) die zorgt voor gecombineerde lekstroom-, kortsluit- en overbelastingsbeveiliging in één compacte module. Dit apparaat verhoogt de veiligheid en bedrijfszekerheid van elektrische installaties door bescherming te bieden tegen foutstromen en elektrische schokken. De automaat voldoet aan de internationale normen IEC/EN 61009-1 en IEC/EN 61009-2-1.
Type / uitvoering
De uitvoering Type A(G) detecteert zowel wisselstroomlekken als pulserende gelijkstroomlekken. De toevoeging (G) duidt op een kortstondige vertraging die voorkomt dat de automaat ongewenst uitschakelt bij tijdelijke inschakelpieken of harmonische stromen. Dankzij de C-karakteristiek is dit model ideaal voor inductieve belastingen met hogere inschakelstromen, zoals motoren, pompen, koelinstallaties en verlichting met elektronische voorschakelapparaten.
Toepassing
De SEP RCM1-4AG-C25.03 is ontworpen voor driefasige installaties en wordt veel toegepast in woningbouw, utiliteit en lichte industriële omgevingen. Dankzij de 30mA foutstroomgevoeligheid biedt dit model persoonlijke beveiliging tegen elektrische schokken en voldoet het aan de veiligheidsnormen voor eindgroepen. De 25A nominale stroom maakt deze automaat geschikt voor krachtgroepen met middelzware tot zwaardere belastingen.
Belangrijkste eigenschappen
- Nominale stroom: 25 A
- Karakteristiek: C-curve (geschikt voor inductieve belastingen)
- Nominale foutstroom (IΔn): 30 mA
- Type lekstroomdetectie: Type A(G) – vertraagde uitschakeling
- Kortsluitvastheid: 10 kA
- Polen: 3P + N
- Montage: DIN-rail (35 mm)
- Aansluitbare geleiderdoorsnede eendraads: 1–35 mm²
- Aansluitbare geleiderdoorsnede fijndraads met adereindhuls: 1–25 mm²
- Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls: 1–25 mm²
- Normen: IEC/EN 61009-1 en IEC/EN 61009-2-1
Let op bij de keuze van dit product
Nominale stroom (25A): geschikt voor krachtgroepen en zwaardere eindgroepen met een hoger verbruik. Voor lichtere toepassingen zijn 10A, 16A of 20A-uitvoeringen meer geschikt.
C-karakteristiek: aanbevolen bij inductieve belastingen zoals motoren, pompen en verlichting met elektronische voorschakelapparaten. Voor zuiver resistieve belastingen (zoals verwarming of verlichting zonder voorschakelapparaten) is een B-karakteristiek beter geschikt.
Type A(G): detecteert wissel- en pulserende gelijkstroomlekken. De vertraging (G) voorkomt ongewenste uitschakeling bij inschakelstromen of harmonische vervorming, wat zorgt voor een hogere bedrijfszekerheid.
Foutstroomgevoeligheid (30mA): bedoeld voor persoonlijke beveiliging tegen elektrische schokken en voldoet aan de veiligheidsvoorschriften voor woon- en bedrijfsinstallaties.
Montage: eenvoudige installatie op een 35 mm DIN-rail. Geschikt voor eendraads en fijndraads geleiders tot respectievelijk 35 mm² en 25 mm².
Samenvatting
De SEP RCM1-4AG-C25.03 aardlekautomaat biedt maximale veiligheid en betrouwbaarheid in één compacte module. Dankzij de Type A(G)-uitvoering, C-karakteristiek en 30mA foutstroomgevoeligheid is deze automaat ideaal voor krachtgroepen en inductieve belastingen in driefasige elektrische installaties.
