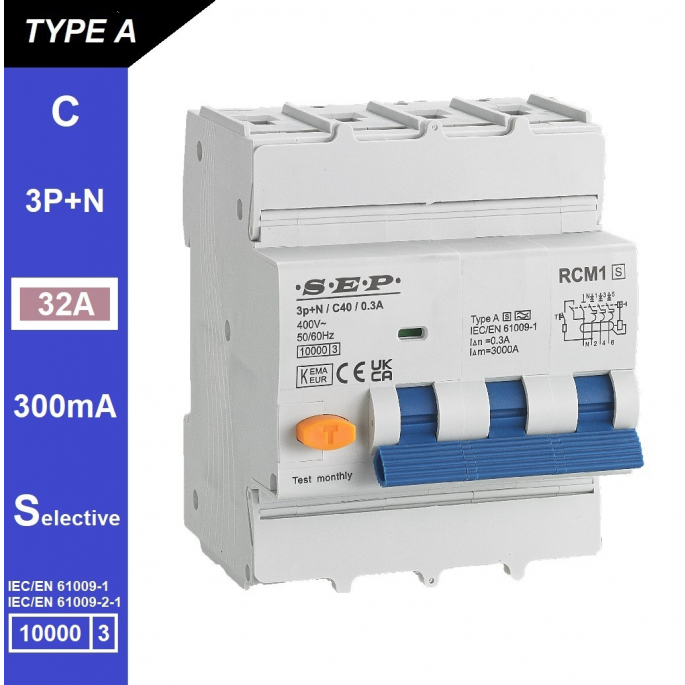

SEP aardlekautomaat type A(S) | 32A, 300mA, C-kar, 3P+N (selectief) | RCM1-4AS-C32.30
De SEP RCM1-4AS-C32.30 aardlekautomaat Type A(S) biedt betrouwbare aardlek- en overstroombeveiliging tot 32A met een 300mA-lekgevoeligheid. Ideaal als selectieve hoofdbeveiliging voor driefasige installaties met hoge belastingen.
De SEP RCM1-4AS-C32.30 aardlekautomaat combineert aardlekbeveiliging en overstroombeveiliging in één compacte en betrouwbare eenheid. Met een nominale stroom van 32A en een foutstroomgevoeligheid van 300mA beschermt deze automaat installaties effectief tegen kortsluiting, overbelasting en aardfouten. Dankzij de selectieve (S) uitvoering schakelt het apparaat vertraagd uit, zodat onderliggende beveiligingen met lagere lekstroomwaarden (zoals 30mA) hun functie behouden. Dit bevordert selectiviteit en continuïteit binnen de installatie.
Type / uitvoering
Deze uitvoering is een Type A(S) aardlekautomaat. Type A detecteert zowel wisselstroom (AC) als puls-DC lekstromen, waardoor hij geschikt is voor installaties met moderne elektronische apparatuur zoals voedingen, omvormers en motorsturingen. De aanduiding (S) staat voor selectief en houdt in dat de uitschakeling vertraagd plaatsvindt om ongewenste spanningsuitval te voorkomen in meertrapsbeveiligingen. De C-karakteristiek maakt deze automaat ideaal voor circuits met hogere inschakelstromen (5–10 × In), zoals motoren of inductieve belastingen. De uitvoering 3P+N betekent dat de automaat geschikt is voor driefasige installaties (400V) met nulgeleider.
Toepassing
De SEP RCM1-4AS-C32.30 wordt veel toegepast als hoofdaardlekautomaat of selectieve beveiliging in industriële installaties, verdeelkasten en utiliteitsgebouwen. Dankzij de 300mA-lekgevoeligheid is dit apparaat uitstekend geschikt voor brand- en kabelbeveiliging zonder dat lichte lekstromen leiden tot ongewenste uitschakeling. De selectieve werking maakt hem ideaal voor gebruik boven 30mA-beveiligingen, zodat onderliggende groepen bij een fout blijven functioneren.
Belangrijkste eigenschappen
- Merk / type: SEP RCM1-4AS-C32.30
- Nominale stroom (In): 32 A
- Nominale foutstroom (IΔn): 300 mA
- Type lekstroom: Type A(S) – detectie van AC en puls-DC lekstromen, selectieve uitschakeling
- Karakteristiek: C-karakteristiek (uitschakeling bij 5–10 × In)
- Aantal polen: 3P + N
- Nominale spanning: 400 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Montage: DIN-rail (35 mm)
- Breedte: 81 mm (4 modulen)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 61009-2-1
Let op bij de keuze van dit product
De 300mA-uitvoering is bedoeld voor brand- en installatiebeveiliging en biedt geen persoonsbeveiliging. Voor eindgroepen met risico op direct contact moet een 30mA-aardlekautomaat worden toegepast. De C-karakteristiek is geschikt voor circuits met hogere inschakelstromen zoals motoren of transformatoren; gebruik een B-karakteristiek voor standaard licht- en wandcontactdooscircuits. Plaats de selectieve (S) uitvoering bij voorkeur als hoofdaardlekautomaat in een meertraps beveiligingssysteem om selectiviteit te behouden. Controleer altijd de juiste stroomwaarde, kabeldoorsnede en montagecondities voor een veilige werking.
Samenvatting
De SEP RCM1-4AS-C32.30 is een selectieve aardlekautomaat Type A(S) met C-karakteristiek en een nominale stroom van 32A. Hij biedt betrouwbare brand- en overstroombeveiliging in één compacte module. Perfect voor driefasige installaties waar brandveiligheid, bedrijfszekerheid en selectieve beveiliging belangrijk zijn.
