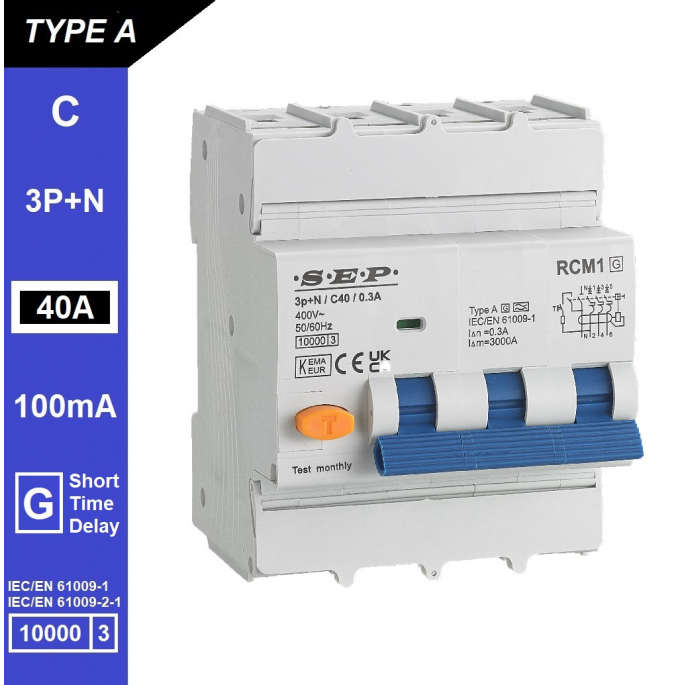

SEP aardlekautomaat type A(G) | 40A, 100mA, C-kar, 3P+N | RCM1-4AG-C40.10
De SEP RCM1-4AG-C40.10 aardlekautomaat combineert lekstroom-, kortsluit- en overbelastingsbeveiliging in één compacte module. Met een 40A nominale stroom en 100mA foutstroomgevoeligheid biedt dit Type A(G)-model betrouwbare brand- en installatiebescherming in driefasige installaties.
De SEP RCM1-4AG-C40.10 is een vierpolige aardlekautomaat (RCBO) die zowel lekstroom-, kortsluit- als overbelastingsbeveiliging combineert in één compacte module. Dit maakt de automaat uitermate geschikt voor toepassingen waar veiligheid en betrouwbaarheid vooropstaan. De automaat voldoet aan de internationale normen IEC/EN 61009-1 en IEC/EN 61009-2-1, wat garant staat voor een duurzame en veilige werking.
Type / uitvoering
De Type A(G) uitvoering is ontworpen om zowel wisselstroomlekken als pulserende gelijkstroomlekken te detecteren. De toevoeging (G) duidt op een kortstondige vertraging in de uitschakelreactie. Deze functie voorkomt ongewenste uitschakeling bij tijdelijke inschakelpieken of harmonische storingen. De C-karakteristiek maakt de automaat bijzonder geschikt voor inductieve belastingen met hogere inschakelstromen, zoals motoren, pompen en verlichting met elektronische voorschakelapparatuur.
Toepassing
De SEP RCM1-4AG-C40.10 wordt toegepast in driefasige installaties, onder andere in woningen, utiliteitsgebouwen en lichte industriële omgevingen. Dankzij de 100mA foutstroomgevoeligheid biedt deze automaat een uitstekende balans tussen brandbeveiliging en bedrijfszekerheid, zonder dat kleine lekstromen direct tot uitschakeling leiden. De 40A nominale stroom maakt dit model geschikt voor krachtgroepen met hogere belastingen.
Belangrijkste eigenschappen
- Nominale stroom: 40 A
- Karakteristiek: C-curve (voor inductieve belastingen)
- Nominale foutstroom (IΔn): 100 mA
- Type lekstroomdetectie: Type A(G) – vertraagde uitschakeling
- Kortsluitvastheid: 10 kA
- Polen: 3P + N
- Montage: DIN-rail (35 mm)
- Aansluitbare geleiderdoorsnede eendraads: 1–35 mm²
- Aansluitbare geleiderdoorsnede fijndraads met adereindhuls: 1–25 mm²
- Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls: 1–25 mm²
- Normen: IEC/EN 61009-1 en IEC/EN 61009-2-1
Let op bij de keuze van dit product
Nominale stroom (40A): geschikt voor circuits met middelzware tot zware belasting. Voor standaard eindgroepen in woningen zijn uitvoeringen met 16A of 20A vaak voldoende.
C-karakteristiek: ontworpen voor inductieve belastingen zoals motoren, pompen of machines. Voor zuiver resistieve toepassingen (zoals verwarming of conventionele verlichting) is een B-karakteristiek doorgaans beter geschikt.
Type A(G): detecteert zowel wisselstroomlekken als pulserende gelijkstroomlekken. De vertraging (G) voorkomt onnodige uitschakeling bij tijdelijke pieken, wat zorgt voor een stabielere werking in installaties met elektronische apparatuur.
Foutstroomgevoeligheid (100mA): ideaal voor brandpreventie en installatiebescherming. Voor persoonlijke beveiliging is een gevoeligheid van 30mA vereist.
Montage: eenvoudig te installeren op een 35 mm DIN-rail en geschikt voor zowel eendraads als fijndraads geleiders tot 35 mm² (eendraads) of 25 mm² (fijndraads).
Samenvatting
De SEP RCM1-4AG-C40.10 aardlekautomaat biedt een veilige en betrouwbare oplossing voor brandbeveiliging en installatiebescherming in driefasige elektrische installaties. Dankzij de Type A(G)-uitvoering, vertraging tegen ongewenste uitschakelingen en 100mA foutstroomgevoeligheid is deze automaat ideaal voor krachtgroepen en installaties waar continuïteit belangrijk is.
