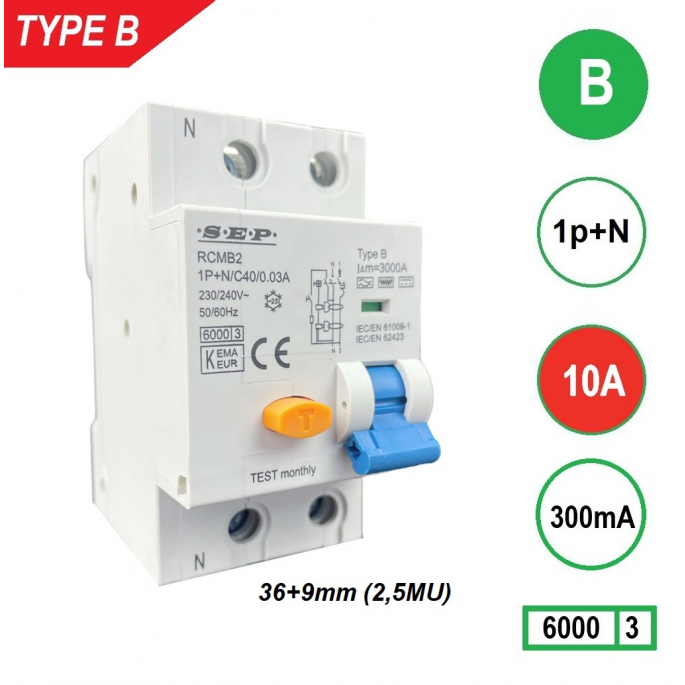

SEP aardlekautomaat type B | 10A, 300mA, B-kar, 1P+N (45mm) | RCMB-2B10.30
De SEP RCMB-2B10.30 aardlekautomaat Type B combineert betrouwbare aardlek- en overstroombeveiliging voor 1-fase circuits tot 10A. Ideaal voor toepassingen met DC-componenten, zoals PV-installaties en EV-laadpunten.
De SEP RCMB-2B10.30 aardlekautomaat biedt gecombineerde bescherming tegen aardlekstromen, kortsluiting en overbelasting in één compacte module van 45 mm breed. Met een nominale stroom van 10A en een foutstroomgevoeligheid van 300mA voldoet dit apparaat aan de eisen voor brandbeveiliging en installatieveiligheid in moderne elektrische installaties.
Type / uitvoering
Deze uitvoering is van het Type B, wat betekent dat de aardlekautomaat gevoelig is voor wisselstroom (AC), pulserende DC-lekstromen en gladde gelijkstromen (DC) tot 1 kHz. Dit maakt de RCMB-2B10.30 uitermate geschikt voor installaties met elektronische voedingen, zonnepaneelomvormers of laadstations voor elektrische voertuigen. De B-karakteristiek zorgt voor snelle uitschakeling bij overstroom tussen 3 en 5 × de nominale stroom, waardoor het product ideaal is voor standaardcircuits zonder hoge inschakelstromen.
Toepassing
De SEP RCMB-2B10.30 is ontworpen voor 1-fase installaties (1P+N) en biedt betrouwbare brandbeveiliging dankzij de 300mA-lekgevoeligheid. De automaat wordt veel toegepast in PV-systemen, laadpunten voor elektrische voertuigen, UPS-installaties, frequentieregelaars en elektronische besturingssystemen. Het apparaat zorgt ervoor dat bij een foutstroom direct wordt uitgeschakeld, waarmee schade aan apparatuur en brandgevaar door lekstromen effectief wordt voorkomen.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-2B10.30
- Nominale stroom (In): 10 A
- Nominale foutstroom (IΔn): 300 mA
- Karakteristiek: B-karakteristiek (uitschakeling bij 3–5 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 1P + N
- Nominale spanning: 230 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 45 mm (2 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
De 300mA-uitvoering is ontworpen voor brand- en installatiebeveiliging en is niet geschikt voor persoonsbeveiliging. Voor eindgroepen waar direct contact met elektrische delen mogelijk is, wordt een 30mA-variant aanbevolen. De B-karakteristiek is geschikt voor standaardbelastingen zonder hoge inschakelstromen. Indien motoren of transformatoren worden aangesloten, kan een C-karakteristiek beter passen. Zorg er altijd voor dat de nominale stroom (10A) overeenkomt met de aangesloten belasting en dat de kabeldoorsnede correct is gekozen. Monteer de automaat op een 35 mm DIN-rail in een droge, goed geventileerde verdeelkast.
Samenvatting
De SEP RCMB-2B10.30 is een compacte en betrouwbare aardlekautomaat Type B met 10A nominale stroom en 300mA-lekgevoeligheid. Deze automaat combineert brand- en installatiebescherming in één apparaat en is ideaal voor PV-installaties, EV-laadpunten en toepassingen met DC-componenten.
