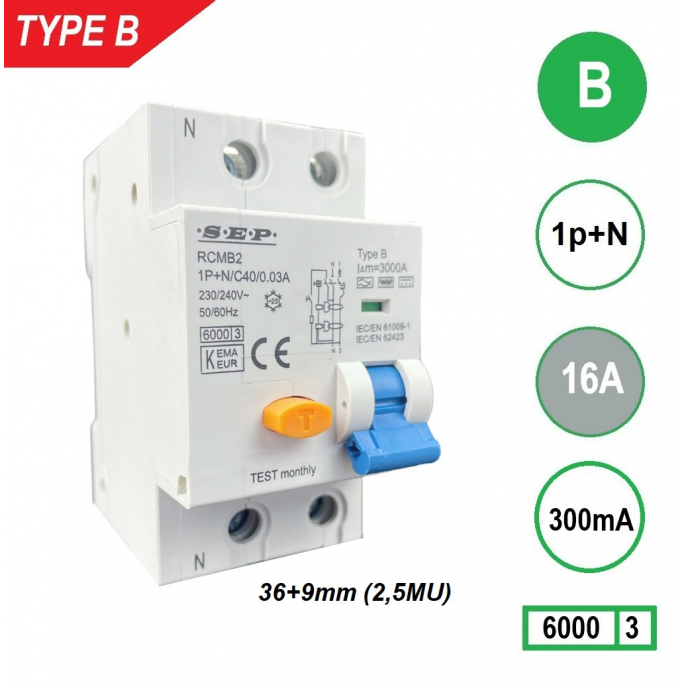

SEP aardlekautomaat type B | 16A, 300mA, B-kar, 1P+N (45mm) | RCMB-2B16.30
De SEP RCMB-2B16.30 aardlekautomaat Type B combineert betrouwbare aardlek- en overstroombeveiliging in één compact apparaat. Ideaal voor 1-fase toepassingen tot 16A met DC-componenten, zoals PV-installaties of EV-laadpunten.
De SEP RCMB-2B16.30 aardlekautomaat biedt gecombineerde bescherming tegen aardlekstromen, kortsluiting en overbelasting in één compacte module. Dankzij de hoge betrouwbaarheid en nauwkeurige uitschakelkarakteristiek beschermt dit apparaat zowel installaties als elektrische apparatuur tegen schade of brand. Met een nominale stroom van 16A en een foutstroomgevoeligheid van 300mA voldoet dit model aan de eisen voor brandbeveiliging en installatieveiligheid.
Type / uitvoering
Deze uitvoering is van het Type B, wat betekent dat de aardlekautomaat gevoelig is voor wisselstroom (AC), pulserende DC-lekstromen én gladde gelijkstromen (DC) tot 1 kHz. Hierdoor is de RCMB-2B16.30 ideaal voor moderne installaties met elektronische voedingen, PV-omvormers of laadpunten voor elektrische voertuigen. De B-karakteristiek zorgt voor een snelle uitschakeling bij overstroom tussen 3 en 5 × de nominale stroom, ideaal voor standaardcircuits zonder hoge inschakelstromen.
Toepassing
De SEP RCMB-2B16.30 is ontworpen voor 1-fase installaties (1P+N) met een nominale stroom van 16A en biedt betrouwbare bescherming tegen aardlekken tot 300mA. Deze uitvoering is bij uitstek geschikt voor brandbeveiliging in elektrische verdeelinrichtingen en industriële toepassingen. Veelgebruikte toepassingsgebieden zijn PV-installaties, laadstations voor elektrische voertuigen, UPS-systemen, frequentieregelaars en elektronische circuits waar DC-lekstromen kunnen ontstaan.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-2B16.30
- Nominale stroom (In): 16 A
- Nominale foutstroom (IΔn): 300 mA
- Karakteristiek: B-karakteristiek (uitschakeling bij 3–5 × In)
- Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
- Aantal polen: 1P + N
- Nominale spanning: 230 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 45 mm (2 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
De 300mA-uitvoering is bedoeld voor brand- en installatiebeveiliging en niet voor persoonsbeveiliging. Voor eindgroepen waar direct contact met elektrische delen mogelijk is, wordt een 30mA-variant aanbevolen. De B-karakteristiek is geschikt voor standaardcircuits zonder hoge inschakelstromen. Wanneer motoren of transformatoren aanwezig zijn, kan een C-karakteristiek beter geschikt zijn. Controleer vooraf of de nominale stroom (16A) overeenkomt met de aangesloten belasting en dat de kabeldoorsnede correct is gekozen. Monteer de automaat op een 35 mm DIN-rail in een droge, goed geventileerde verdeelkast.
Samenvatting
De SEP RCMB-2B16.30 is een betrouwbare aardlekautomaat Type B met 16A nominale stroom en 300mA-lekgevoeligheid. Deze uitvoering biedt optimale brand- en installatiebescherming en is ideaal voor PV-systemen, EV-laadpunten en elektronische toepassingen met DC-componenten.
