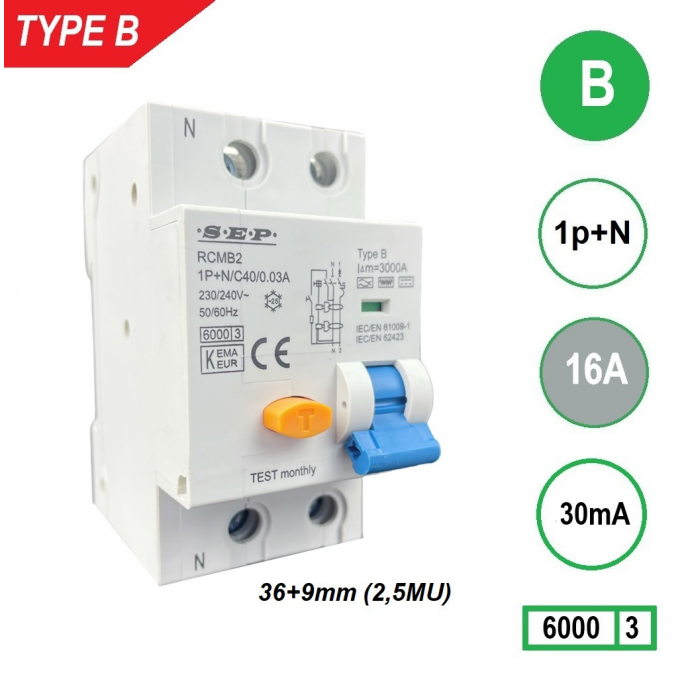

SEP aardlekautomaat type B | 16A, 30mA, B-kar, 1P+N (45mm) | RCMB-2B16.03

De SEP RCMB-2B16.03 aardlekautomaat biedt een dubbele bescherming tegen aardlekstromen, overbelasting en kortsluiting in één compacte module. Dankzij de hoge betrouwbaarheid en nauwkeurige uitschakelkarakteristiek beschermt dit apparaat zowel personen als installaties tegen elektrische gevaren. Met een nominale stroom van 16A en een foutstroomgevoeligheid van 30mA voldoet dit model aan de eisen voor persoonlijke veiligheid volgens de actuele normen.

Type / uitvoering

Deze uitvoering is van het Type B, wat betekent dat de automaat gevoelig is voor wisselstroom (AC), pulserende DC-lekstromen én gladde gelijkstromen (DC) tot 1 kHz. Daardoor is dit type geschikt voor moderne installaties met elektronische componenten, zoals PV-omvormers, frequentieregelaars of laadstations voor elektrische voertuigen. De B-karakteristiek zorgt voor een snelle uitschakeling bij overstroom tussen 3 en 5 × de nominale stroom, ideaal voor standaardcircuits zonder hoge inschakelstromen.

Toepassing

De SEP RCMB-2B16.03 is ontworpen voor 1-fase installaties (1P+N) met een nominale stroom van 16A. Dankzij de 30mA-lekgevoeligheid biedt dit model bescherming tegen elektrische schokken bij aanraking van foutieve delen. Deze aardlekautomaat is uitermate geschikt voor toepassingen zoals PV-installaties, EV-laadpunten, UPS-systemen, besturingscircuits en elektronische apparatuur met DC-componenten. De compacte behuizing maakt installatie eenvoudig in standaardverdeelkasten.

Belangrijkste eigenschappen

• Merk / type: SEP RCMB-2B16.03
• Nominale stroom (In): 16 A
• Nominale foutstroom (IΔn): 30 mA
• Karakteristiek: B-karakteristiek (uitschakeling bij 3–5 × In)
• Type lekstroom: Type B – detectie van AC, puls-DC en zuivere DC-lekstromen
• Aantal polen: 1P + N
• Nominale spanning: 230 V AC / 50 Hz
• Kortsluitvastheid: 6 kA
• Breedte: 45 mm (2 modulen)
• Montage: DIN-rail (35 mm)
• Omgevingstemperatuur: −25 °C … +40 °C
• Aansluitdoorsnede: 1 – 25 mm²
• Normen: EN 61009-1 / EN 62423

Let op bij de keuze van dit product

De 30mA-uitvoering is bedoeld voor persoonsbeveiliging en moet worden toegepast in eindgroepen waar direct contact met elektrische delen mogelijk is. De B-karakteristiek is geschikt voor standaardcircuits zonder hoge inschakelstromen; voor motorische of industriële toepassingen wordt een C-karakteristiek aanbevolen. Zorg dat de nominale stroom (16A) overeenkomt met de aangesloten belasting en dat de bekabeling correct is gedimensioneerd. Monteer het apparaat op een 35 mm DIN-rail in een droge, goed geventileerde omgeving.

Samenvatting

De SEP RCMB-2B16.03 is een hoogwaardige aardlekautomaat Type B met 16A nominale stroom en 30mA-lekgevoeligheid. Deze automaat combineert persoons- en installatiebeveiliging in één compacte module en is perfect geschikt voor 1-fase circuits in PV-systemen, EV-laadpunten en elektronische toepassingen.
