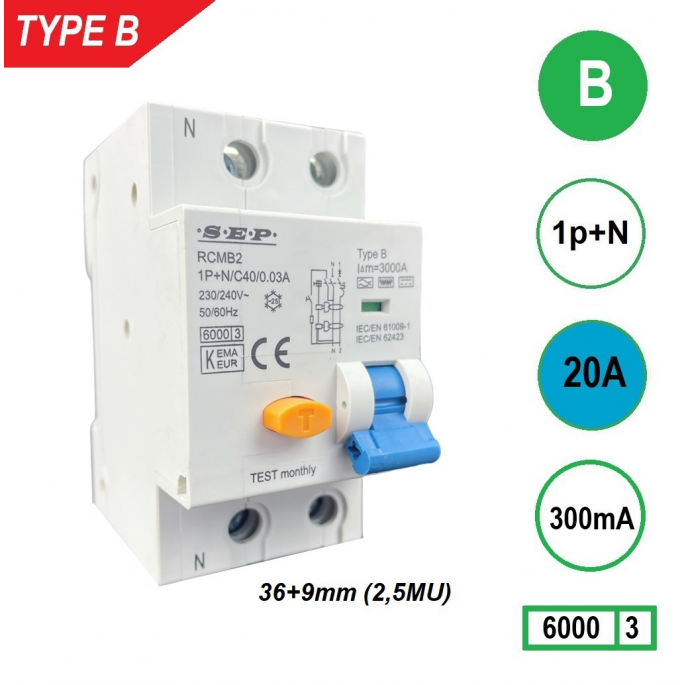

SEP aardlekautomaat Type B | 20A, 300mA, B-kar, 1P+N (45mm) | RCMB-2B20.30
Betrouwbare SEP aardlekautomaat Type B (RCMB-2B20.30) met 20A nominale stroom en 300mA lekstroombeveiliging – combineert aardlek- en overstroombeveiliging in één compacte oplossing, ideaal voor professionele en industriële installaties.
De SEP RCMB-2B20.30 aardlekautomaat Type B is een hoogwaardige beveiligingsschakelaar die zowel aardlekbeveiliging als overstroom- en kortsluitbeveiliging combineert in één compacte module. Dankzij de geavanceerde Type B-detectie biedt deze automaat optimale veiligheid in installaties waar gelijkstroomcomponenten of frequentieregeltechniek aanwezig zijn.
Type / uitvoering
De Type B uitvoering is geschikt voor het detecteren van wisselstromen (AC), pulsvormige lekstromen én gladde gelijkstromen (DC) tot 1 kHz. Hierdoor is deze automaat noodzakelijk in installaties met EV-laadpunten, PV-omvormers en frequentieregelaars. De B-karakteristiek zorgt ervoor dat de automaat uitschakelt bij een overstroom van 3 tot 5 × de nominale stroom (In), wat hem geschikt maakt voor standaard licht- en krachtgroepen.
Toepassing
Deze aardlekautomaat is ontworpen voor residentiële, commerciële en industriële installaties waar zowel AC- als DC-lekstromen kunnen optreden. Typische toepassingen zijn onder andere laadpalen voor elektrische voertuigen, zonnepanelen (PV-systemen), UPS-installaties en apparatuur met frequentieregelaars. De 300mA-uitvoering is vooral geschikt voor hoofdaardlekbeveiliging of selectieve bescherming in meerfasige of complexe installaties. Voor persoonsbeveiliging (30mA) is een fijnere variant aan te raden.
Belangrijkste eigenschappen
- Merk / type: SEP RCMB-2B20.30
- Nominale stroom (In): 20 A
- Nominale foutstroom (IΔn): 300 mA
- Karakteristiek: B-karakteristiek (3–5 × In)
- Type lekstroom: Type B – detectie van AC, pulsvormige DC en zuivere DC-lekstromen
- Aantal polen: 1P + N
- Nominale spanning: 230 V AC / 50 Hz
- Kortsluitvastheid: 6 kA
- Breedte: 45 mm (2 modulen)
- Montage: DIN-rail (35 mm)
- Omgevingstemperatuur: −25 °C … +40 °C
- Aansluitdoorsnede: 1 – 25 mm²
- Normen: EN 61009-1 / EN 62423
Let op bij de keuze van dit product
Let bij de selectie van deze aardlekautomaat op de gewenste lekstroomgevoeligheid en karakteristiek. Een 300mA-uitvoering is bedoeld voor brandbeveiliging of selectieve aardlekbeveiliging en is niet geschikt voor directe persoonsbeveiliging — gebruik daarvoor een 30mA-variant. Controleer daarnaast of de leidingen en belasting geschikt zijn voor een nominale stroom van 20A en monteer het toestel op een Dra-rail van 35 mm in een goed geventileerde omgeving. Voor belastingen met hogere inschakelstromen (zoals motoren) kan een Type C-automaat beter passen.
Samenvatting
De SEP RCMB-2B20.30 biedt betrouwbare beveiliging tegen aardlek- en overstroom in één compacte unit. Dankzij de Type B-detectie is dit model ideaal voor moderne elektrische installaties met DC-componenten, zoals laadpalen en zonnepaneelsystemen. Voor maximale veiligheid combineert u deze automaat met Type A of 30mA-beveiligingen op onderliggende groepen.
